Механизм натяжения гидроцилиндр — HITACHI EX2500-5

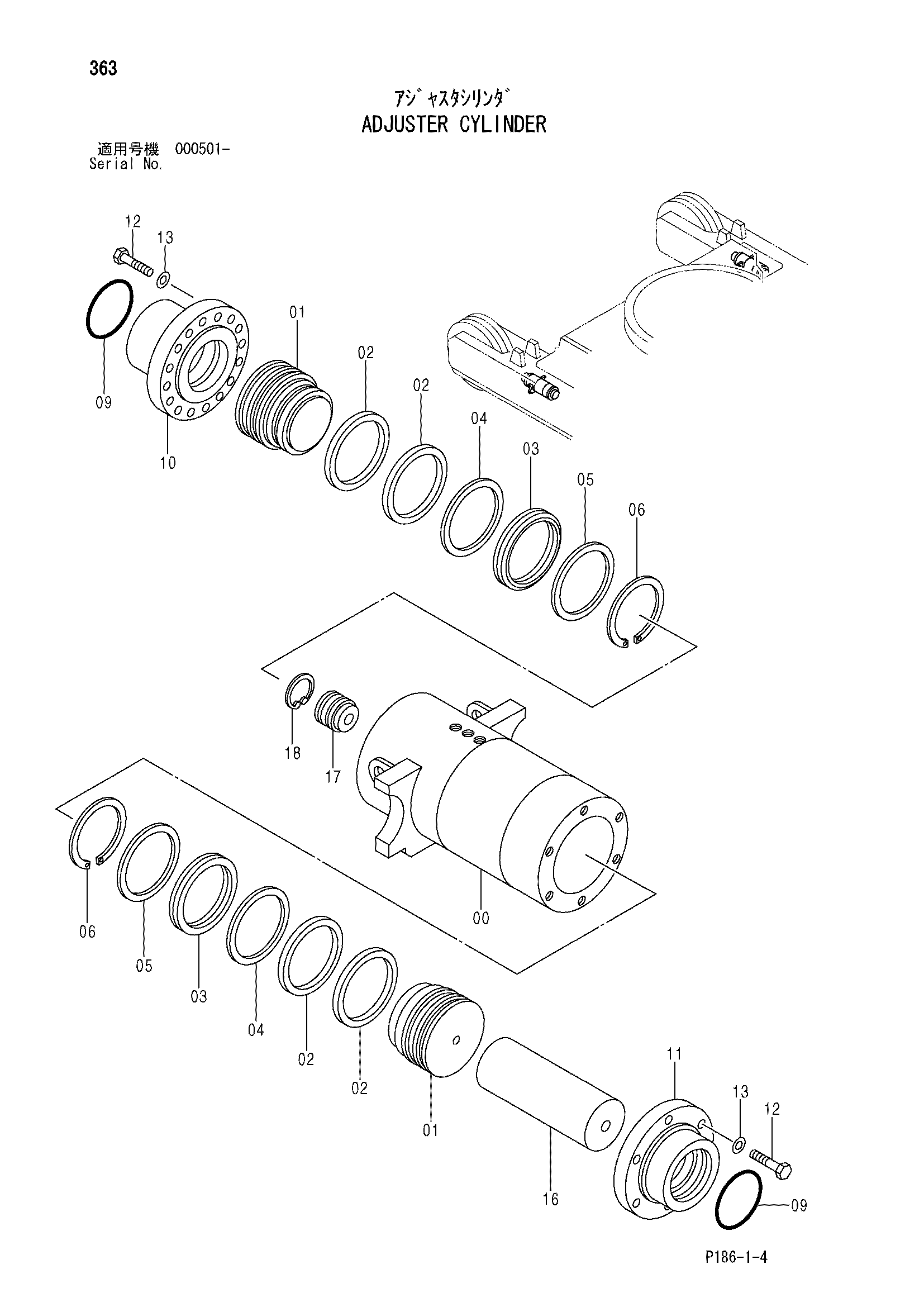

Заводская схема «Механизм натяжения гидроцилиндр» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9188900 | Гидроцилиндр | 2 | |
| 9230796 | Гидроцилиндр | 2 | |
| 00 | 6019085 | Гидроцилиндр | 1 |
| 01 | 3069953 | Поршень | 2 |
| 02 | 4339173 | Износостойкое кольцо | 4 |
| 03 | 4339174 | U-образная манжета | 2 |
| 04 | 4339175 | Опорное кольцо | 2 |
| 05 | 4338567 | Пластина | 2 |
| 06 | 4097443 | Стопорное кольцо | 2 |
| 09 | 4007535 | Уплотнительное кольцо | 2 |
| 10 | 2036961 | Фланец | 1 |
| 11 | 3069952 | Фланец | 1 |
| 12 | J932280 | Болт | 22 |
| 13 | 4089822 | Шайба | 22 |
| 16 | 4440242 | Шток | 1 |
| 17 | 4187925 | Клапан | 1 |
| 18 | 988850 | Стопорное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
