Ступень в сборе — HITACHI EX2500-5

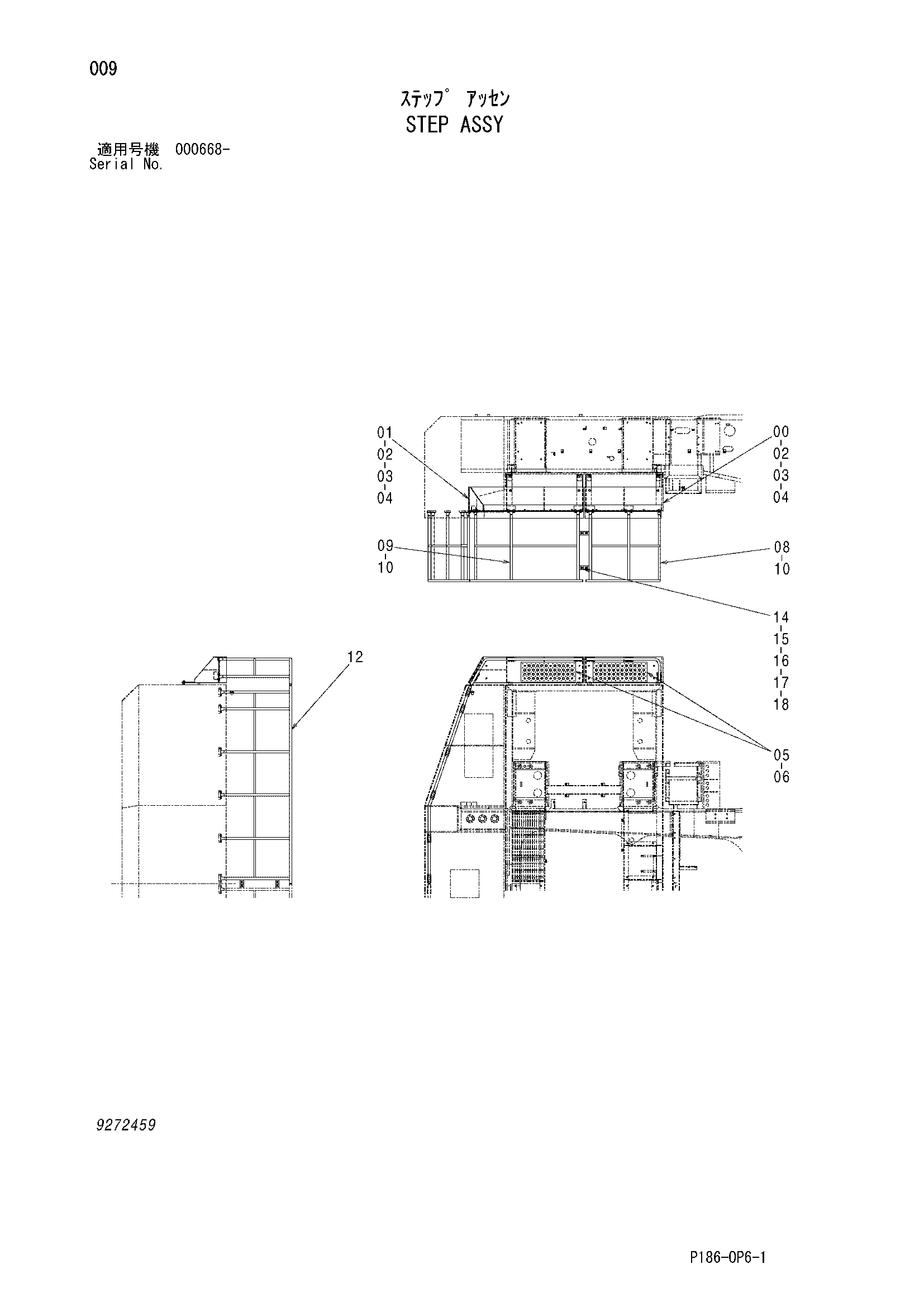

Заводская схема «Ступень в сборе» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7051958 | Крыло | 1 |
| 01 | 7051959 | Крыло | 1 |
| 02 | J901635 | Болт | 8 |
| 03 | A590916 | Пружинная шайба | 8 |
| 04 | A590116 | Плоская шайба | 8 |
| 05 | 3091338 | Крышка | 2 |
| 06 | J271025 | Болт с шайбой | 12 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | 7051964 | Поручень | 1 |
| 09 | 7051965 | Поручень | 1 |
| 10 | J281230 | Болт с шайбой | 12 |
| 10A | J901230 | Болт | 1 |
| 10B | 4249324 | Шайба | 1 |
| 12 | 7051954 | Поручень | 1 |
| 14 | 4401061 | Пластина | 2 |
| 15 | J901235 | Болт | 4 |
| 16 | 449490 | Плоская шайба | 8 |
| 17 | A590912 | Пружинная шайба | 4 |
| 18 | J950012 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
