Привод тамблер — HITACHI EX2500-5

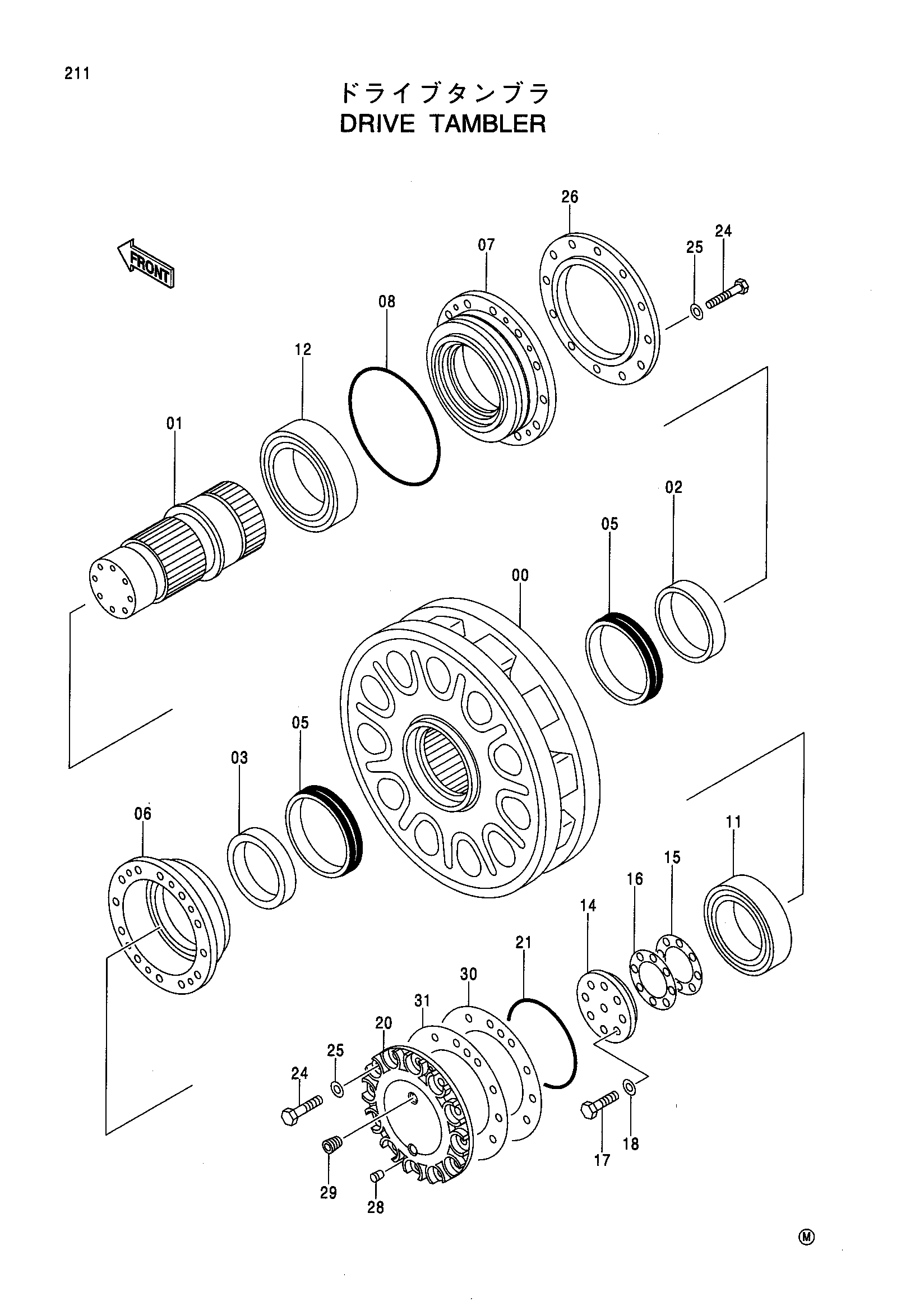

Заводская схема «Привод тамблер» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1020827 | Тумблер дривинг | 1 |
| 01 | 2036972 | Вал | 1 |
| 02 | 4339438 | Проставка | 1 |
| 03 | 4339441 | Проставка | 1 |
| 05 | 4245703 | Комплект уплотнений | 2 |
| 06 | 2036974 | Картридж | 1 |
| 07 | 2036973 | Картридж | 1 |
| 08 | 4344772 | Уплотнительное кольцо | 1 |
| 11 | 4331741 | Подшипник. спх.рол. | 1 |
| 12 | 4352640 | Подшипник. спх.рол. | 1 |
| 14 | 4339443 | Пластина | 1 |
| 15 | 4339535 | Регулировочная шайба | 5 |
| 16 | 4339536 | Регулировочная шайба | 2 |
| 17 | J932785 | Болт | 8 |
| 18 | 4085857 | Шайба | 8 |
| 20 | 2036969 | Крышка | 1 |
| 21 | 4163135 | Уплотнительное кольцо | 1 |
| 24 | J932701 | Болт | 24 |
| 25 | 4085857 | Шайба | 24 |
| 26 | 3070160 | Крышка | 1 |
| 28 | 425175 | Пробка | 2 |
| 29 | 94-2014 | Пробка | 2 |
| 30 | 4339542 | 1 | 6 |
| 31 | 4339543 | 3 | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
