Топливный радиатор трубопроводы (2) — HITACHI EX2500-5

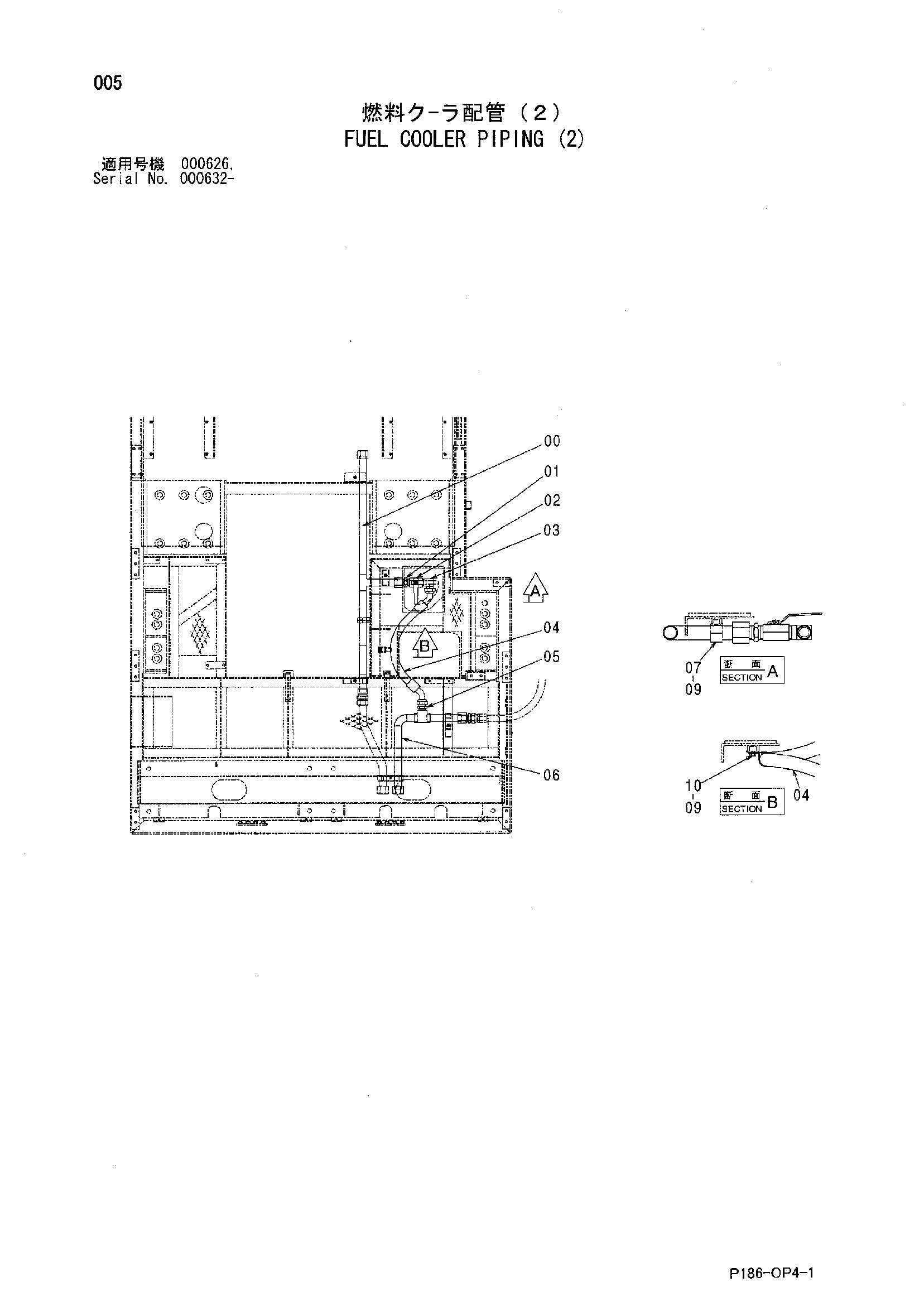

Заводская схема «Топливный радиатор трубопроводы (2)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8107945 | Трубка | 1 |
| 01 | 94-1707 | Адаптер | 1 |
| 02 | 4393020 | Шаровой клапан | 1 |
| 03 | 94-1407 | Угловой штуцер | 1 |
| 04 | 4664995 | Шланг | 1 |
| 05 | 94-1307 | Адаптер | 1 |
| 06 | 8107947 | Трубка | 1 |
| 07 | 4053697 | Хомут трубки | 1 |
| 08 | J271270 | Болт с шайбой | 1 |
| 08A | J901270 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | 4193848 | Зажим | 1 |
| 10 | J271020 | Болт с шайбой | 1 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
