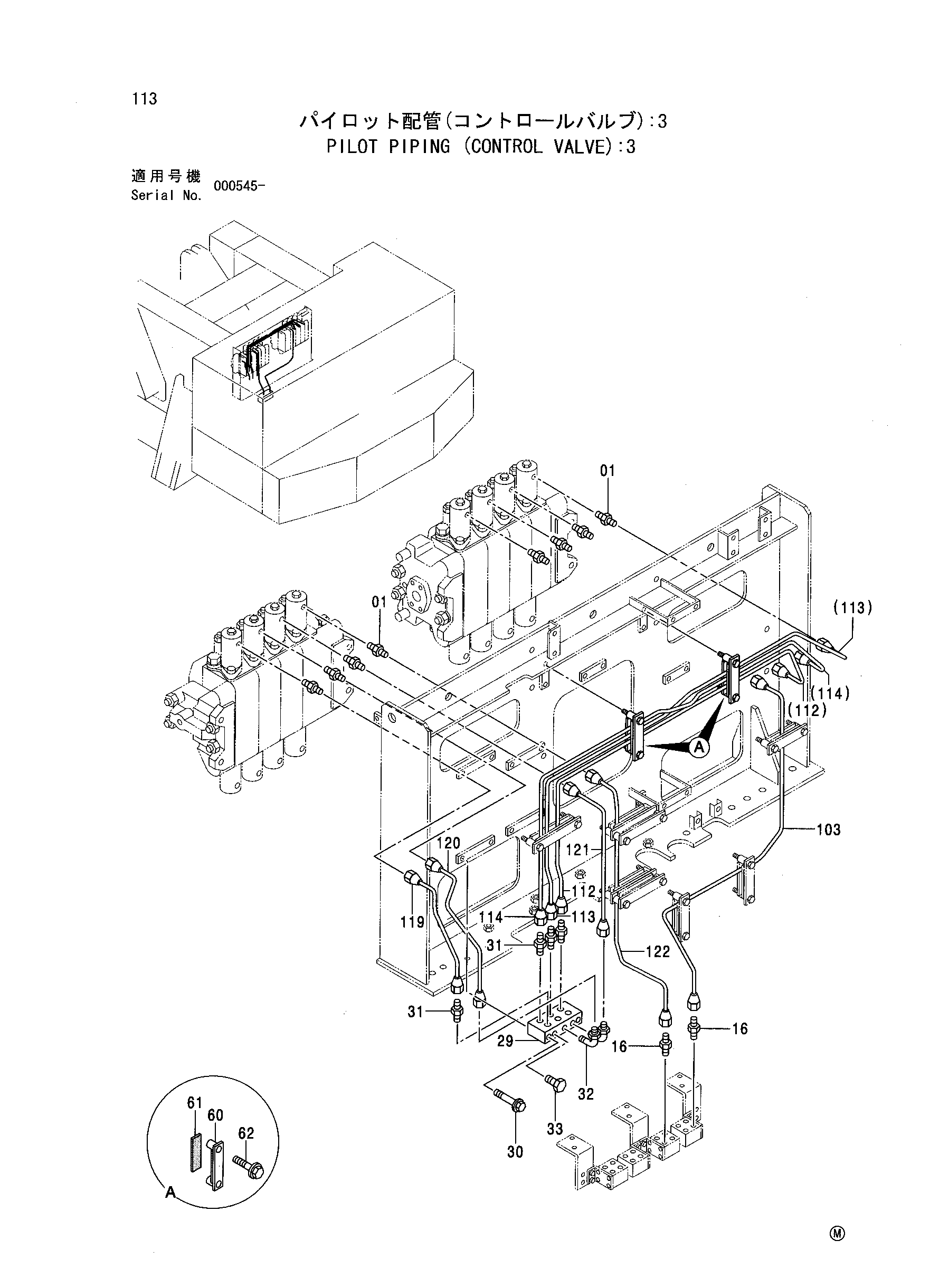

Пилотные гидролинии (гидрораспределитель): 3 — HITACHI EX2500-5
Заводская схема «Пилотные гидролинии (гидрораспределитель): 3» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4344020 | Адаптер | 8 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4344020 | Адаптер | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4343834 | Коллектор | 1 |
| 30 | J011090 | Болт с шайбой | 2 |
| 31 | 4344020 | Адаптер | 4 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4344046 | Угловой штуцер | 2 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | A885003 | Пробка | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 60 | 9743907 | Хомут | 2 |
| 61 | 4344542 | Резиновая прокладка | 2 |
| 62 | J011035 | Болт с шайбой | 4 |
| 103 | 3071416 | Трубка | 1 |
| 112 | 3071408 | Трубка | 1 |
| 113 | 3071412 | Трубка | 1 |
| 114 | 3071410 | Трубка | 1 |
| 119 | 4344432 | Трубка | 1 |
| 120 | 4344440 | Трубка | 1 |
| 121 | 4344448 | Трубка | 1 |
| 122 | 4347774 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
