Ковш 18.0 — HITACHI EX2500-5

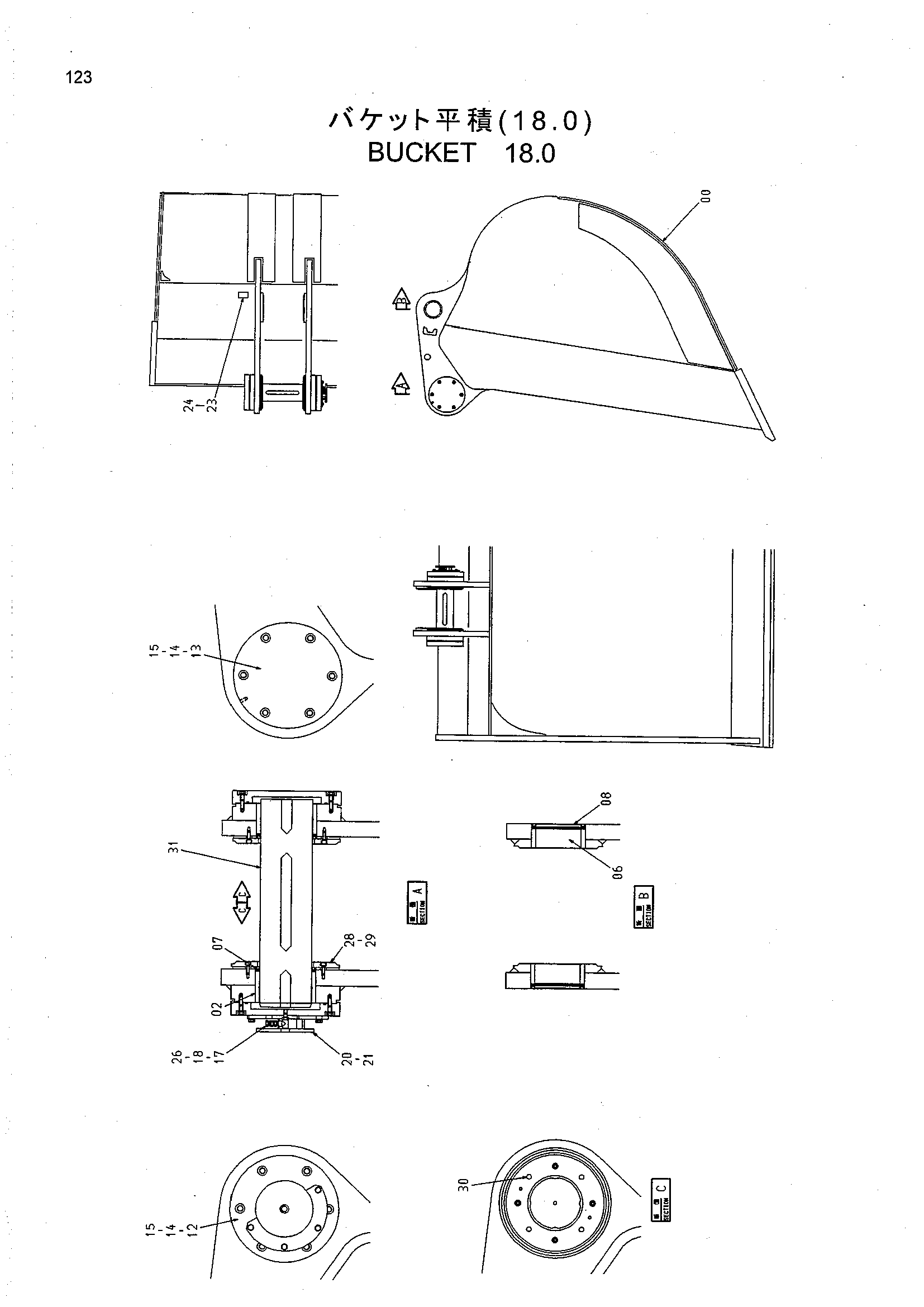

Заводская схема «Ковш 18.0» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9207469 | Ковш в сборе | 1 | |
| 00 | 5008009 | Ковш обратная лопата | 1 |
| 02 | 4459227 | Втулка | 4 |
| 06 | 4385639 | Втулка | 4 |
| 07 | 4175470 | Пылезащитное уплотнение | 4 |
| 08 | 4083968 | Пылезащитное уплотнение | 4 |
| 12 | 3092794 | Крышка | 2 |
| 13 | 3092795 | Крышка | 2 |
| 14 | A811270 | Уплотнительное кольцо | 4 |
| 15 | J011255 | Болт с шайбой | 24 |
| 17 | 4303480 | Соединение свивел | 2 |
| 18 | 4154651 | Адаптер | 2 |
| 20 | 8085125 | Защитный кожух | 2 |
| 21 | J011235 | Болт с шайбой | 8 |
| 23 | 4371561 | Информационная табличка | 1 |
| 24 | M492564 | Приводной винт | 4 |
| 26 | 4177307 | Унион | 2 |
| 28 | 3093806 | Упорная пластина | 4 |
| 29 | M341030 | Болт с внутренним шестигранником | 16 |
| 30 | J401650 | Установочный штифт | 16 |
| 31 | 3093813 | Палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
