Высокая кабина детали (1000mm) — HITACHI EX2500-5

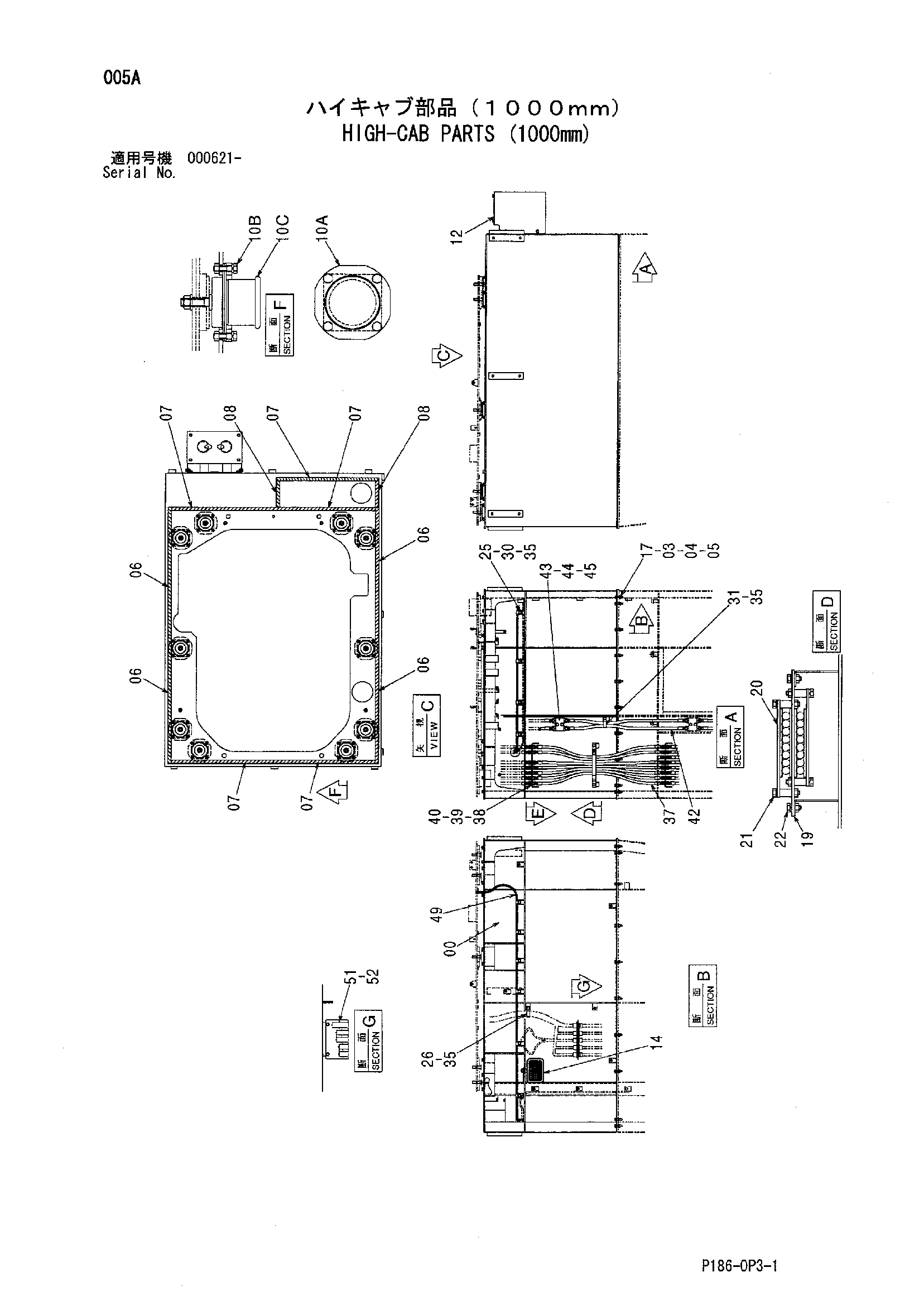

Заводская схема «Высокая кабина детали (1000mm)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5010734 | Проставка | 1 |
| 03 | J222012 | Шайба | 64 |
| 04 | A590912 | Пружинная шайба | 32 |
| 05 | J950012 | Гайка | 32 |
| 06 | 4434903 | Резиновая прокладка | 4 |
| 07 | 4434904 | Резиновая прокладка | 5 |
| 08 | 4434905 | Резиновая прокладка | 2 |
| 10 | 9188100 | Крепление | 1 |
| 10A | 4433119 | Пластина | 10 |
| 10B | J271245 | Болт с шайбой | 40 |
| 10B1 | J901245 | Болт | 1 |
| 10B2 | J222012 | Шайба | 1 |
| 10C | 4487869 | Резиновая подушка | 10 |
| 12 | 9207466 | Водяной бак в сборе | 1 |
| 14 | 4336570 | Фара | 1 |
| 14A | 4326801 | Рассеиватель | 1 |
| 14B | 4326802 | Рама | 1 |
| 14C | 4285648 | Лампа | 1 |
| 14D | 4326803 | Прокладка | 1 |
| 14E | 4307026 | Шайба | 1 |
| 14F | 4307027 | Винт | 4 |
| 14G | A590114 | Плоская шайба | 1 |
| 14H | A590914 | Пружинная шайба | 1 |
| 14I | J952014 | Гайка | 1 |
| 17 | J901250 | Болт | 32 |
| 19 | 9744243 | Хомут | 1 |
| 20 | 9744242 | Хомут | 2 |
| 21 | J271055 | Болт с шайбой | 4 |
| 21A | J901055 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | J271025 | Болт с шайбой | 2 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 25 | 4190261 | Зажим | 10 |
| 26 | 4193848 | Зажим | 1 |
| 30 | 4205358 | Зажим | 10 |
| 31 | 4190266 | Зажим | 2 |
| 35 | J271025 | Болт с шайбой | 24 |
| 35A | J901025 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 37 | 4476903 | Шланг | 13 |
| 38 | 4202532 | Адаптер | 13 |
| 39 | 4202531 | Гайка | 13 |
| 40 | A590914 | Пружинная шайба | 13 |
| 42 | 4304464 | Шланг | 2 |
| 43 | 4352253 | Блок | 1 |
| 44 | J271055 | Болт с шайбой | 2 |
| 44A | J901055 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 45 | A852144 | Адаптер | 4 |
| 45A | 4506418 | Уплотнительное кольцо | 1 |
| 47 | 4190266 | Зажим | 1 |
| 49 | 4200937 | Виниловый шланг | 1 |
| 51 | 4658298 | Кронштейн | 1 |
| 52 | J271030 | Болт с шайбой | 2 |
| 52A | J901030 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
