Трансмиссия (ход) — HITACHI EX2500-5

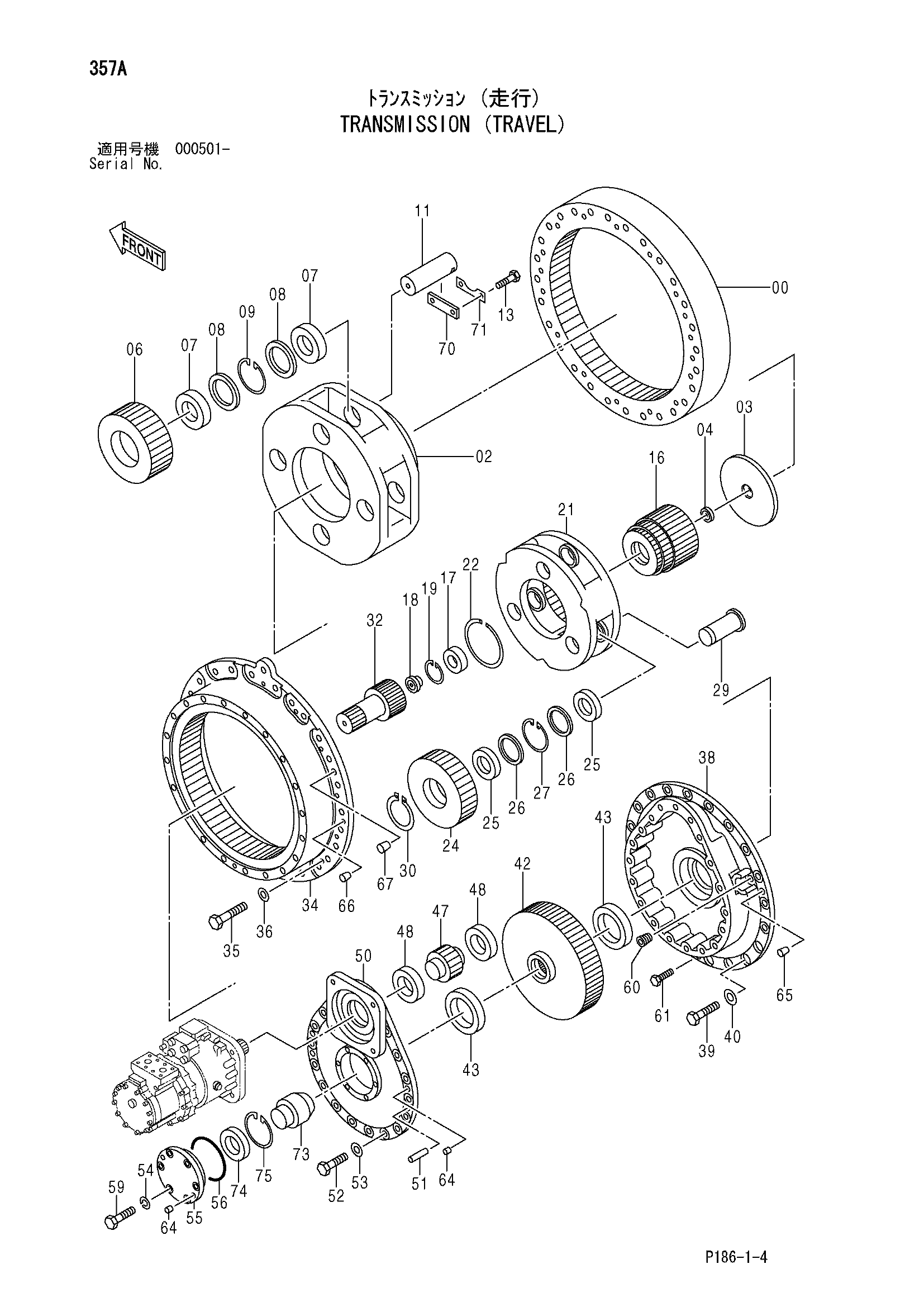

Заводская схема «Трансмиссия (ход)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9188090 замена: 9276248	Трансмиссия	2
	9276248	Трансмиссия	2
00	1021171	Коронная шестерня	1
02	1020941	Водило	1
03	4347805	Пластина	1
04	4430484	Сиденье	1
06	3071232	Планетарная шестерня	4
07	4352958	Подшипник. спх.рол.	4
08	4347847	Проставка	8
09	4083427	Стопорное кольцо	4
11	4346728	Палец	4
13	J912035	Болт	8
16	3071226	Солнечная шестерня	1
17	4352937	Шариковый подшипник	1
18	4352896	Стопорный палец	1
19	991733	Стопорное кольцо	1
21	2037431	Водило	1
22	4352925	Стопорное кольцо	1
24	3071203	Планетарная шестерня	3
25	4352957	Роликовый подшипник	3
26	4347807	Проставка	6
27	4083426	Стопорное кольцо	3
29	4346727	Палец	3
30	991352	Стопорное кольцо	3
32	2037404	Солнечная шестерня	1
34	1021146	Коронная шестерня	1
35	J931865	Болт	14
36	4114406	Шайба	14
38	1021086	Корпус	1
39	J912060	Болт	20
40	4018545	Шайба	20
42	3088542	Шестерня	1
43	4352929	Шариковый подшипник	2
47	3071898	Ведущая шестерня	1
48	4352943	Роликовый подшипник	2
50	1021089	Крышка	1
51	427156	Установочный штифт	2
52	J901650	Болт	21
53	4114405	Шайба	21
54	A590916	Пружинная шайба	6
55	3088351	Крышка	1
56	4352901	Уплотнительное кольцо	1
59	J901670	Болт	6
60	4083435	Пробка	2
61	960339	Фильтр	1
64	428028	Пробка	4
65	425176	Пробка	2
66	420802	Пробка	2
67	4182609	Пробка	2
70	X4250	Стопорная пластина	4
71	4182270	Васхар блокировка	4
73	4431410	Бобышка	1
74	969424	Шариковый подшипник	1
75	4094325	Стопорное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
