Топливный бак — HITACHI EX2500-5

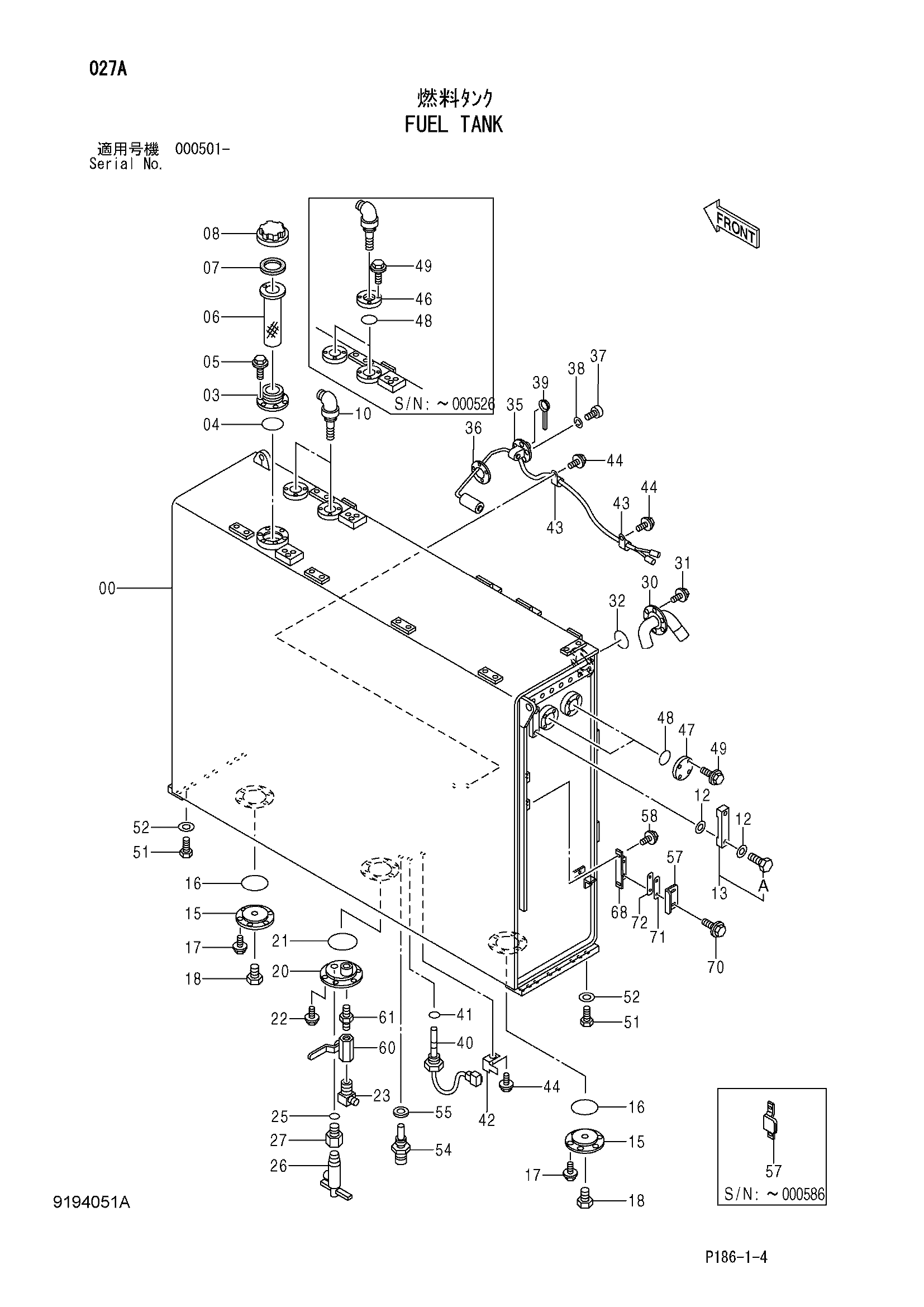

Заводская схема «Топливный бак» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007319 | Топливный бак | 1 |
| 03 | 9756813 | Фланец | 1 |
| 04 | A810115 | Уплотнительное кольцо | 1 |
| 05 | J011025 | Болт с шайбой | 6 |
| 05 | J271025 замена: J901025 | Болт с шайбой | 6 |
| 06 | 4188368 | Сетчатый фильтр | 1 |
| 07 | 4031285 | Манжета резиновый | 1 |
| 08 | 3502384 замена: 3108295 | Колпачок | 1 |
| 08 | 3108295 | Колпачок | 1 |
| 10 | 4178744 | Клапан | 2 |
| 12 | 449558 | Уплотнительная шайба | 4 |
| 13 | 8033923 | Указатель уровня | 1 |
| 13A | 4100967 | Болт | 2 |
| 15 | 8062009 | Крышка | 2 |
| 16 | A810165 | Уплотнительное кольцо | 2 |
| 17 | J011025 | Болт с шайбой | 12 |
| 17 | J271025 замена: J901025 | Болт с шайбой | 12 |
| 18 | 4092534 | Пробка | 2 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 8082158 | Крышка | 1 |
| 21 | A810165 | Уплотнительное кольцо | 1 |
| 22 | J011025 | Болт с шайбой | 6 |
| 22 | J271025 замена: J901025 | Болт с шайбой | 6 |
| 23 | 94-1407 | Угловой штуцер | 1 |
| 25 | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4094354 | Кран | 1 |
| 27 | 4396945 | Переходник | 1 |
| 30 | 8082118 | Трубка | 1 |
| 31 | J011025 | Болт с шайбой | 6 |
| 31 | J271025 замена: J901025 | Болт с шайбой | 6 |
| 32 | A810115 | Уплотнительное кольцо | 1 |
| 35 | 4192881 | Поплавок | 1 |
| 36 | 4504289 замена: 4269607 | Манжета | 1 |
| 36 | 4269607 | Манжета | 1 |
| 37 | M430510 | Винт | 5 |
| 38 | A590905 | Пружинная шайба | 5 |
| 39 | 4207240 | Колпачок | 1 |
| 40 | 4296637 | Выключатель уровень | 1 |
| 41 | 4506424 | Уплотнительное кольцо | 1 |
| 42 | 4336875 | Кронштейн | 1 |
| 43 | 4190261 | Зажим | 2 |
| 44 | J011020 | Болт с шайбой | 2 |
| 44 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 46 | 3092091 | Фланец | 2 |
| 47 | 4445701 | Крышка | 2 |
| 48 | A810075 | Уплотнительное кольцо | 4 |
| 48 | A810075 | Уплотнительное кольцо | 2 |
| 49 | J011240 | Болт с шайбой | 16 |
| 49 | J011230 | Болт с шайбой | 8 |
| 49 | J271230 замена: J901230 | Болт с шайбой | 8 |
| 51 | J833080 | Болт | 16 |
| 52 | 4114408 | Шайба | 16 |
| 54 | 4250260 | Датчик | 1 |
| 55 | 4250261 | Прокладка | 1 |
| 57 | 9750231 замена: 4639521 | Ограничитель | 1 |
| 57 | 4639521 | Ограничитель | 1 |
| 58 | J020816 | Болт с шайбой | 2 |
| 58 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 60 | 4393020 | Шаровой клапан | 1 |
| 61 | 94-1707 | Адаптер | 1 |
| 68 | 9764679 | Кронштейн | 1 |
| 70 | J260830 | Болт с шайбой | 2 |
| 70A | J900830 | Болт | 1 |
| 70B | A590108 | Плоская шайба | 1 |
| 71 | 4639523 | Регулировочная шайба 1.6mm | 3 |
| 72 | 4639524 | Регулировочная шайба 3.2mm | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
