Гусеничная рама — HITACHI EX2500-5

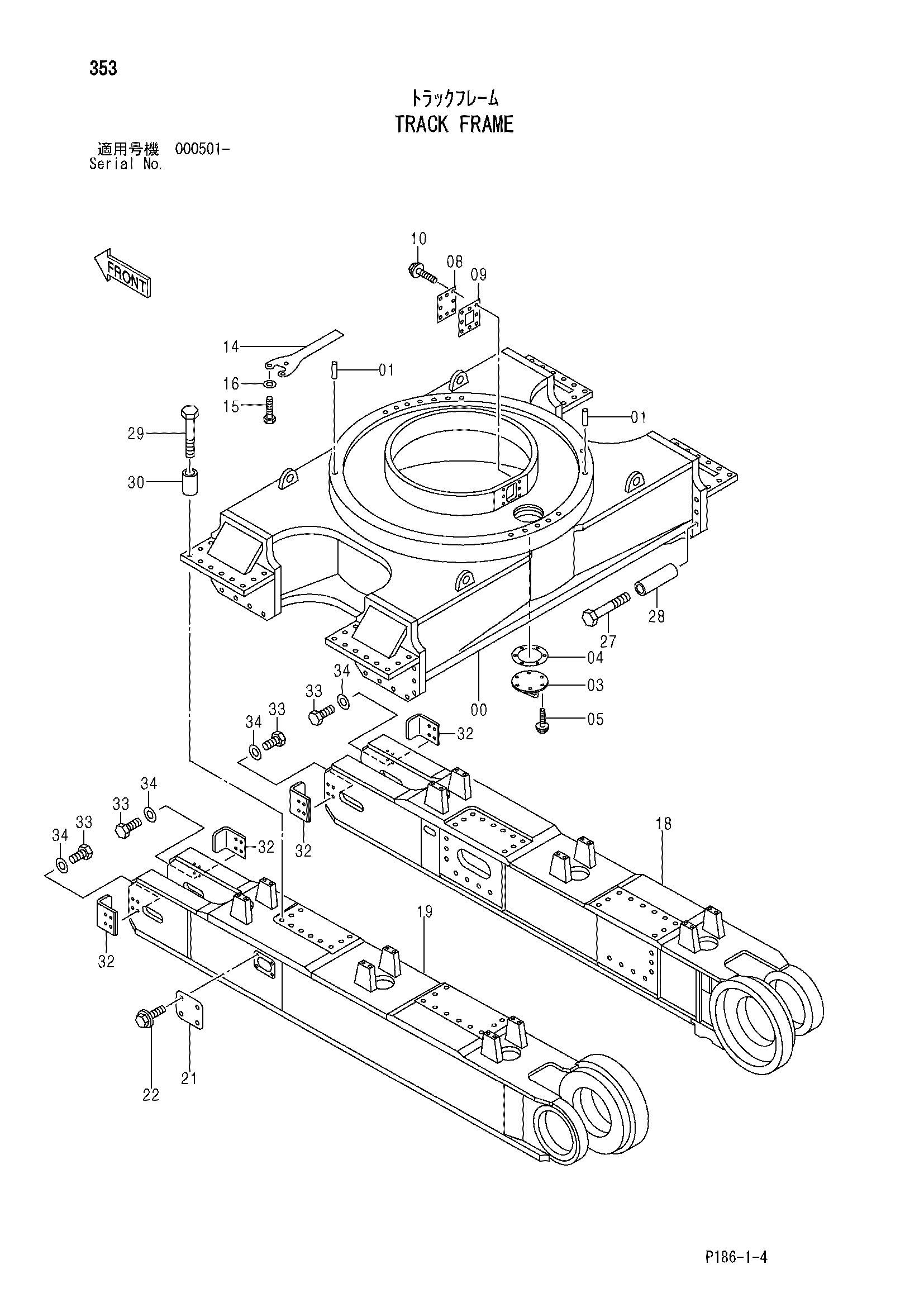

Заводская схема «Гусеничная рама» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007222 | Рама трукк | 1 |
| 01 | 4333564 | Установочный штифт | 2 |
| 03 | 8035803 | Крышка | 1 |
| 04 | 4184943 замена: 4617478 | Прокладка | 1 |
| 04 | 4617478 | Прокладка | 1 |
| 05 | J011230 | Болт с шайбой | 6 |
| 05 | J271230 замена: J901230 | Болт с шайбой | 6 |
| 08 | 4189930 | Крышка | 1 |
| 09 | 4189931 замена: 4617476 | Прокладка | 1 |
| 09 | 4617476 | Прокладка | 1 |
| 10 | J011020 | Болт с шайбой | 8 |
| 10 | J271020 замена: J901020 | Болт с шайбой | 8 |
| 14 | 3068819 | Ограничитель | 1 |
| 15 | J932255 | Болт | 3 |
| 16 | 4089822 | Шайба | 3 |
| 18 | 5004516 | Рама боковой | 1 |
| 19 | 5004225 | Рама боковой | 1 |
| 21 | 4190406 | Крышка | 2 |
| 22 | J011225 | Болт с шайбой | 8 |
| 22 | J271225 замена: J901225 | Болт с шайбой | 8 |
| 27 | 4372448 | Болт | 28 |
| 28 | 4372449 | Проставка | 28 |
| 29 | 4347715 | Болт | 40 |
| 30 | 4347723 | Проставка | 40 |
| 32 | 4351398 | Кронштейн | 4 |
| 33 | J901655 | Болт | 16 |
| 34 | J222016 | Шайба | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
