Насосный агрегат (4) — HITACHI EX2500-5

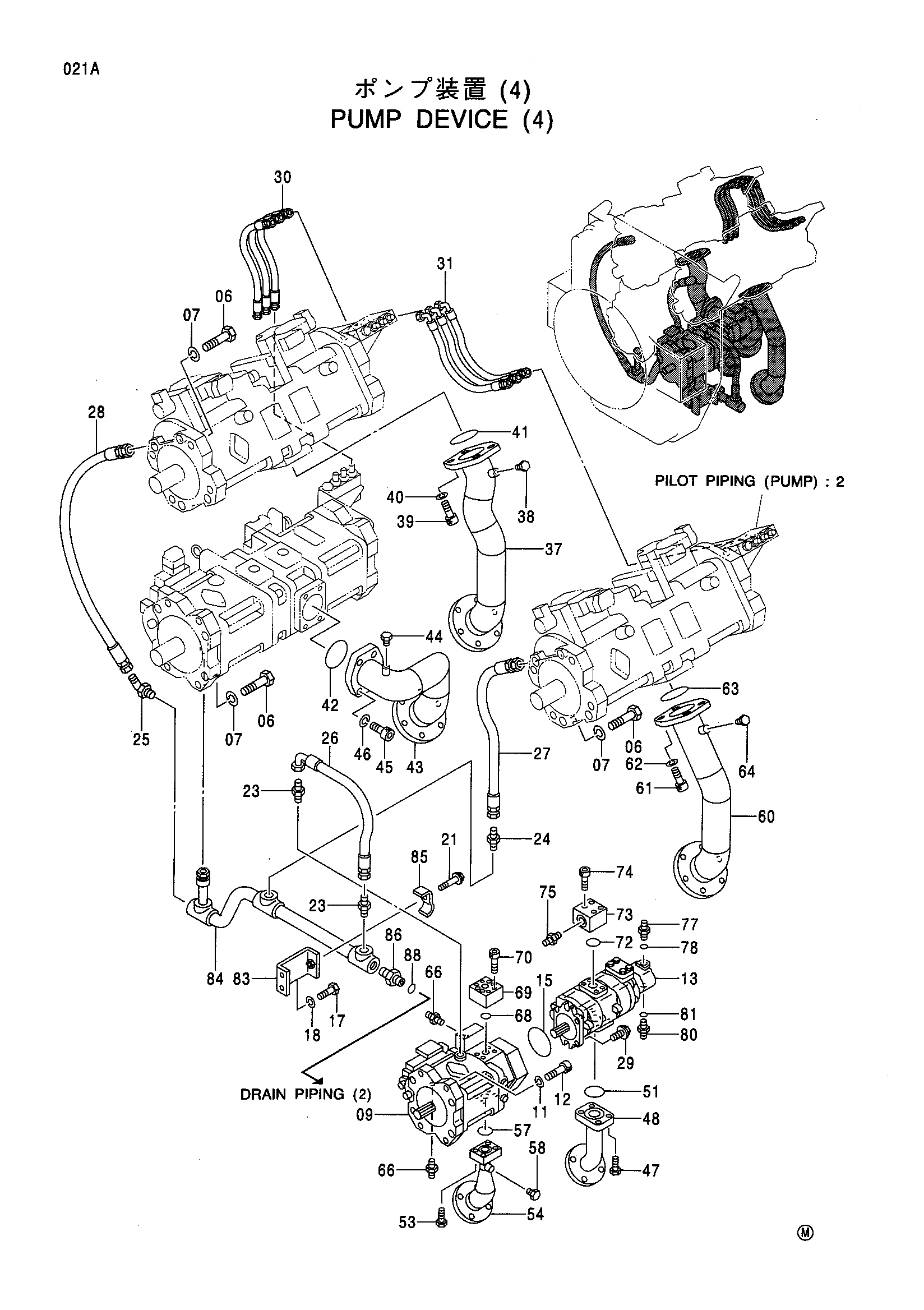

Заводская схема «Насосный агрегат (4)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | J932495 | Болт | 12 |
| 07 | A590924 | Пружинная шайба | 12 |
| 09 | 4427045 | Поршневой насос | 1 |
| 11 | A590920 | Пружинная шайба | 4 |
| 12 | M342071 | Болт с внутренним шестигранником | 4 |
| 13 | 4470275 | Шестерённый насос | 1 |
| 15 | A810105 | Уплотнительное кольцо | 1 |
| 17 | J901025 | Болт | 2 |
| 18 | A590910 | Пружинная шайба | 2 |
| 21 | J011270 | Болт с шайбой | 1 |
| 23 | 4317612 | Адаптер | 2 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | A852166 | Адаптер | 1 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | A852266 | Угловой штуцер | 1 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | 4318054 | Шланг | 1 |
| 27 | 4348313 | Шланг | 1 |
| 28 | 4348314 | Шланг | 1 |
| 29 | J021235 | Болт с шайбой | 4 |
| 30 | 4226311 | Шланг | 3 |
| 31 | 4313241 | Шланг | 3 |
| 37 | 8073632 | Трубка | 1 |
| 38 | A885002 | Пробка | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | M341645 | Болт с внутренним шестигранником | 4 |
| 40 | A590916 | Пружинная шайба | 4 |
| 41 | A810100 | Уплотнительное кольцо | 1 |
| 42 | A810100 | Уплотнительное кольцо | 1 |
| 43 | 8073633 | Трубка | 1 |
| 44 | A885002 | Пробка | 1 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 45 | M341645 | Болт с внутренним шестигранником | 4 |
| 46 | A590916 | Пружинная шайба | 4 |
| 47 | J011240 | Болт с шайбой | 4 |
| 48 | 8059685 | Трубка | 1 |
| 51 | A811060 | Уплотнительное кольцо | 1 |
| 53 | J011240 | Болт с шайбой | 4 |
| 54 | 8073634 | Трубка | 1 |
| 57 | 984623 | Уплотнительное кольцо | 1 |
| 58 | A885002 | Пробка | 1 |
| 58A | 957366 | Уплотнительное кольцо | 1 |
| 60 | 8073635 | Трубка | 1 |
| 61 | M341645 | Болт с внутренним шестигранником | 4 |
| 62 | A590916 | Пружинная шайба | 4 |
| 63 | A810100 | Уплотнительное кольцо | 1 |
| 64 | A885002 | Пробка | 1 |
| 64A | 957366 | Уплотнительное кольцо | 1 |
| 66 | A852122 | Адаптер | 2 |
| 66A | 957366 | Уплотнительное кольцо | 1 |
| 68 | 971489 | Уплотнительное кольцо | 1 |
| 69 | 3072155 | Пластина | 1 |
| 70 | M341050 | Болт с внутренним шестигранником | 4 |
| 72 | 966993 | Уплотнительное кольцо | 1 |
| 73 | 3072158 | Блок | 1 |
| 74 | M341065 | Болт с внутренним шестигранником | 4 |
| 75 | A852166 | Адаптер | 1 |
| 75A | 4506424 | Уплотнительное кольцо | 1 |
| 77 | A852134 | Адаптер | 1 |
| 78 | 4153095 | Уплотнительное кольцо | 1 |
| 80 | A852166 | Адаптер | 1 |
| 81 | 4153103 | Уплотнительное кольцо | 1 |
| 83 | 9745359 | Кронштейн | 1 |
| 84 | 8063937 | Трубка | 1 |
| 85 | 4053698 | Хомут трубки | 1 |
| 86 | A853100 | Адаптер | 1 |
| 86A | 970860 | Уплотнительное кольцо | 1 |
| 88 | 4187329 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
