Рама — HITACHI EX2500-5

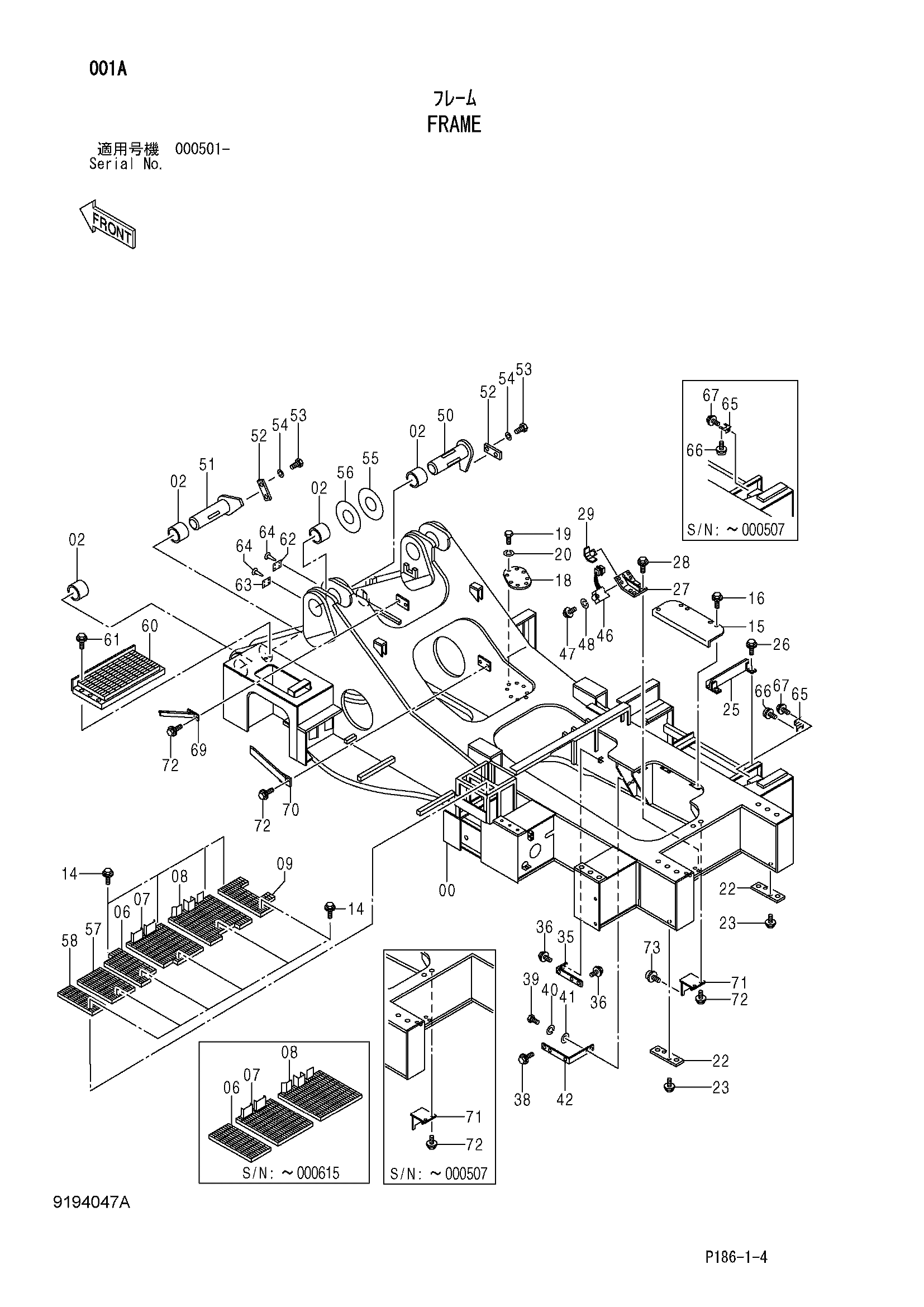

Заводская схема «Рама» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007345 | Рама основной | 1 |
| 02 | 4350314 | Втулка | 8 |
| 06 | 8085198 | Ступень | 1 |
| 06 | 8104978 | Ступень | 1 |
| 07 | 8076591 | Ступень | 1 |
| 07 | 8104945 | Ступень | 1 |
| 08 | 7036714 | Ступень | 1 |
| 08 | 7050663 | Ступень | 1 |
| 09 | 8076590 | Ступень | 1 |
| 14 | J031030 | Болт с шайбой | 27 |
| 14 | J281030 замена: J901030 | Болт с шайбой | 27 |
| 15 | 8084554 | Крышка | 1 |
| 16 | J021030 | Болт с шайбой | 6 |
| 16 | J271030 замена: J901030 | Болт с шайбой | 6 |
| 18 | 4350793 | Крышка | 1 |
| 19 | J901020 | Болт | 8 |
| 20 | A590910 | Пружинная шайба | 8 |
| 22 | 4345705 | Ограничитель | 2 |
| 23 | J011255 | Болт с шайбой | 4 |
| 23 | J271255 замена: J901255 | Болт с шайбой | 4 |
| 25 | 8063873 | Кронштейн | 1 |
| 26 | J011230 | Болт с шайбой | 4 |
| 26 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 27 | 8053949 | Кронштейн | 1 |
| 28 | J011020 | Болт с шайбой | 4 |
| 28 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 29 | 4298650 | Зажим | 1 |
| 35 | 9745214 | Кронштейн | 1 |
| 36 | J031025 | Болт с шайбой | 2 |
| 36 | J281025 замена: J901025 | Болт с шайбой | 2 |
| 38 | J031025 | Болт с шайбой | 1 |
| 38 | J281025 замена: J901025 | Болт с шайбой | 1 |
| 39 | J901020 | Болт | 2 |
| 40 | A590910 | Пружинная шайба | 2 |
| 41 | J217083 | Шайба | 2 |
| 42 | 9745953 | Кронштейн | 1 |
| 46 | 4283028 | Сигнализация | 1 |
| 47 | J901000 | Болт | 2 |
| 48 | A590910 | Пружинная шайба | 2 |
| 50 | 8063324 | Палец | 2 |
| 51 | 8075718 | Палец | 2 |
| 52 | 4192930 | Пластина | 4 |
| 53 | J912450 замена: J932450 | Болт | 8 |
| 53 | J932450 | Болт | 8 |
| 54 | A590924 | Пружинная шайба | 8 |
| 55 | 4358906 | Регулировочная шайба 1.6 mm | 2 |
| 56 | 4358907 | Регулировочная шайба 2.3 mm | 4 |
| 57 | 8076593 | Ступень | 1 |
| 58 | 8076594 | Ступень | 1 |
| 60 | 7039298 | Ступень | 1 |
| 61 | J021240 | Болт с шайбой | 6 |
| 61 | J271240 замена: J901240 | Болт с шайбой | 6 |
| 62 | 3093100 | Неме-плате | 1 |
| 64 | M492964 | Приводной винт | 8 |
| 65 | 9746431 | Кронштейн | 1 |
| 65 | 4411958 | Кронштейн | 1 |
| 66 | J460320 | Винт с шайбой | 3 |
| 67 | J011025 | Болт с шайбой | 1 |
| 67 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 69 | 8084551 | Кронштейн | 1 |
| 70 | 8084552 | Кронштейн | 1 |
| 71 | 8084555 | Кронштейн | 1 |
| 72 | J011025 | Болт с шайбой | 6 |
| 72 | J271025 замена: J901025 | Болт с шайбой | 6 |
| 73 | J460320 | Винт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
