Кабина платформа — HITACHI EX2500-5

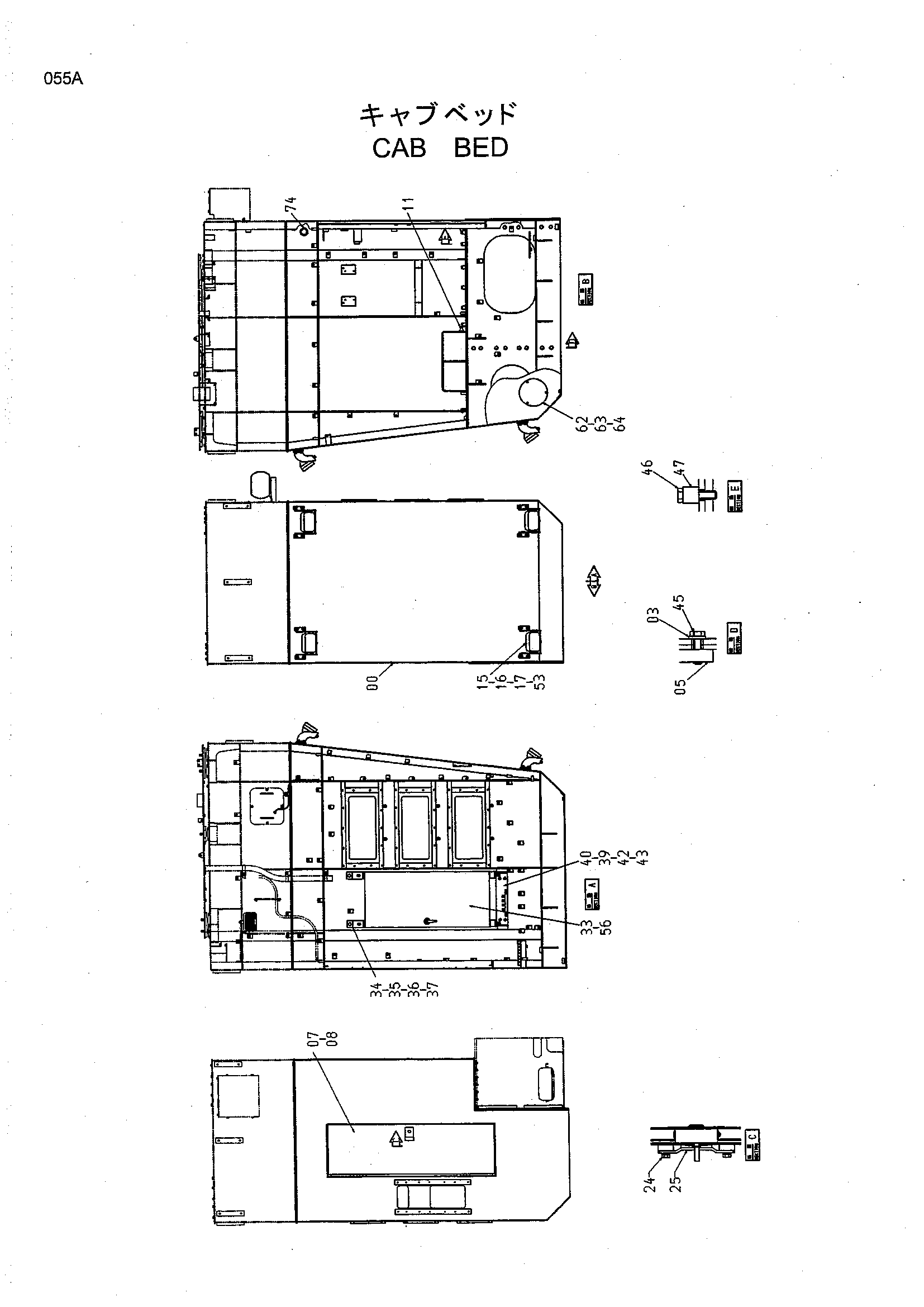

Заводская схема «Кабина платформа» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008024 | Платформа | 1 |
| 03 | J222016 | Шайба | 16 |
| 05 | 4447017 | Седло винта | 4 |
| 07 | 4464548 | Дверь | 1 |
| 08 | J010820 | Болт с шайбой | 4 |
| 09 | 4371485 | Блок управление | 1 |
| 11 | 4371411 | Ограничитель резиновый | 1 |
| 13 | 4336570 | Фара | 1 |
| 13A | 4326801 | Ленс блок | 1 |
| 13B | 4326802 | Рама | 1 |
| 13C | 4285648 | Лампа | 1 |
| 13D | 4326803 | Прокладка | 1 |
| 13E | 4307026 | Шайба | 1 |
| 13F | 4307027 | Винт | 1 |
| 13G | A590114 | Плоская шайба | 1 |
| 13H | A590914 | Пружинная шайба | 1 |
| 13I | J952014 | Гайка | 1 |
| 15 | 4336570 | Фара | 4 |
| 16 | 8059828 | Кронштейн | 4 |
| 17 | J021030 | Болт с шайбой | 16 |
| 24 | J020816 | Болт с шайбой | 2 |
| 25 | 9746777 | Ограничитель | 1 |
| 29 | 4205358 | Зажим | 3 |
| 30 | J011020 | Болт с шайбой | 3 |
| 33 | 4460300 | Короб управление | 1 |
| 34 | 9747854 | Кронштейн | 2 |
| 35 | J901435 | Болт | 2 |
| 36 | A590914 | Пружинная шайба | 2 |
| 37 | A590114 | Плоская шайба | 2 |
| 39 | J021230 | Болт с шайбой | 4 |
| 40 | 8085132 | Кронштейн | 1 |
| 42 | 4458308 | Кронштейн | 1 |
| 43 | J011020 | Болт с шайбой | 2 |
| 45 | J931655 | Болт | 16 |
| 46 | J931665 | Болт | 24 |
| 47 | 4423157 | Проставка | 24 |
| 53 | 445100 | Резиновая втулка | 4 |
| 56 | J950012 | Гайка | 12 |
| 62 | 4370370 | Крышка | 1 |
| 63 | J900816 | Болт | 3 |
| 64 | A590908 | Пружинная шайба | 3 |
| 66 | 4456394 | Амплифиер | 1 |
| 70 | 9205333 | Блок епвк | 2 |
| 71 | 9205168 | DLU EX2500 | 1 |
| 72 | 9205663 | ECU | 1 |
| 74 | 4150707 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
