Двигатель отопитель трубопроводы (1) — HITACHI EX2500-5

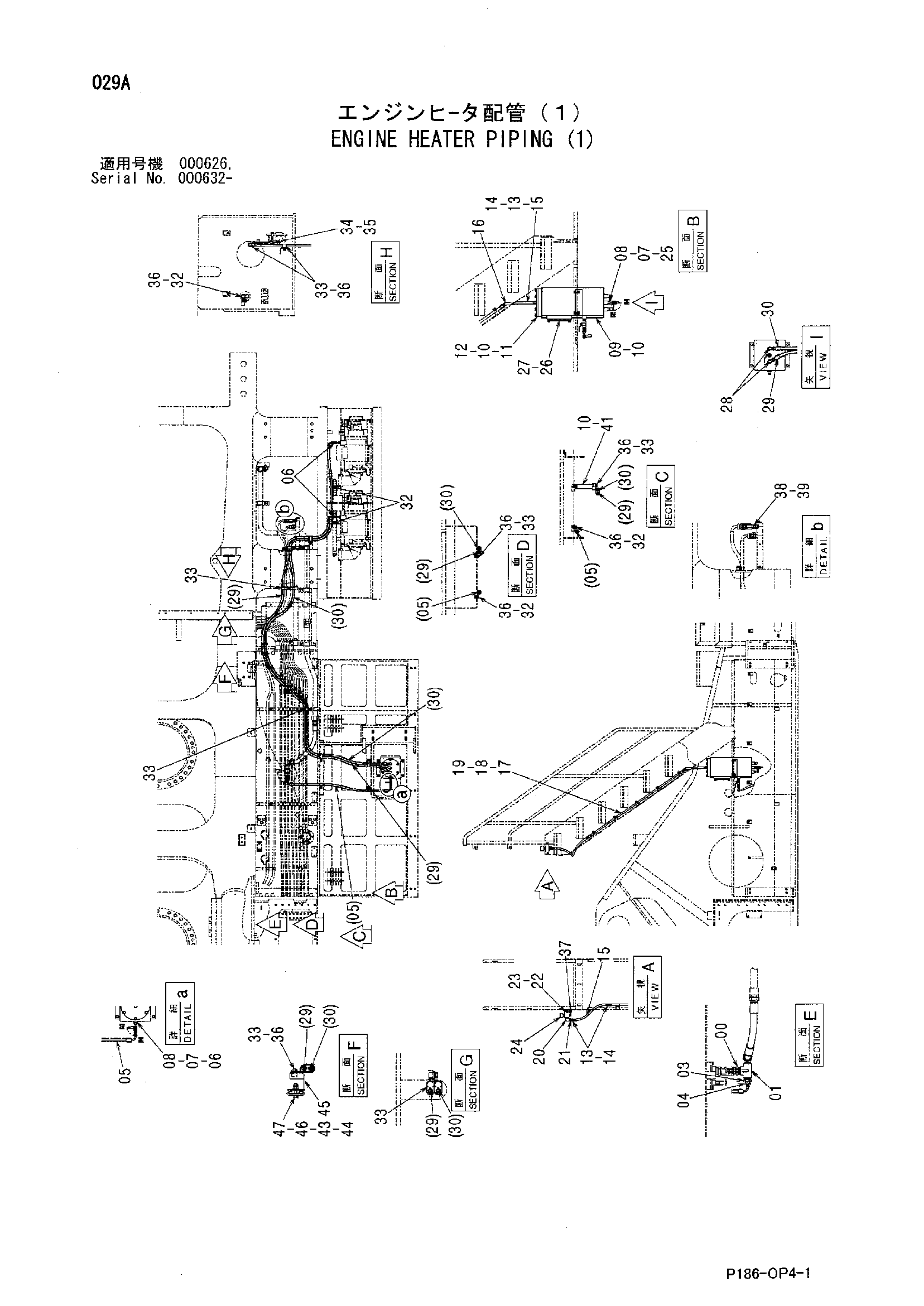

Заводская схема «Двигатель отопитель трубопроводы (1)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 94-1707 | Адаптер | 1 |
| 01 | 94-0666 | Тройник | 1 |
| 03 | 94-1612 | Переходник | 1 |
| 04 | 4047653 | Адаптер | 1 |
| 05 | 4664619 | Топливный шланг | 1 |
| 06 | 94-1302 | Адаптер | 3 |
| 07 | 4209782 | Шаровой клапан | 2 |
| 08 | 4229648 | Адаптер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 6024720 | Топливный бак | 1 |
| 10 | J271030 | Болт с шайбой | 11 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4056216 | Крышка | 1 |
| 12 | A810165 | Уплотнительное кольцо | 1 |
| 13 | 4445292 | Соединение | 4 |
| 14 | 4514700 | Зажим шланг | 4 |
| 15 | 4656082 | Топливный шланг | 1 |
| 16 | 94-0631 | Угловой штуцер | 1 |
| 17 | 9766256 | Трубка | 1 |
| 18 | 4138227 | Хомут трубки | 5 |
| 19 | J271040 | Болт с шайбой | 5 |
| 19A | J901040 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | 94-0632 | Угловой штуцер | 1 |
| 21 | 94-1602 | Переходник | 1 |
| 22 | 8085345 | Блок | 1 |
| 23 | J271020 | Болт с шайбой | 2 |
| 23A | J901020 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 4162166 | Сапун | 1 |
| 25 | 94-2023 | Пробка | 1 |
| 26 | 8033923 | Указатель уровня | 1 |
| 26A | 4100967 | Болт | 2 |
| 27 | 449558 | Уплотнительная шайба | 4 |
| 28 | 4037761 | Угловой штуцер | 2 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4664621 | Топливный шланг | 1 |
| 30 | 4664622 | Топливный шланг | 1 |
| 32 | 4190263 | Зажим | 6 |
| 33 | 4192034 | Зажим | 10 |
| 34 | 9767237 | Кронштейн | 1 |
| 35 | J271280 | Болт с шайбой | 1 |
| 35A | J901280 | Болт | 1 |
| 35B | J222012 | Шайба | 1 |
| 36 | J271025 | Болт с шайбой | 8 |
| 36A | J901025 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 37 | 4291577 | Пробка | 1 |
| 38 | 94-1704 | Адаптер | 1 |
| 39 | 94-0678 | Разъём S | 1 |
| 41 | 9767696 | Кронштейн | 1 |
| 43 | 4001156 | Хомут трубки | 1 |
| 44 | J271050 | Болт с шайбой | 1 |
| 44A | J901050 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 45 | 9767697 | Кронштейн | 1 |
| 46 | A590110 | Плоская шайба | 1 |
| 47 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
