Насосный агрегат (3) — HITACHI EX2500-5

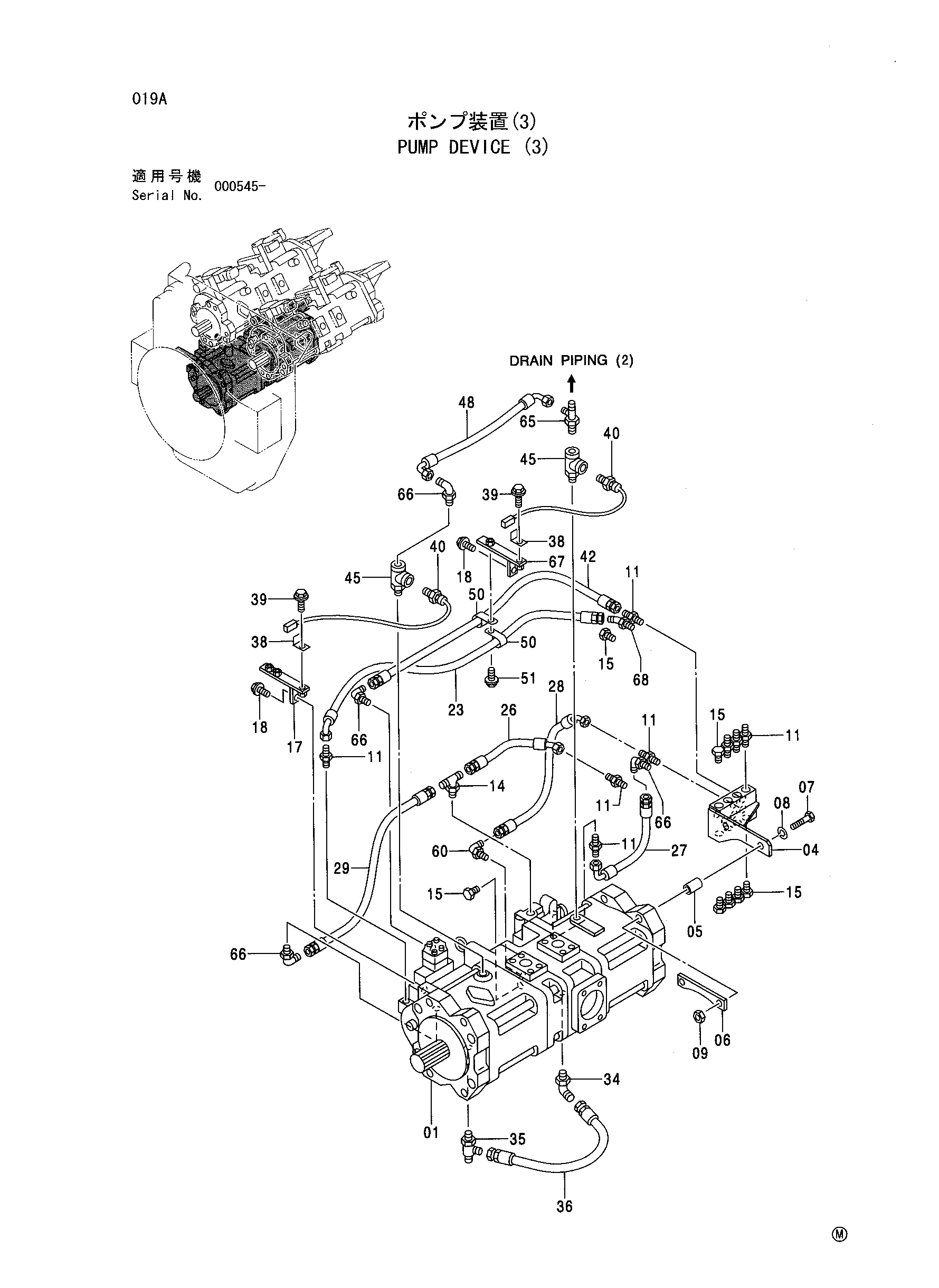

Заводская схема «Насосный агрегат (3)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4455485 | Поршневой насос | 1 |
| 04 | 8062075 | Коллектор | 1 |
| 05 | 4347147 | Проставка | 2 |
| 06 | 4347154 | Пластина | 1 |
| 07 | J901080 | Болт | 2 |
| 08 | A590910 | Пружинная шайба | 2 |
| 09 | J950010 | Гайка | 2 |
| 11 | A852122 | Адаптер | 9 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852522 | Тройник | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A885002 | Пробка | 7 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 9744197 | Кронштейн | 1 |
| 18 | J011220 | Болт с шайбой | 2 |
| 23 | 4313247 | Шланг | 1 |
| 26 | 4245114 | Шланг | 1 |
| 27 | 4249350 | Шланг | 1 |
| 28 | 4270645 | Шланг | 1 |
| 29 | 4214482 | Шланг | 1 |
| 34 | A852366 | Угловой штуцер | 1 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 35 | A852466 | Тройник | 1 |
| 35A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | 4348313 | Шланг | 1 |
| 38 | 4336875 | Кронштейн | 2 |
| 39 | J011025 | Болт с шайбой | 2 |
| 40 | 4335020 | Датчик | 2 |
| 40A | 955656 | Уплотнительное кольцо | 1 |
| 42 | 4368423 | Шланг | 1 |
| 45 | 4365983 | Тройник | 2 |
| 45A | 4506424 | Уплотнительное кольцо | 1 |
| 48 | 4381018 | Шланг | 1 |
| 50 | 4190275 | Зажим | 2 |
| 51 | J011030 | Болт с шайбой | 1 |
| 60 | A852322 | Угловой штуцер | 1 |
| 60A | 957366 | Уплотнительное кольцо | 1 |
| 65 | 4222018 | Тройник | 1 |
| 65A | 957366 | Уплотнительное кольцо | 1 |
| 66 | A852322 | Угловой штуцер | 4 |
| 66A | 957366 | Уплотнительное кольцо | 1 |
| 67 | 9754236 | Кронштейн | 1 |
| 68 | 4193826 | Угловой штуцер | 1 |
| 68A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
