Гидробак (1) — HITACHI EX2500-5

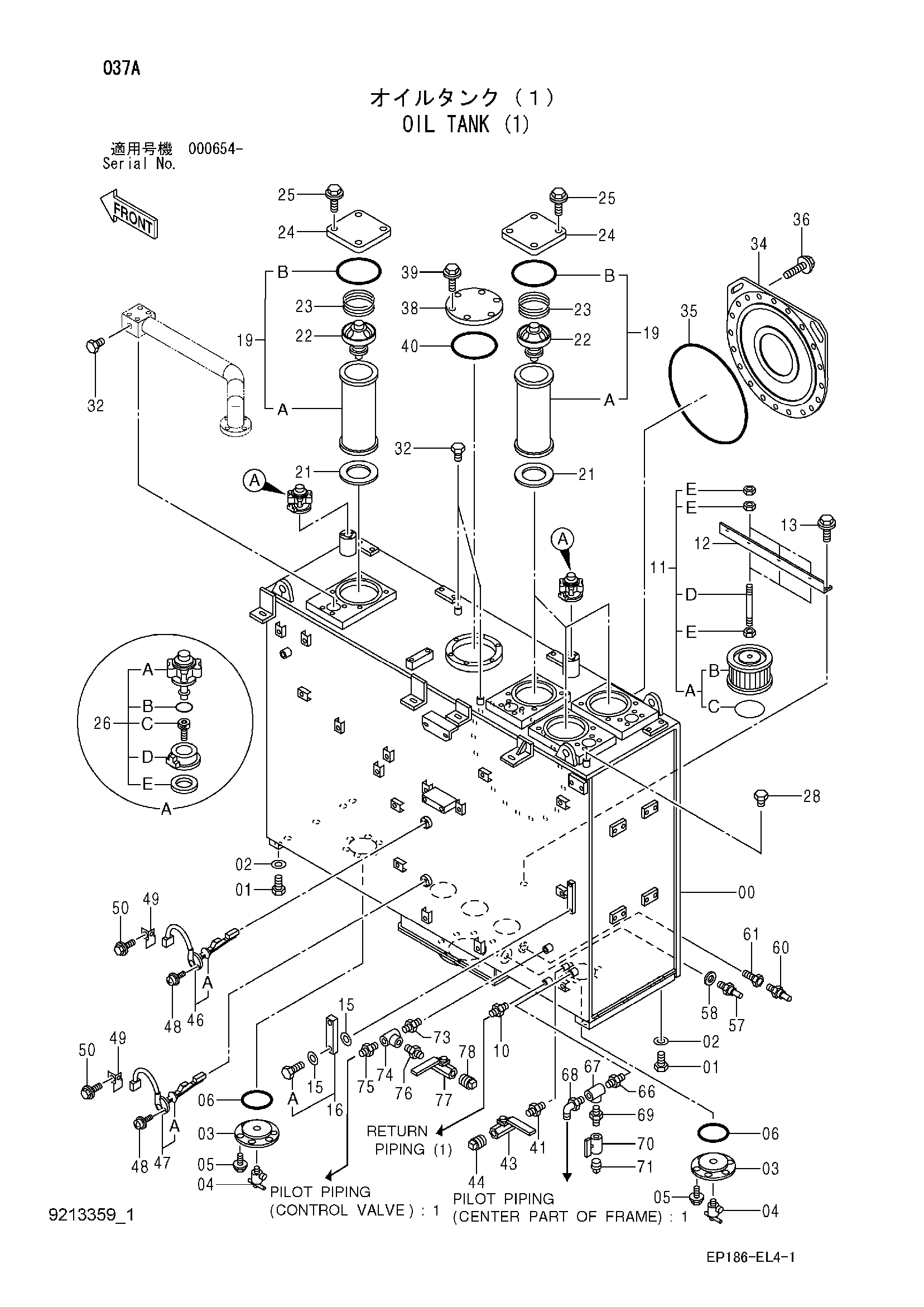

Заводская схема «Гидробак (1)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006913 | Гидробак | 1 |
| 01 | J833075 | Болт | 10 |
| 02 | 4114408 | Шайба | 10 |
| 03 | 4056216 | Крышка | 2 |
| 04 | 4094354 | Кран | 2 |
| 05 | J271025 | Болт с шайбой | 12 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | A810165 | Уплотнительное кольцо | 2 |
| 10 | 4210361 | Адаптер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4432753 | Всасывающий фильтр | 3 |
| 11A | 4358785 | Фильтрующий элемент | 1 |
| 11B | 4605029 | Фильтрующий элемент | 1 |
| 11C | 4604341 | Уплотнительное кольцо | 1 |
| 11D | 4604339 | Болт центральный | 1 |
| 11E | J950016 | Гайка | 3 |
| 12 | 4445397 | Кронштейн | 1 |
| 13 | J281030 | Болт с шайбой | 2 |
| 13A | J901030 | Болт | 1 |
| 13B | 4486055 | Шайба | 1 |
| 15 | 449558 | Уплотнительная шайба | 4 |
| 16 | 8053499 | Указатель уровня | 1 |
| 16A | 4100967 | Болт | 2 |
| 19 | 4333469 | Фильтрующий элемент | 4 |
| 19A | 4287634 | Фильтрующий элемент | 1 |
| 19B | A810220 | Уплотнительное кольцо | 1 |
| 21 | 4250293 | Резиновая прокладка | 4 |
| 22 | 4271000 | Клапан | 4 |
| 23 | 4271001 | Пружина | 4 |
| 24 | 4344881 | Крышка | 4 |
| 25 | J271030 | Болт с шайбой | 16 |
| 25A | J901030 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 4178684 | Сапун | 2 |
| 26A | 4222874 | Фильтр | 1 |
| 26B | 953612 | Уплотнительное кольцо | 1 |
| 26C | M340516 | Болт с внутренним шестигранником | 3 |
| 26D | 4222875 | Корпус | 1 |
| 26E | 4222876 | Манжета | 1 |
| 28 | A885003 | Пробка | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4092534 | Пробка | 3 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 3090663 | Крышка | 1 |
| 35 | 4399100 | Уплотнительное кольцо | 1 |
| 36 | J271230 | Болт с шайбой | 20 |
| 36A | J901230 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 38 | 8061649 | Крышка | 1 |
| 39 | J271225 | Болт с шайбой | 6 |
| 39A | J901225 | Болт | 1 |
| 39B | J222012 | Шайба | 1 |
| 40 | A810220 | Уплотнительное кольцо | 1 |
| 41 | 4152200 | Адаптер | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 94-4026 | Кран | 1 |
| 44 | 94-2022 | Пробка | 1 |
| 46 | 4315415 | Выключатель уровень | 1 |
| 46A | 4141171 | Уплотнительное кольцо | 1 |
| 47 | 4314752 | Выключатель уровень | 1 |
| 47A | 4141171 | Уплотнительное кольцо | 1 |
| 48 | J460512 | Винт с шайбой | 6 |
| 49 | 4257159 | Кронштейн | 2 |
| 50 | J271020 | Болт с шайбой | 4 |
| 50A | J901020 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 57 | 4250260 | Датчик | 1 |
| 58 | 4250261 | Прокладка | 1 |
| 60 | 4257129 | Блок | 1 |
| 61 | 4257714 | Переходник | 1 |
| 66 | 4208243 | Адаптер | 1 |
| 67 | 94-0663 | Тройник | 1 |
| 68 | 4156433 | Угловой штуцер | 1 |
| 69 | 94-1704 | Адаптер | 1 |
| 70 | 4203434 | Шаровой клапан | 1 |
| 71 | 94-2025 | Пробка | 1 |
| 73 | 4234652 | Адаптер | 1 |
| 74 | 94-0662 | Тройник | 1 |
| 75 | 4221287 | Адаптер | 1 |
| 76 | 94-1908 | Адаптер | 1 |
| 77 | 94-4026 | Кран | 1 |
| 78 | 94-2022 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
