Гидролинии хода (2)(гусеница) — HITACHI EX2500-5

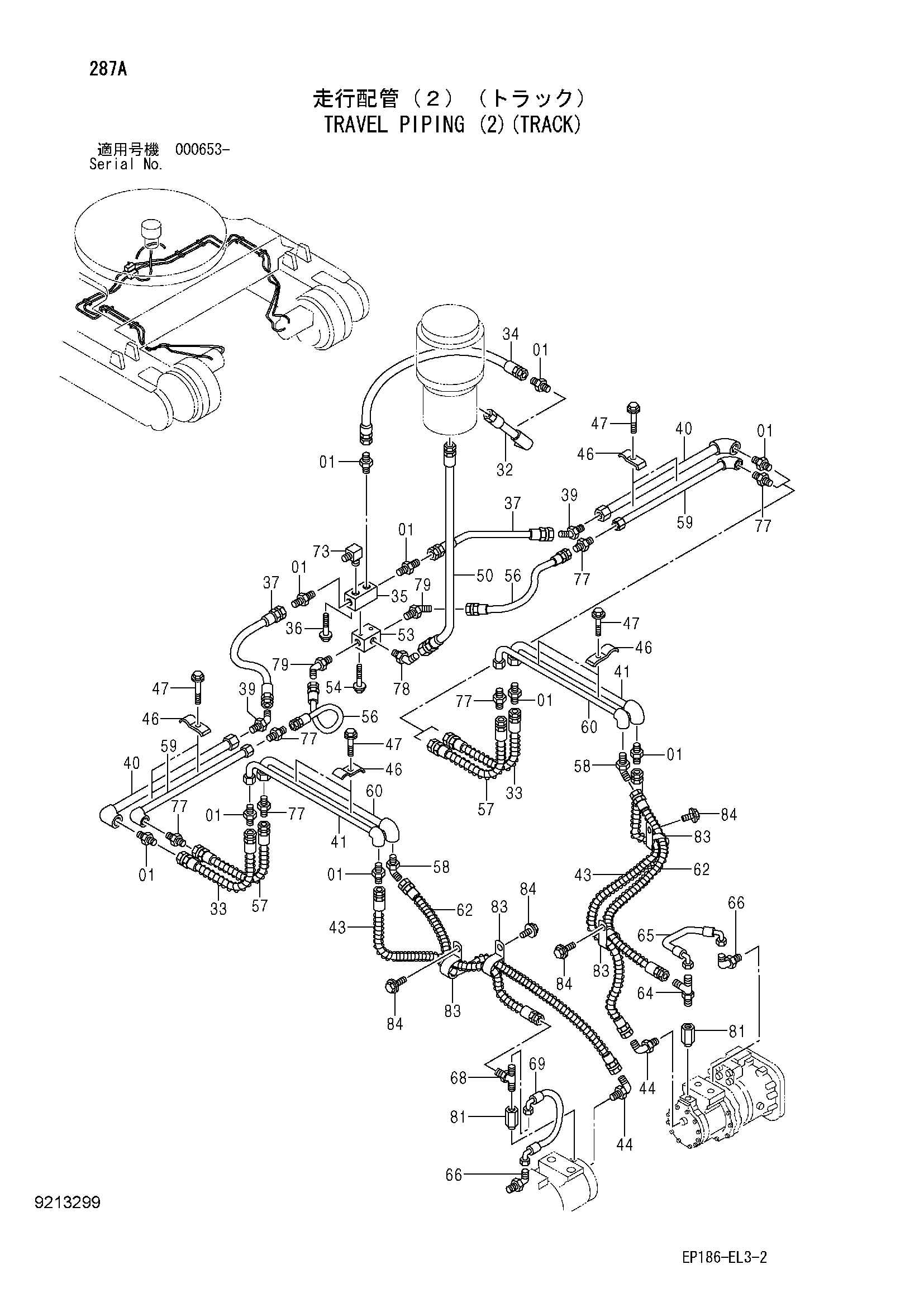

Заводская схема «Гидролинии хода (2)(гусеница)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852166 | Адаптер | 10 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 32 | 9746933 | Трубка | 1 |
| 33 | 4371194 | Шланг | 2 |
| 34 | 4371192 | Шланг | 1 |
| 35 | 3070304 | Коллектор | 1 |
| 36 | J271030 | Болт с шайбой | 2 |
| 36A | J901030 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 37 | 4362764 | Шланг | 2 |
| 39 | A852266 | Угловой штуцер | 2 |
| 39A | 4506424 | Уплотнительное кольцо | 1 |
| 40 | 9742811 | Трубка | 2 |
| 41 | 9743058 | Трубка | 2 |
| 43 | 4401948 | Шланг | 2 |
| 44 | A852366 | Угловой штуцер | 2 |
| 44A | 4506424 | Уплотнительное кольцо | 1 |
| 46 | 4188878 | Хомут трубки | 8 |
| 47 | J271040 | Болт с шайбой | 8 |
| 47A | J901040 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 50 | 4362765 | Шланг | 1 |
| 53 | 3070305 | Коллектор | 1 |
| 54 | J271080 | Болт с шайбой | 2 |
| 54A | J901080 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 56 | 4362766 | Шланг | 2 |
| 57 | 4371193 | Шланг | 2 |
| 58 | A852232 | Угловой штуцер | 2 |
| 58A | 4509180 | Уплотнительное кольцо | 1 |
| 59 | 9742813 | Трубка | 2 |
| 60 | 9743059 | Трубка | 2 |
| 62 | 4410984 | Шланг | 2 |
| 64 | A852422 | Тройник | 1 |
| 64A | 957366 | Уплотнительное кольцо | 1 |
| 65 | 4449452 | Шланг | 1 |
| 66 | A852322 | Угловой штуцер | 2 |
| 66A | 957366 | Уплотнительное кольцо | 1 |
| 68 | A852422 | Тройник | 1 |
| 68A | 957366 | Уплотнительное кольцо | 1 |
| 69 | 4449452 | Шланг | 1 |
| 73 | A852343 | Угловой штуцер | 1 |
| 73A | 4506418 | Уплотнительное кольцо | 1 |
| 77 | A852133 | Адаптер | 6 |
| 77A | 4509180 | Уплотнительное кольцо | 1 |
| 78 | A852233 | Угловой штуцер | 1 |
| 78A | 4509180 | Уплотнительное кольцо | 1 |
| 79 | A852233 | Угловой штуцер | 2 |
| 79A | 4509180 | Уплотнительное кольцо | 1 |
| 81 | 4202564 | Адаптер | 2 |
| 81A | 957366 | Уплотнительное кольцо | 1 |
| 83 | 4193816 | Зажим | 4 |
| 84 | J271025 | Болт с шайбой | 4 |
| 84A | J901025 | Болт | 1 |
| 84B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
