Гидромотор крышка (2) — HITACHI EX2500-5

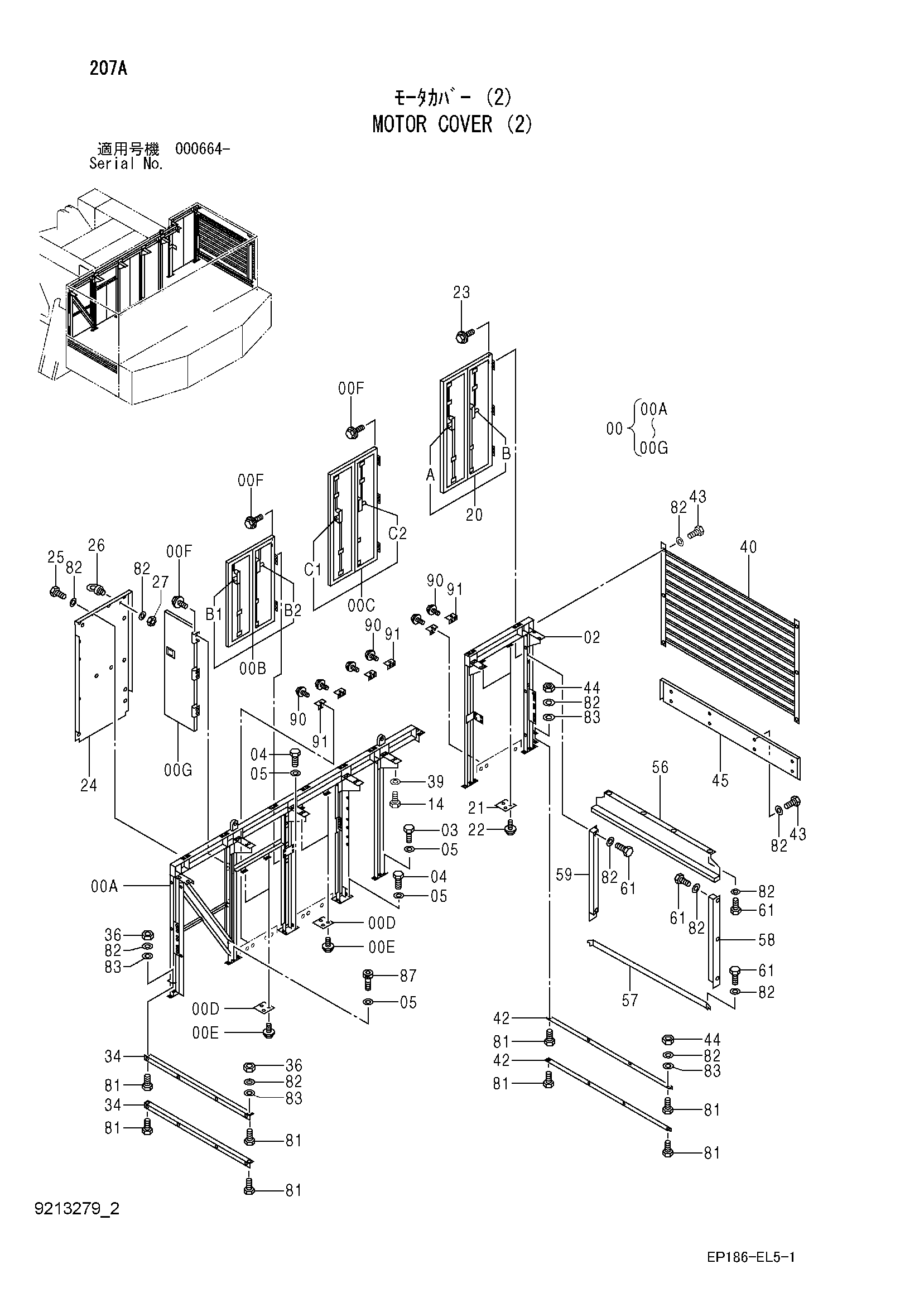

Заводская схема «Гидромотор крышка (2)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9265801	Франт панель	1
00A	5010810	Панель	1
00B	4442287	Дверь	1
00C	4352774	Дверь	1
00D	4421324	Пластина	4
00E	J260830	Болт с шайбой	8
00E1	J900830	Болт	1
00E2	A590108	Плоская шайба	1
00F	J260820	Болт с шайбой	16
00E1	J900820	Болт	1
00E2	A590108	Плоская шайба	1
00G	4469248	Дверь	1
02	5006570	Панель	1
03	J901640	Болт	10
04	J901650	Болт	8
05	J222016	Шайба	21
14	J901240	Болт	20
20	4345216	Дверь	1
21	4421324	Пластина	2
22	J260830	Болт с шайбой	4
22A	J900830	Болт	1
22B	A590108	Плоская шайба	1
23	J260825	Болт с шайбой	6
23A	J900825	Болт	1
23B	A590108	Плоская шайба	1
24	2037686	Крышка	1
25	J901025	Болт	14
26	4091248	Болт проушина	2
27	J950010	Гайка	2
34	9744062	Кронштейн	2
36	J950010	Гайка	4
39	J222012	Шайба	20
40	8082610	Решётка	1
42	9743478	Кронштейн	2
43	J901025	Болт	14
44	J950010	Гайка	4
45	4447223	Крышка	1
56	8076648	Крышка	1
57	3091048	Крышка	1
58	8061933	Крышка	1
59	8061934	Крышка	1
61	J901025	Болт	14
81	J901030	Болт	8
82	J222010	Шайба	52
83	A590110	Плоская шайба	8
87	M341640	Болт с внутренним шестигранником	3
90	J260825	Болт с шайбой	12
90A	J900825	Болт	1
90B	A590108	Плоская шайба	1
91	9752914	Кронштейн	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
