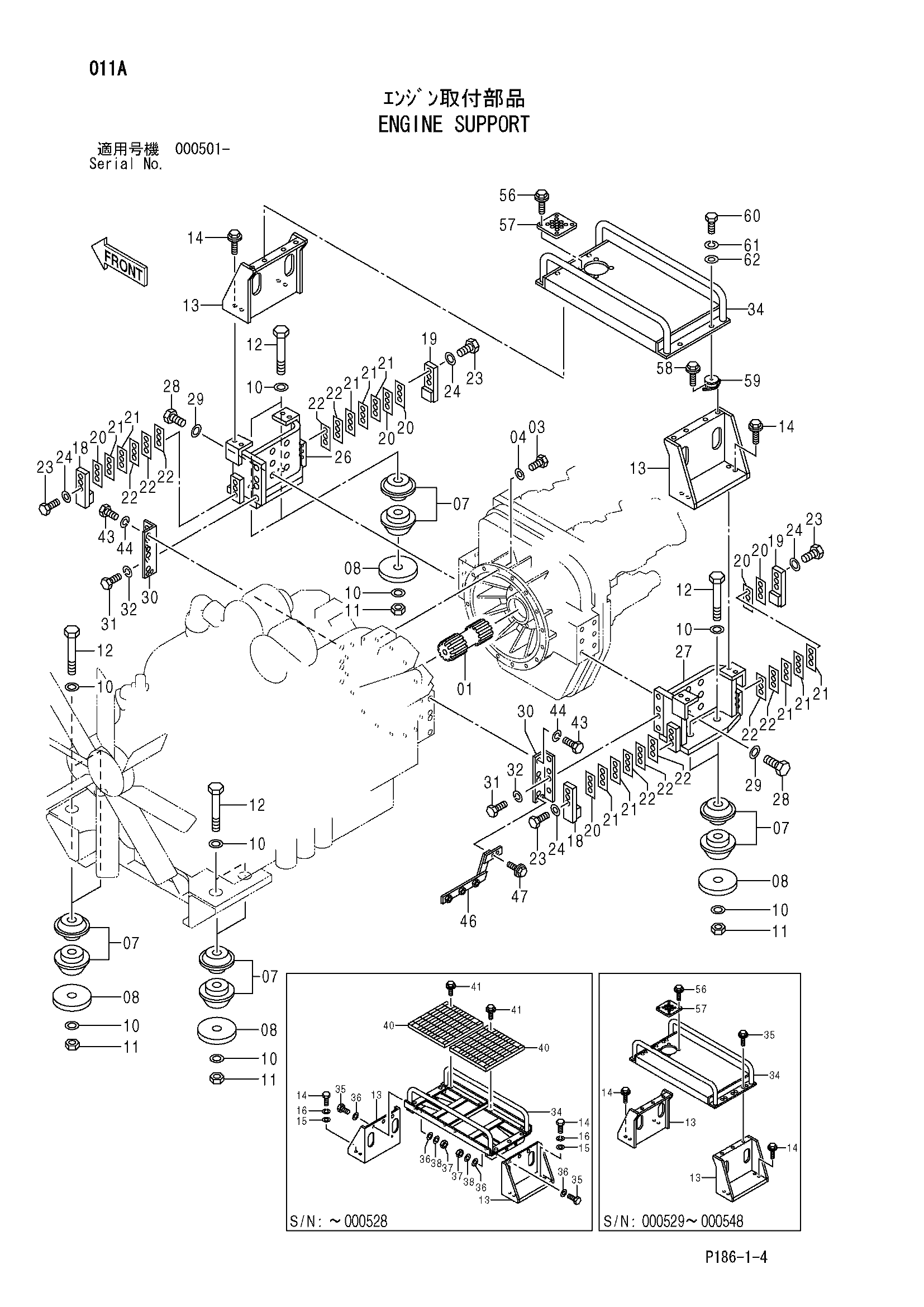

Опора двигателя — HITACHI EX2500-5

Заводская схема «Опора двигателя» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	3071319	Вал	1
03	J931250 замена: J921250	Болт	16
03	J921250	Болт	16
04	J222012	Шайба	16
07	4345248	Амортизатор	8
08	4349813	Пластина	8
10	4114410	Шайба	16
11	M663036	U-образная гайка	8
12	J833619	Болт	8
13	7032697 замена: 7042751	Ступень	2
13	7042751	Ступень	2
14	J901230	Болт	8
14	J021235	Болт с шайбой	8
14	J271235 замена: J901235	Болт с шайбой	8
15	A590112	Плоская шайба	8
16	A590912	Пружинная шайба	8
18	9756207	Ограничитель	2
19	9756208 замена: 9756207	Ограничитель	2
19	9756207	Ограничитель	2
20	4449804	Регулировочная шайба 2.3 mm	6
21	4449803	Регулировочная шайба 1.2 mm	10
22	4449802	Регулировочная шайба 0.8 mm	10
23	J931660	Болт	6
23	J931660	Болт	12
24	J222016	Шайба	6
24	J222016	Шайба	12
26	7032702	Кронштейн	1
27	7032703	Кронштейн	1
28	J833075	Болт	12
29	4114408	Шайба	12
30	4447510	Кронштейн	2
31	4380040	Болт	8
32	J219086	Пружинная шайба	8
34	7032696 замена: 7042762	Опора	1
34	7042762	Опора	1
35	J901230	Болт	6
35	J031230	Болт с шайбой	6
36	A590112	Плоская шайба	12
37	J950012	Гайка	6
38	A590912	Пружинная шайба	6
40	8076814	Ступень	2
41	J031030	Болт с шайбой	8
43	J932050	Болт	8
44	J257220	Пружинная шайба	8
46	9746842 замена: 9758427	Кронштейн	1
46	9758427	Кронштейн	1
47	J011025	Болт с шайбой	2
47	J271025 замена: J901025	Болт с шайбой	2
56	J021025	Болт с шайбой	4
56	J271025 замена: J901025	Болт с шайбой	4
57	4481219	Крышка	1
58	J011016	Болт с шайбой	8
58	J271016 замена: J901016	Болт с шайбой	8
59	4612492	Резиновая подушка	4
60	J901220	Болт	4
61	A590912	Пружинная шайба	4
62	J222012	Шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
