Ковш трубопроводы системы смазки (3)(рукоять)(экскаватор) — HITACHI EX2500-5

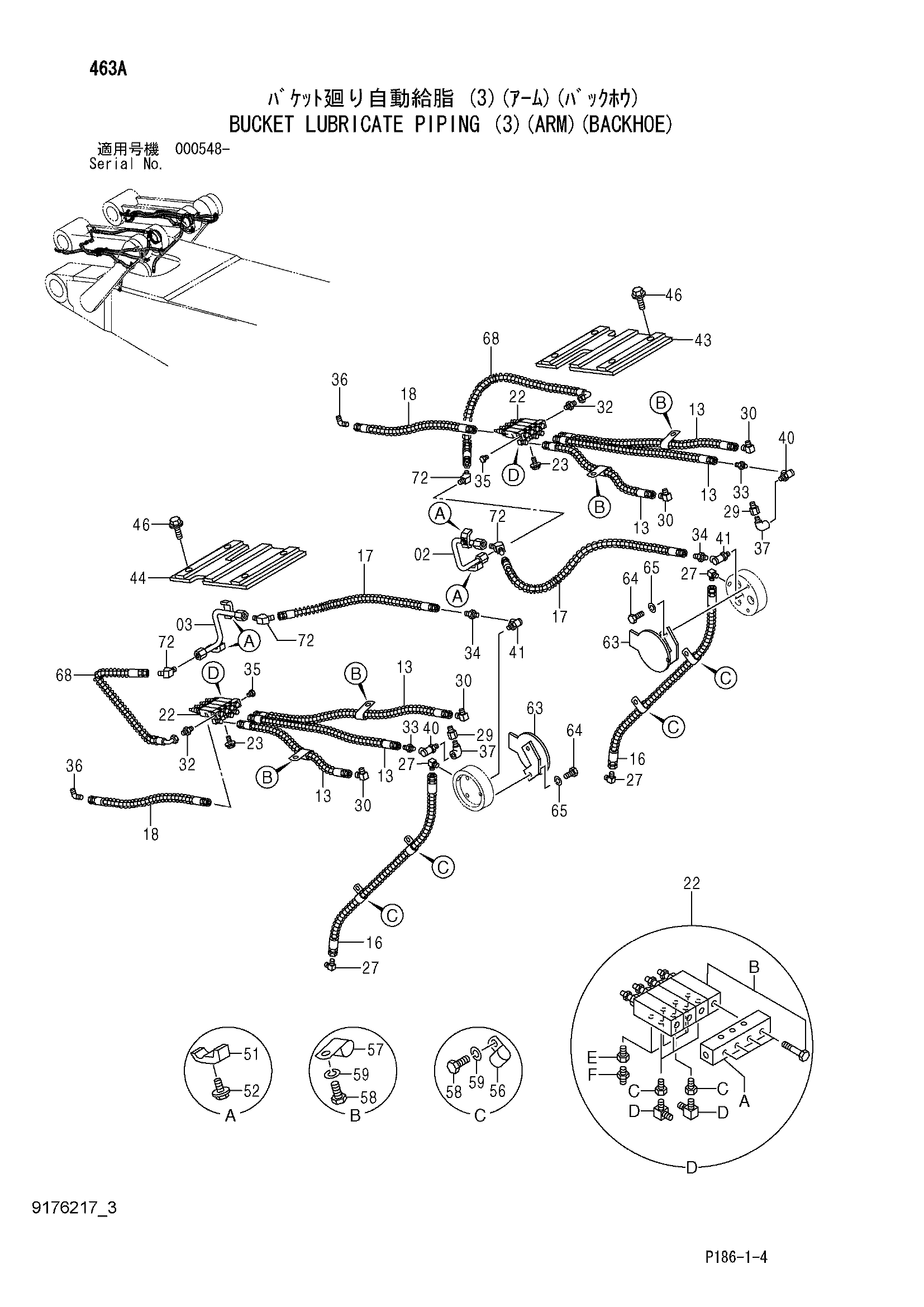

Заводская схема «Ковш трубопроводы системы смазки (3)(рукоять)(экскаватор)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	9751636	Трубка	1
03	9751637	Трубка	1
13	4411443	Шланг	6
16	4309634	Шланг	2
17	4615648	Шланг	2
18	4411446	Шланг	2
22	4411374	Клапан	2
22B	4182051	Клапан	4
22C	4253567	Адаптер	4
22D	4154656	Угловой штуцер	2
22E	4191349	Адаптер	4
22F	J75481	Пресс-маслёнка	4
23	J010845	Болт с шайбой	6
23	J260845 замена: J900845	Болт с шайбой	6
27	4154657	Угловой штуцер	4
29	4102385	Адаптер	2
30	4154656	Угловой штуцер	4
32	A852133	Адаптер	2
32A	4509180	Уплотнительное кольцо	1
33	4154651	Адаптер	2
34	4215650	Адаптер	2
35	A885003	Пробка	2
35A	4509180	Уплотнительное кольцо	1
36	4154655	Угловой штуцер	2
37	4209240	Угловой штуцер	2
40	4303480	Соединение свивел	2
41	4188721	Соединение свивел	2
43	8095169	Крышка	1
44	8095567	Крышка	1
46	J271240	Болт с шайбой	8
46A	J901240	Болт	1
46B	J222012	Шайба	1
51	4138227	Хомут трубки	4
52	J011040	Болт с шайбой	4
52	J271040 замена: J901040	Болт с шайбой	4
56	4192035	Зажим	4
57	4190277	Зажим	4
58	J901020	Болт	8
59	A590910	Пружинная шайба	8
63	8074496	Защитный кожух	2
64	J901635	Болт	4
65	A590916	Пружинная шайба	4
68	4455157	Шланг	2
72	4157919	Угловой штуцер	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
