Подогрев щиток — HITACHI EX2500-5

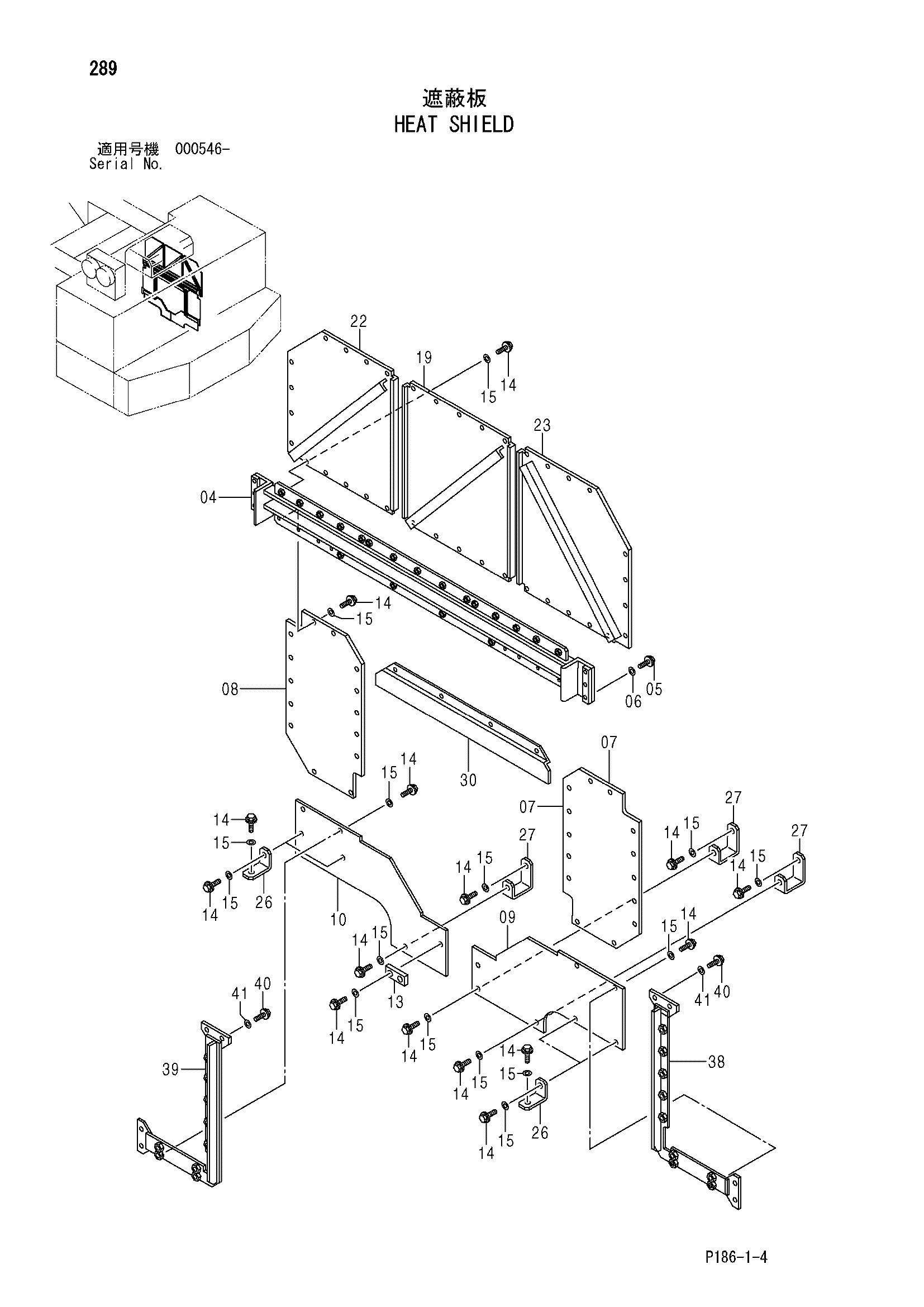

Заводская схема «Подогрев щиток» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 8087805 | Кронштейн | 1 |
| 05 | J011040 | Болт с шайбой | 6 |
| 05 | J271040 замена: J901040 | Болт с шайбой | 6 |
| 06 | 4371706 | Шайба | 6 |
| 07 | 3100585 | Крышка | 1 |
| 08 | 3100586 | Крышка | 1 |
| 08 | 3100585 | Крышка | 1 |
| 09 | 7045184 | Крышка | 1 |
| 10 | 7045185 | Крышка | 1 |
| 13 | 4350932 | Кронштейн | 1 |
| 14 | J011030 | Болт с шайбой | 93 |
| 14 | J271030 замена: J901030 | Болт с шайбой | 93 |
| 15 | 4371706 | Шайба | 93 |
| 19 | 8083842 | Крышка | 1 |
| 22 | 8083843 | Крышка | 1 |
| 23 | 8083841 | Крышка | 1 |
| 26 | 4435773 | Кронштейн | 4 |
| 27 | 9754693 | Кронштейн | 4 |
| 30 | 4611415 | Крышка | 1 |
| 38 | 8093967 | Кронштейн | 1 |
| 39 | 8093968 | Кронштейн | 1 |
| 40 | J011035 | Болт с шайбой | 8 |
| 40 | J271035 замена: J901035 | Болт с шайбой | 8 |
| 41 | 4371706 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
