Напорный фильтр — HITACHI EX2500-5

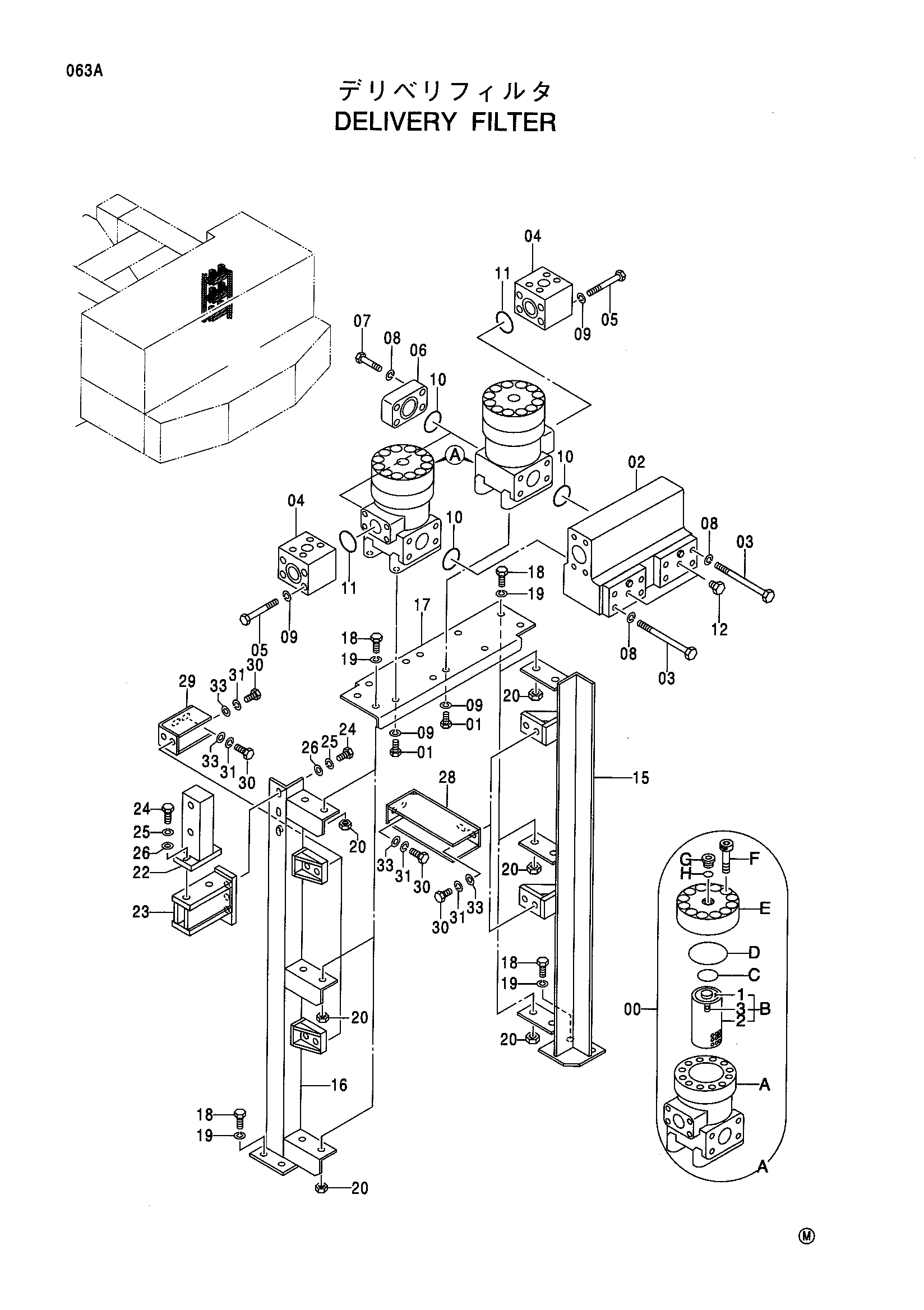

Заводская схема «Напорный фильтр» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9194082 | Напорный фильтр в сборе | 1 | |
| 00 | 9194083 | Сетчатый фильтр | 6 |
| 00A | 2022028 | Корпус | 1 |
| 00B | 4253230 | Фильтрующий элемент | 1 |
| 00B1 | 4261573 | Фильтрующий элемент | 1 |
| 00B2 | 4261574 | Крышка | 1 |
| 00B3 | M340408 | Болт с внутренним шестигранником | 2 |
| 00C | 4153536 | Уплотнительное кольцо | 1 |
| 00D | 4153546 | Уплотнительное кольцо | 1 |
| 00E | 3040192 | Крышка | 1 |
| 00F | M341660 | Болт с внутренним шестигранником | 12 |
| 00G | 4208977 | Пробка | 1 |
| 00H | 4153091 | Уплотнительное кольцо | 1 |
| 01 | J901635 | Болт | 24 |
| 02 | 4414520 | Обратный клапан | 3 |
| 03 | J912014 | Болт | 24 |
| 04 | 3070310 | Блок | 6 |
| 05 | J901606 | Болт | 24 |
| 06 | 3031029 | Крышка | 6 |
| 07 | J932070 | Болт | 24 |
| 08 | A590920 | Пружинная шайба | 48 |
| 09 | A590916 | Пружинная шайба | 48 |
| 10 | 4292385 | Уплотнительное кольцо | 12 |
| 11 | 4292384 | Уплотнительное кольцо | 6 |
| 12 | A885002 | Пробка | 6 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 8075336 | Кронштейн | 1 |
| 16 | 8075335 | Кронштейн | 1 |
| 17 | 9752124 | Кронштейн | 3 |
| 18 | J901635 | Болт | 16 |
| 19 | A590916 | Пружинная шайба | 16 |
| 20 | J950016 | Гайка | 12 |
| 22 | 8068784 | Кронштейн | 1 |
| 23 | 8068787 | Кронштейн | 1 |
| 24 | J901435 | Болт | 10 |
| 25 | A590914 | Пружинная шайба | 10 |
| 26 | A590114 | Плоская шайба | 10 |
| 28 | 8068820 | Кронштейн | 2 |
| 29 | 8068817 | Кронштейн | 2 |
| 30 | J901430 | Болт | 8 |
| 31 | A590914 | Пружинная шайба | 8 |
| 33 | J217084 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
