Кондиционер (2) — HITACHI EX2500-5

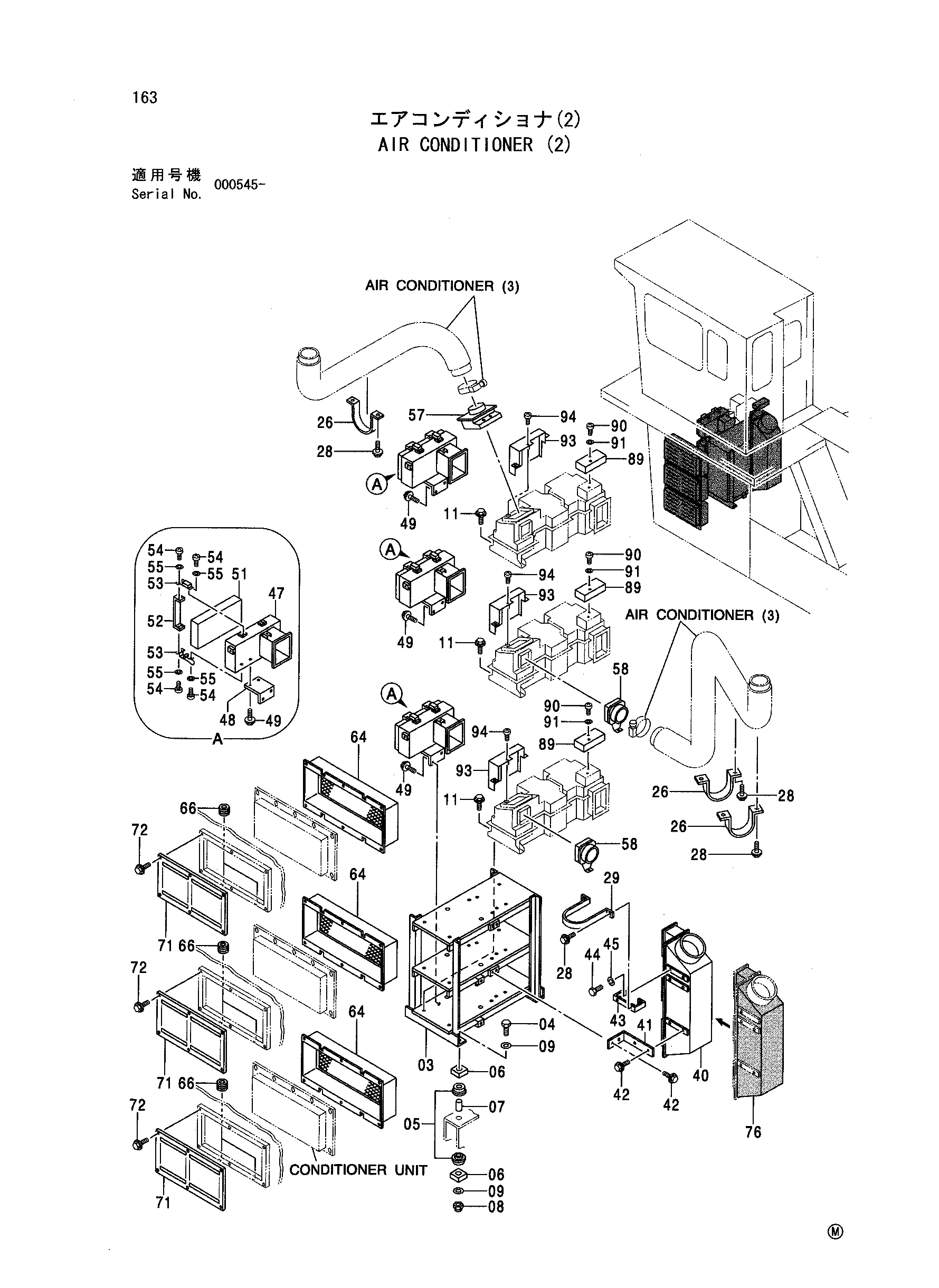

Заводская схема «Кондиционер (2)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	6015129	Стойка	1
04	J901280	Болт	4
05	4401851	Резиновая прокладка	4
06	4401877	Ограничитель	8
07	4401876	Проставка	4
08	M660012	U-образная гайка	4
09	A590112	Плоская шайба	8
11	J020820	Болт с шайбой	24
26	4353353	Хомут	4
28	J011025	Болт с шайбой	10
29	4396535	Хомут	1
40	7030190	Короб	1
41	4358106	Кронштейн	2
42	J031230	Болт с шайбой	8
43	9756713	Кронштейн	1
44	J901020	Болт	2
45	A590910	Пружинная шайба	2
47	7030729	Воздуховод	3
48	9745415	Кронштейн	3
49	J031230	Болт с шайбой	12
51	4206637	Фильтр воздушный	3
52	4379180	Кронштейн	6
53	4254200	Замок	12
54	M430306	Винт	48
55	A590903	Пружинная шайба	48
57	8063995	Воздуховод	1
58	8063997	Воздуховод	2
64	7038175	Крышка	3
66	4088401	Резиновая втулка	6
71	4304793	Пластина	3
72	J021020	Болт с шайбой	18
76	4391128	Лента	1
89	8066638	Крышка	3
90	4366441	Самонарезающий винт	6
91	A590104	Плоская шайба	6
93	8065506	Крышка	3
94	4367681	Самонарезающий винт	3

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
