Дополнительный освещение — HITACHI EX2500-5

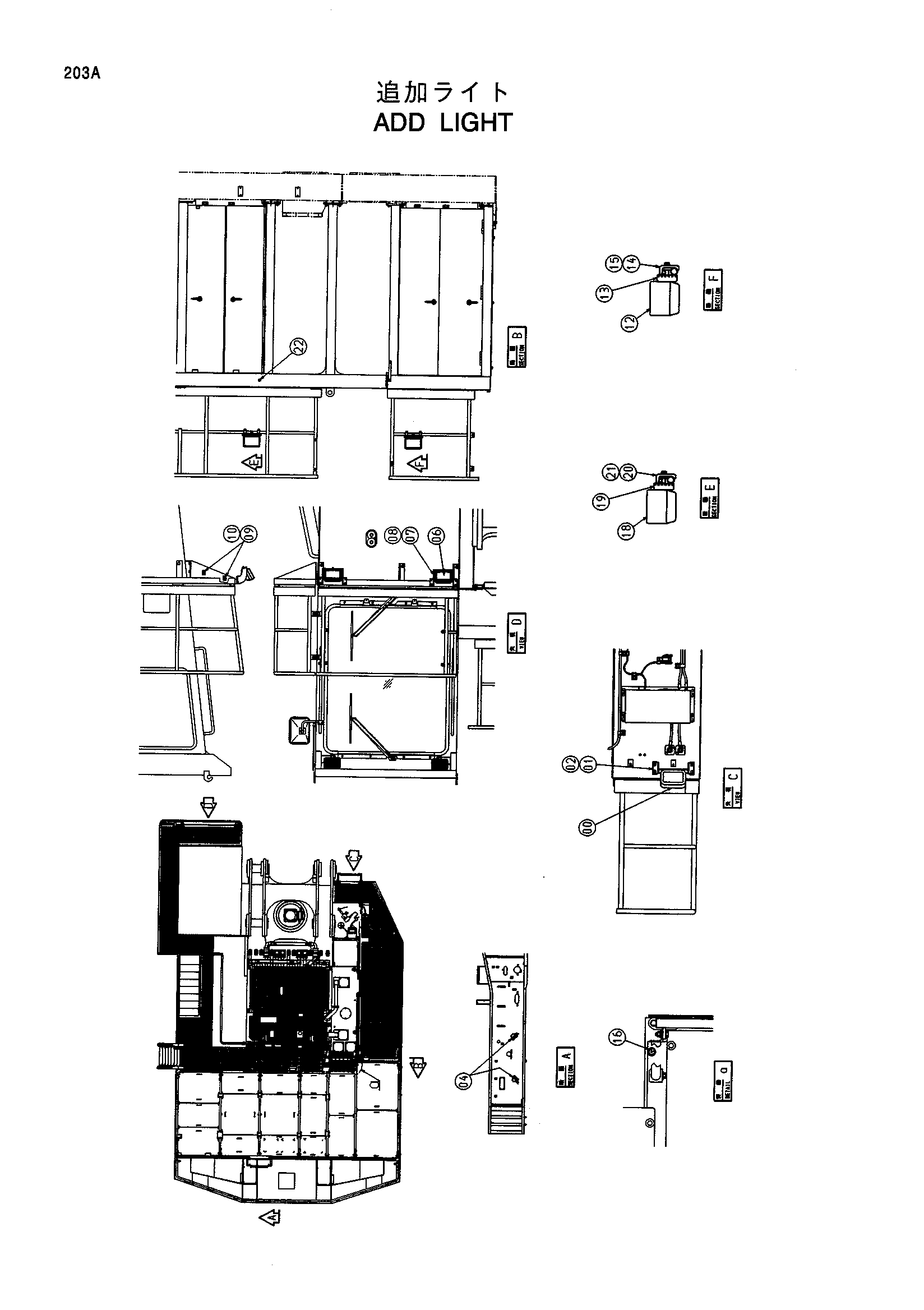

Заводская схема «Дополнительный освещение» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4336570 | Фара | 1 |
| 00A | 4326801 | Ленс блок | 1 |
| 00B | 4326802 | Рама | 1 |
| 00C | 4285648 | Лампа | 1 |
| 00D | 4326803 | Прокладка | 1 |
| 00E | 4307026 | Шайба | 1 |
| 00F | 4307027 | Винт | 4 |
| 00G | A590114 | Плоская шайба | 1 |
| 00H | A590914 | Пружинная шайба | 1 |
| 00I | J952014 | Гайка | 1 |
| 01 | 8074566 | Кронштейн | 1 |
| 02 | J021025 | Болт с шайбой | 4 |
| 04 | 4336570 | Фара | 2 |
| 04A | 4326801 | Ленс блок | 1 |
| 04B | 4326802 | Рама | 1 |
| 04C | 4285648 | Лампа | 1 |
| 04D | 4326803 | Прокладка | 1 |
| 04E | 4307026 | Шайба | 1 |
| 04F | 4307027 | Винт | 4 |
| 04G | A590114 | Плоская шайба | 1 |
| 04H | A590914 | Пружинная шайба | 1 |
| 04I | J952014 | Гайка | 1 |
| 06 | 4336570 | Фара | 2 |
| 06A | 4326801 | Ленс блок | 1 |
| 06B | 4326802 | Рама | 1 |
| 06C | 4285648 | Лампа | 1 |
| 06D | 4326803 | Прокладка | 1 |
| 06E | 4307026 | Шайба | 1 |
| 06F | 4307027 | Винт | 4 |
| 06G | A590114 | Плоская шайба | 1 |
| 06H | A590914 | Пружинная шайба | 1 |
| 06I | J952014 | Гайка | 1 |
| 07 | 8059828 | Кронштейн | 2 |
| 08 | J021025 | Болт с шайбой | 4 |
| 09 | 4190261 | Зажим | 4 |
| 10 | J011020 | Болт с шайбой | 4 |
| 12 | 4336570 | Фара | 1 |
| 12A | 4326801 | Ленс блок | 1 |
| 12B | 4326802 | Рама | 1 |
| 12C | 4285648 | Лампа | 1 |
| 12D | 4326803 | Прокладка | 1 |
| 12E | 4307026 | Шайба | 1 |
| 12F | 4307027 | Винт | 4 |
| 12G | A590114 | Плоская шайба | 1 |
| 12H | A590914 | Пружинная шайба | 1 |
| 12I | J952014 | Гайка | 1 |
| 13 | 9749858 | Кронштейн | 1 |
| 14 | 4053595 | Хомут трубки | 2 |
| 15 | J011255 | Болт с шайбой | 2 |
| 16 | 4209572 | Резиновая втулка | 1 |
| 18 | 4336570 | Фара | 1 |
| 18A | 4326801 | Ленс блок | 1 |
| 18B | 4326802 | Рама | 1 |
| 18C | 4285648 | Лампа | 1 |
| 18D | 4326803 | Прокладка | 1 |
| 18E | 4307026 | Шайба | 1 |
| 18F | 4307027 | Винт | 4 |
| 18G | A590114 | Плоская шайба | 1 |
| 18H | A590914 | Пружинная шайба | 1 |
| 18I | J952014 | Гайка | 1 |
| 19 | 9749858 | Кронштейн | 1 |
| 20 | 4053595 | Хомут трубки | 2 |
| 21 | J011255 | Болт с шайбой | 2 |
| 22 | 445100 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
