Гидроцилиндр стрелы — HITACHI EX2500-5

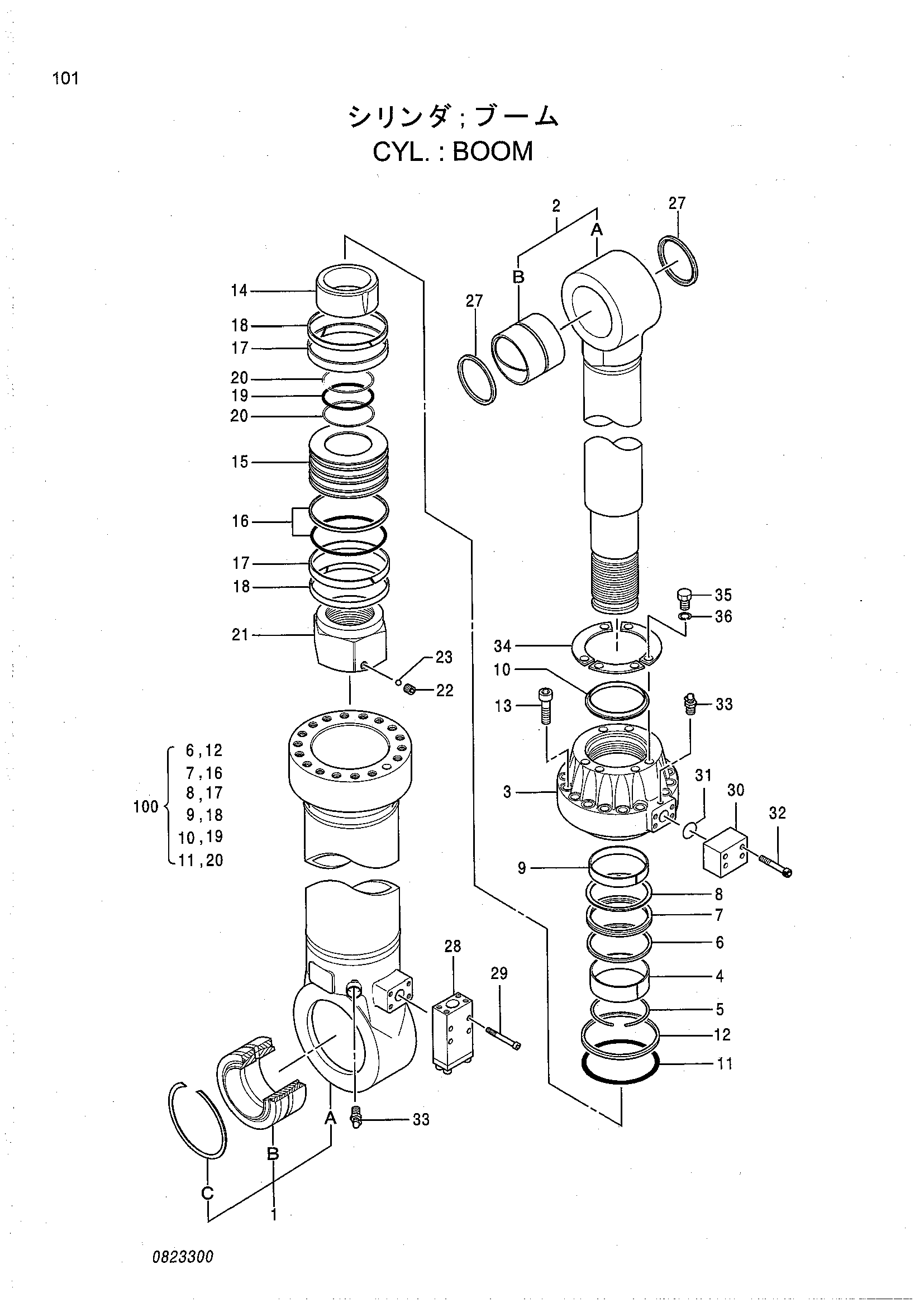

Заводская схема «Гидроцилиндр стрелы» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4461232	Гидроцилиндр стрелы	1
1	0823301	Труба гидроцилиндра	1
1A	0823302	Труба гидроцилиндра	1
1B	0317321	Подшипник. спхерикал	1
1C	0317322	Стопорное кольцо	1
2	0823303	Шток поршня	1
2A	0823304	Шток поршня	1
2B	4379184	Втулка пальца	1
3	0823305	Головка гидроцилиндра	1
4	4392641	Втулка	1
5	4392643	Стопорное кольцо	1
6	0705703	Кольцо	1
7	0705704	U-образная манжета	1
8	0705705	Опорное кольцо	1
9	0705706	Направляющее кольцо	1
10	0743103	Грязесъёмное кольцо	1
11	0717102	Уплотнительное кольцо	1
12	0717103	Опорное кольцо	1
13	0317311	Болт с внутренним шестигранником	17
14	4393527	Амортизирующий подшипник	1
15	0705711	Поршень	1
16	0705712	Уплотнительное кольцо	1
17	0705713	Направляющее кольцо	2
18	0705714	Направляющее кольцо	2
19	0317319	Уплотнительное кольцо	1
20	0257007	Опорное кольцо	2
21	0705715	Гайка	1
22	0705716	Установочный винт	1
23	0436405	Стальной шарик	1
27	4392650	Пылезащитное уплотнение	2
28	4465249	Клапан замедленного возврата	1
29	0317604	Болт с внутренним шестигранником	4
30	0705718	Соединение	1
31	0317224	Уплотнительное кольцо	1
32	0317226	Болт с внутренним шестигранником	4
33	0643016	Воздушный клапан	2
34	0823306	Пластина	3
35	0360703	Болт	6
36	0360704	Пружинная шайба	6
100	4422494	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
