Двигатель отопитель трубопроводы (2) — HITACHI EX2500-5

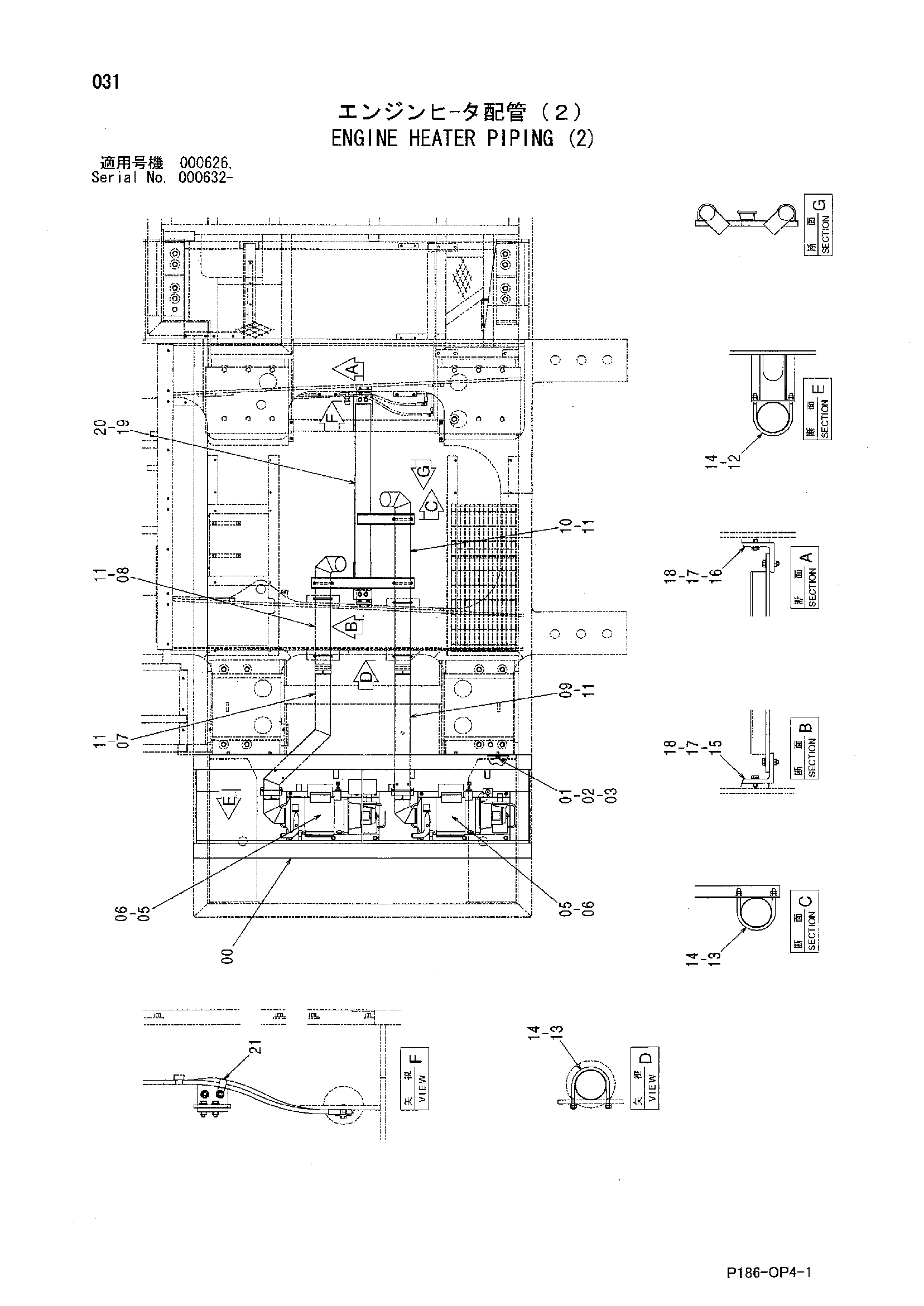

Заводская схема «Двигатель отопитель трубопроводы (2)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011159 | Опора | 1 |
| 01 | J901635 | Болт | 8 |
| 02 | A590916 | Пружинная шайба | 8 |
| 03 | A590116 | Плоская шайба | 8 |
| 05 | 4404575 | Отопитель | 2 |
| 06 | J271230 | Болт с шайбой | 10 |
| 06A | J901230 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | 8107765 | Глушитель | 1 |
| 08 | 8107767 | Глушитель | 1 |
| 09 | 8107766 | Глушитель | 1 |
| 10 | 8107768 | Глушитель | 1 |
| 11 | 4263766 | Хомут шланга | 4 |
| 12 | 4656262 | U-образный болт | 2 |
| 13 | 4404553 | U-образный болт | 7 |
| 14 | J950010 | Гайка | 36 |
| 15 | 9749355 | Кронштейн | 1 |
| 16 | 9749354 | Кронштейн | 1 |
| 17 | J921230 | Болт | 4 |
| 18 | J222012 | Шайба | 4 |
| 19 | 7051960 | Опора | 1 |
| 20 | J271245 | Болт с шайбой | 4 |
| 20A | J901245 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | 4190292 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
