Гидроцилиндр. защита (погрузчик) — HITACHI EX2500-5

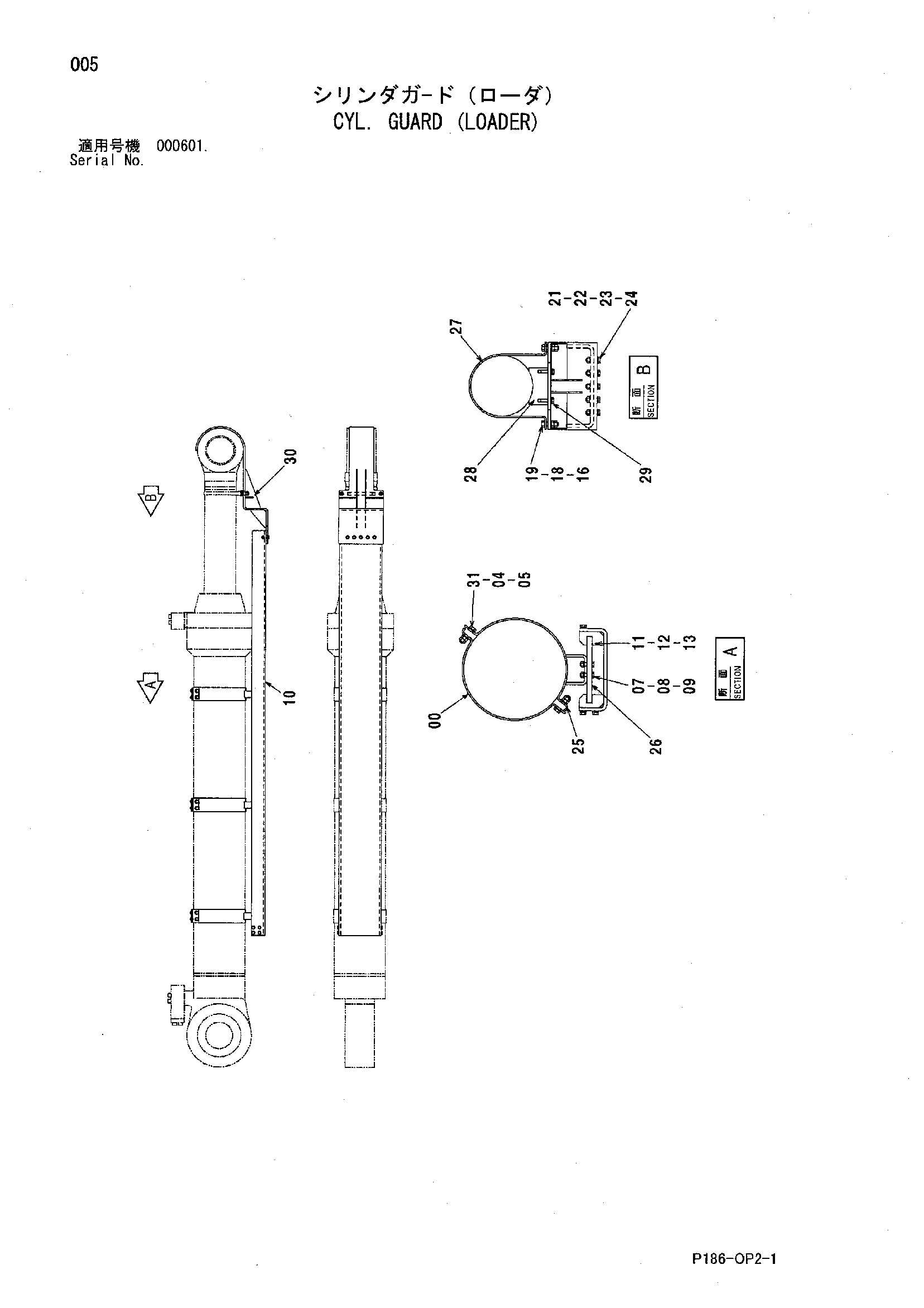

Заводская схема «Гидроцилиндр. защита (погрузчик)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3099955 | Хомут | 6 |
| 04 | A590114 | Плоская шайба | 48 |
| 05 | J950014 | Гайка | 48 |
| 07 | J901245 | Болт | 12 |
| 08 | A590912 | Пружинная шайба | 12 |
| 09 | J950012 | Гайка | 12 |
| 10 | 8094780 | Защитный кожух | 2 |
| 11 | 4382560 | Направляющая | 4 |
| 12 | J901235 | Болт | 16 |
| 13 | A590912 | Пружинная шайба | 16 |
| 16 | J901455 | Болт | 4 |
| 18 | A590114 | Плоская шайба | 8 |
| 19 | J950014 | Гайка | 8 |
| 21 | J901245 | Болт | 10 |
| 22 | A590912 | Пружинная шайба | 10 |
| 23 | A590112 | Плоская шайба | 10 |
| 24 | J950012 | Гайка | 10 |
| 25 | 8093268 | Хомут | 6 |
| 26 | 8093267 | Направляющая | 2 |
| 27 | 4608608 | Хомут | 2 |
| 28 | 4608607 | Блок | 2 |
| 29 | J271230 | Болт с шайбой | 4 |
| 29A | J901230 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 30 | 7044827 | Крышка | 2 |
| 31 | J901465 | Болт | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
