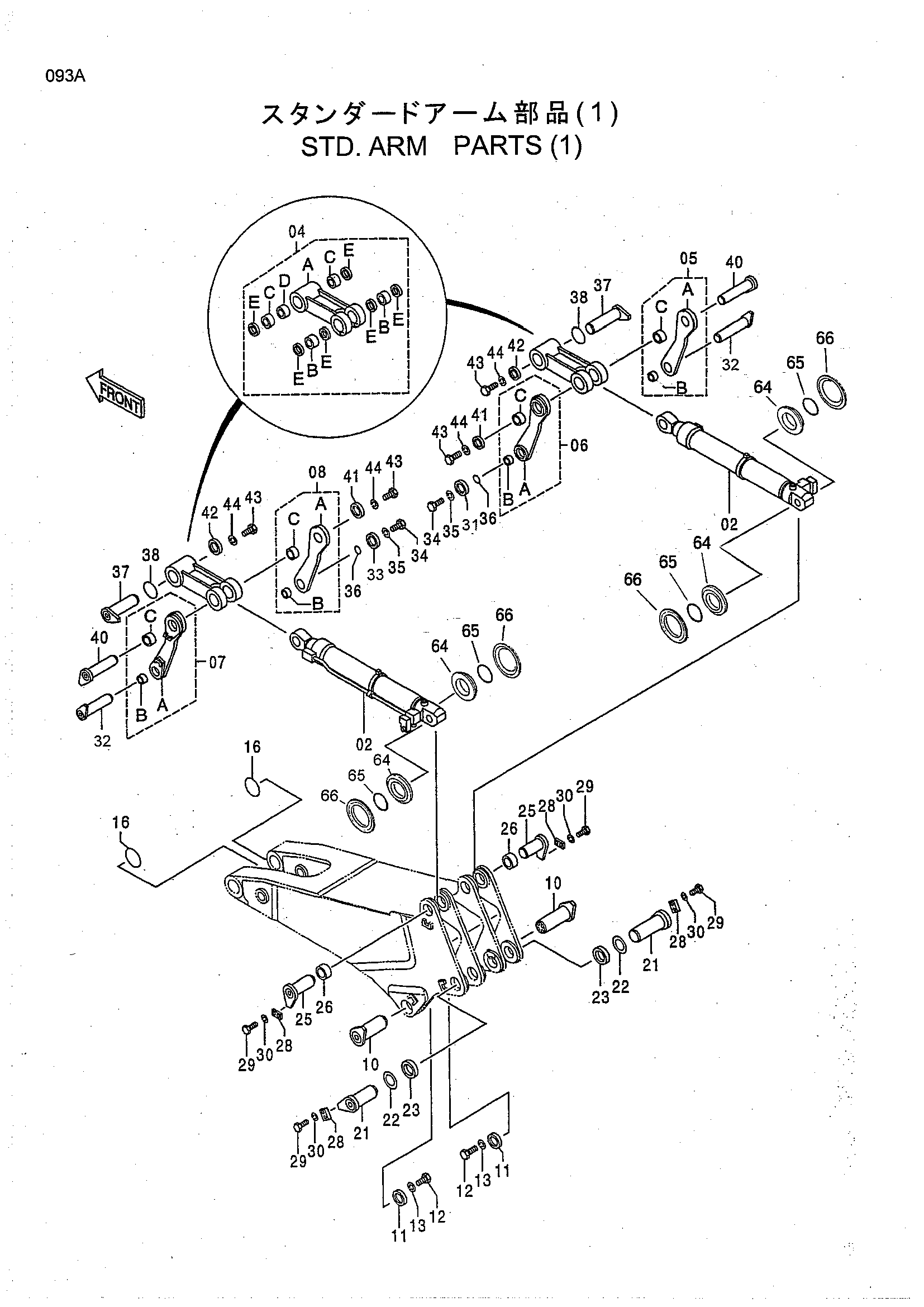

STD. рукоять детали (1) — HITACHI EX2500-5

Заводская схема «STD. рукоять детали (1)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4461234	Гидроцилиндр ковша	2
04	9161459	Тяга A	2
04A	7033163	Тяга	1
04B	4385642	Втулка	2
04C	4259254	Втулка	2
04D	4386084	Проставка	1
04E	4083968	Пылезащитное уплотнение	6
05	9161503	Тяга B	1
05A	7033167	Тяга	1
05B	4098098	Втулка	1
05C	4244836	Втулка	1
06	9161504	Тяга B	1
06A	7033168	Тяга	1
06B	4098098	Втулка	1
06C	4244836	Втулка	1
07	9161505	Тяга B	1
07A	7033169	Тяга	1
07B	4098098	Втулка	1
07C	4244836	Втулка	1
08	9161506	Тяга B	1
08A	7033170	Тяга	1
08B	4098098	Втулка	1
08C	4244836	Втулка	1
10	8068961	Палец	2
11	4393391	Ограничитель	2
12	J912060	Болт	8
13	A590920	Пружинная шайба	8
16	4182053	Уплотнительное кольцо	4
21	8068969	Палец	2
22	4385746	Пластина	2
23	4385747	Пластина	2
25	8068972	Палец	2
26	4466712	Проставка	2
28	4192930	Пластина	4
29	J912450	Болт	8
30	A590924	Пружинная шайба	8
31	4411377	Ограничитель	2
32	8074754	Палец	2
33	4411376	Ограничитель	2
34	J901645	Болт	6
35	A590916	Пружинная шайба	6
36	984338	Уплотнительное кольцо	2
37	8068995	Палец	2
38	4182052	Уплотнительное кольцо	2
40	8068990	Палец	2
41	4411378	Ограничитель	2
42	4393385	Ограничитель	4
43	J901645	Болт	12
44	A590916	Пружинная шайба	12
64	4466776	Шайба	4
65	4152604	Пылезащитное уплотнение	4
66	4152607	Пылезащитное уплотнение	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
