Крышка (гусеница) — HITACHI EX2500-5

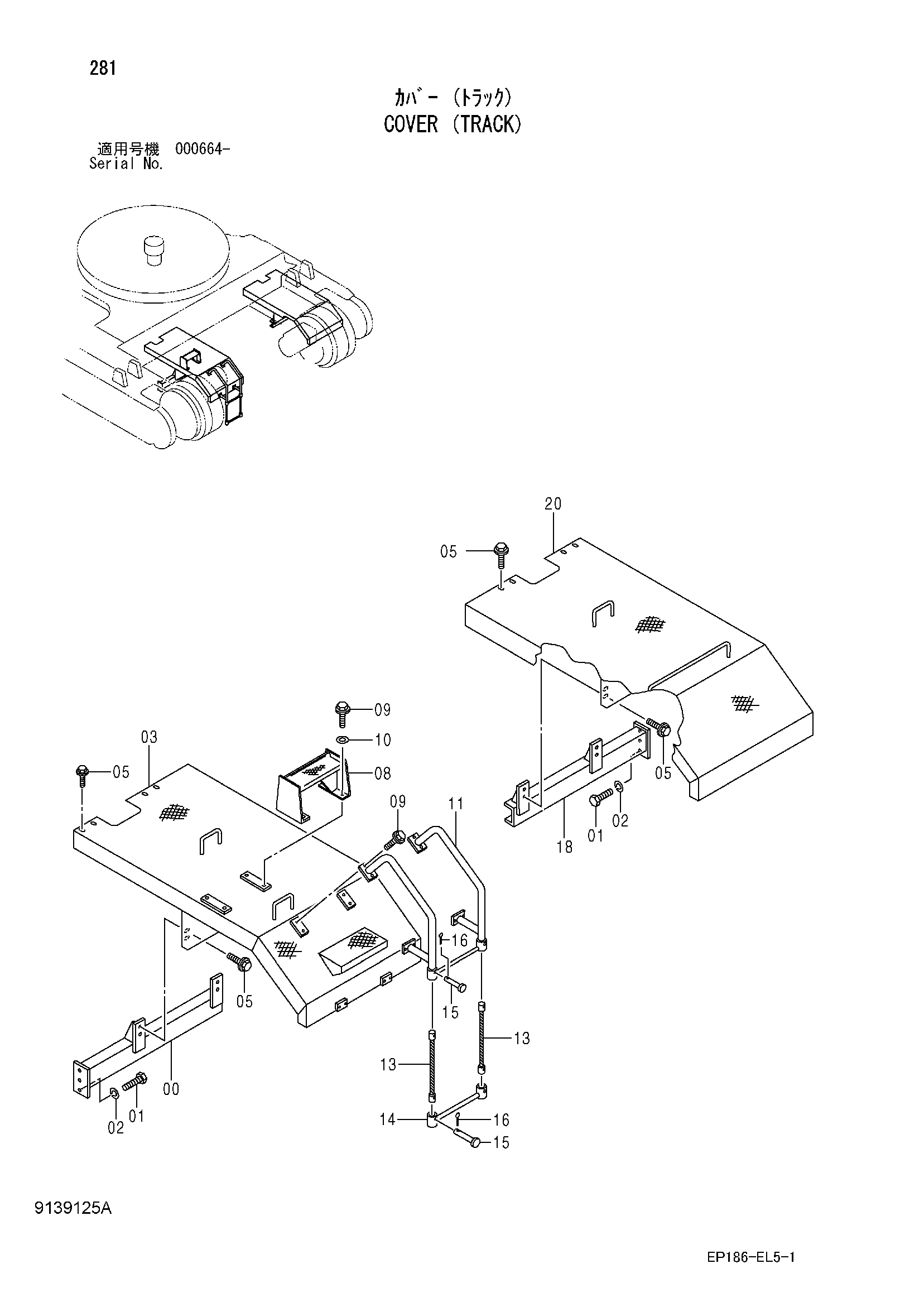

Заводская схема «Крышка (гусеница)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8062853 | Опора | 1 |
| 01 | J901635 | Болт | 6 |
| 02 | A590916 | Пружинная шайба | 6 |
| 03 | 6019554 | Крышка | 1 |
| 05 | J281235 | Болт с шайбой | 16 |
| 05A | J901235 | Болт | 1 |
| 05B | 4249324 | Шайба | 1 |
| 08 | 8061435 | Ступень | 1 |
| 09 | J271230 | Болт с шайбой | 12 |
| 09A | J901230 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | A590112 | Плоская шайба | 4 |
| 11 | 8081761 | Ступень | 1 |
| 13 | 4200559 | Канат провод | 2 |
| 14 | 9727401 | Ступень | 4 |
| 15 | 4200558 | Палец | 4 |
| 16 | A764020 | Шплинт | 4 |
| 18 | 8068224 | Опора | 1 |
| 20 | 6016469 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
