Рукоять 4.2M — HITACHI EX2500-5

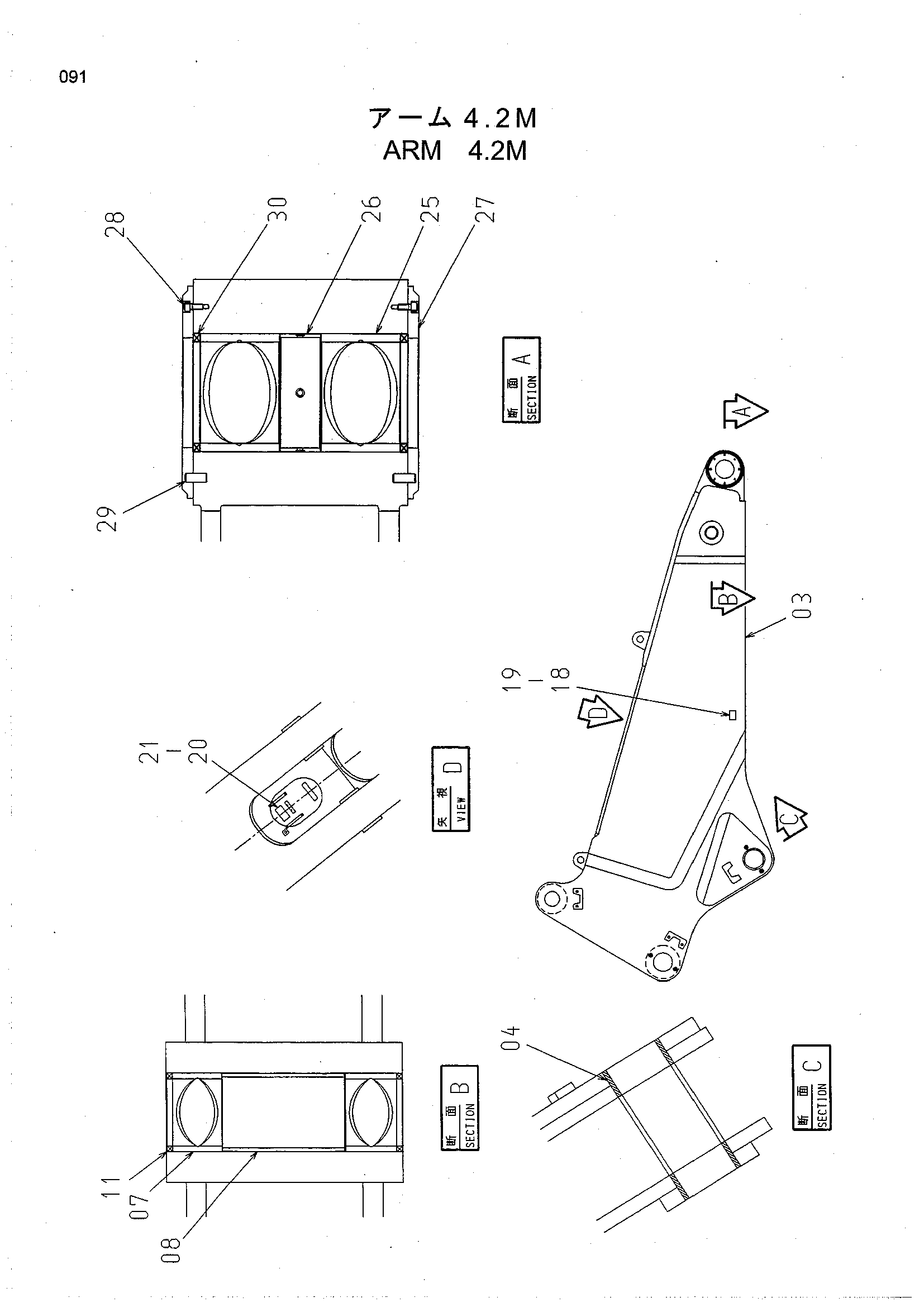

Заводская схема «Рукоять 4.2M» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9205805 | Рукоять в сборе | 1 | |
| 04 | 4385595 | Втулка | 4 |
| 07 | 3060581 | Втулка | 4 |
| 08 | 4386083 | Проставка | 2 |
| 11 | 4083971 | Пылезащитное уплотнение | 4 |
| 18 | 4222972 | Информационная табличка | 1 |
| 19 | M492564 | Приводной винт | 4 |
| 20 | 3093101 | Информационная табличка | 1 |
| 21 | M492964 | Приводной винт | 4 |
| 25 | 4354850 | Втулка | 4 |
| 26 | 4464736 | Проставка | 2 |
| 27 | 3093765 | Упорная пластина | 4 |
| 28 | M341020 | Болт с внутренним шестигранником | 16 |
| 29 | J401640 | Установочный штифт | 16 |
| 30 | 4175470 | Пылезащитное уплотнение | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
