Гидробак (3) — HITACHI EX2500-5

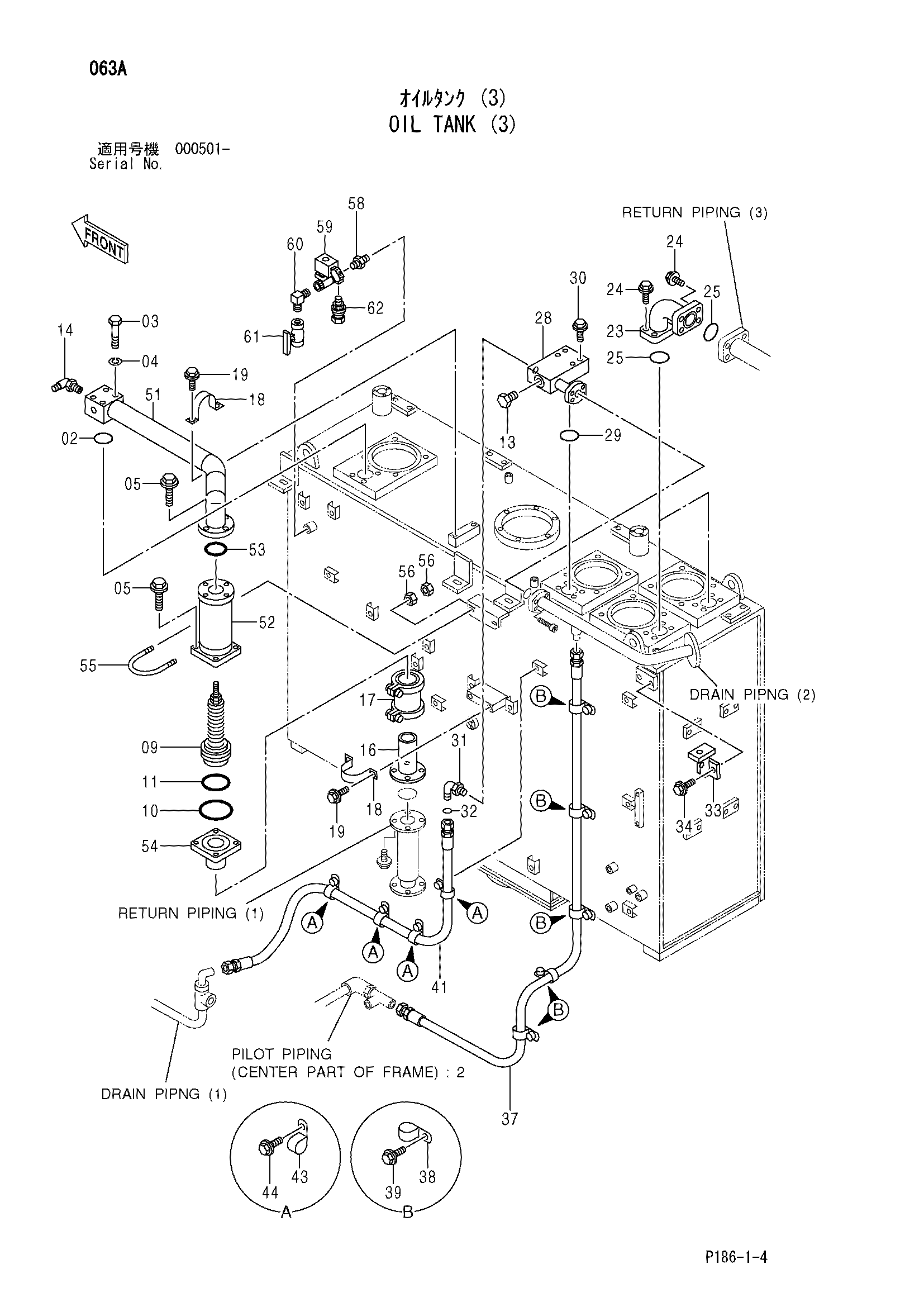

Заводская схема «Гидробак (3)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4153541	Уплотнительное кольцо	1
03	J901202	Болт	4
04	A590912	Пружинная шайба	4
05	J011240	Болт с шайбой	8
05	J271240 замена: J901240	Болт с шайбой	8
09	4354148	Клапан	1
10	4153549	Уплотнительное кольцо	1
11	4153555	Уплотнительное кольцо	1
13	A885008	Пробка	1
13A	4506429	Уплотнительное кольцо	1
14	A852332	Угловой штуцер	1
14A	4509180	Уплотнительное кольцо	1
16	9743098	Трубка	1
17	4071215	Муфта	1
18	4000909	Хомут трубки	2
19	J011020	Болт с шайбой	4
19	J271020 замена: J901020	Болт с шайбой	4
23	9743130	Трубка	2
24	J011240	Болт с шайбой	16
24	J271240 замена: J901240	Болт с шайбой	16
25	4153541	Уплотнительное кольцо	4
28	8066494	Блок	1
29	4153541	Уплотнительное кольцо	1
30	J011280	Болт с шайбой	4
30	J271280 замена: J901280	Болт с шайбой	4
31	A853388	Угловой штуцер	1
31A	4506429	Уплотнительное кольцо	1
32	4187328	Уплотнительное кольцо	1
33	8066517	Кронштейн	1
34	J011235	Болт с шайбой	2
34	J271235 замена: J901235	Болт с шайбой	2
37	4372618	Шланг	1
38	4190263	Зажим	5
39	J011020	Болт с шайбой	5
39	J271020 замена: J901020	Болт с шайбой	5
41	4447224	Шланг	1
43	4190264	Зажим	4
44	J011020	Болт с шайбой	4
44	J271020 замена: J901020	Болт с шайбой	4
51	8076588	Трубка	1
52	7036715	Корпус	1
53	4153543	Уплотнительное кольцо	1
54	9752872	Трубка	1
55	4421178	U-образный болт	1
56	J950010	Гайка	4
58	4208243	Адаптер	1
58A	4506424	Уплотнительное кольцо	1
59	4411269	Клапан	1
60	4320827	Угловой штуцер	1
61	4203434	Шаровой клапан	1
62	4416569	Разъём	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
