Топливный радиатор — HITACHI EX2500-5

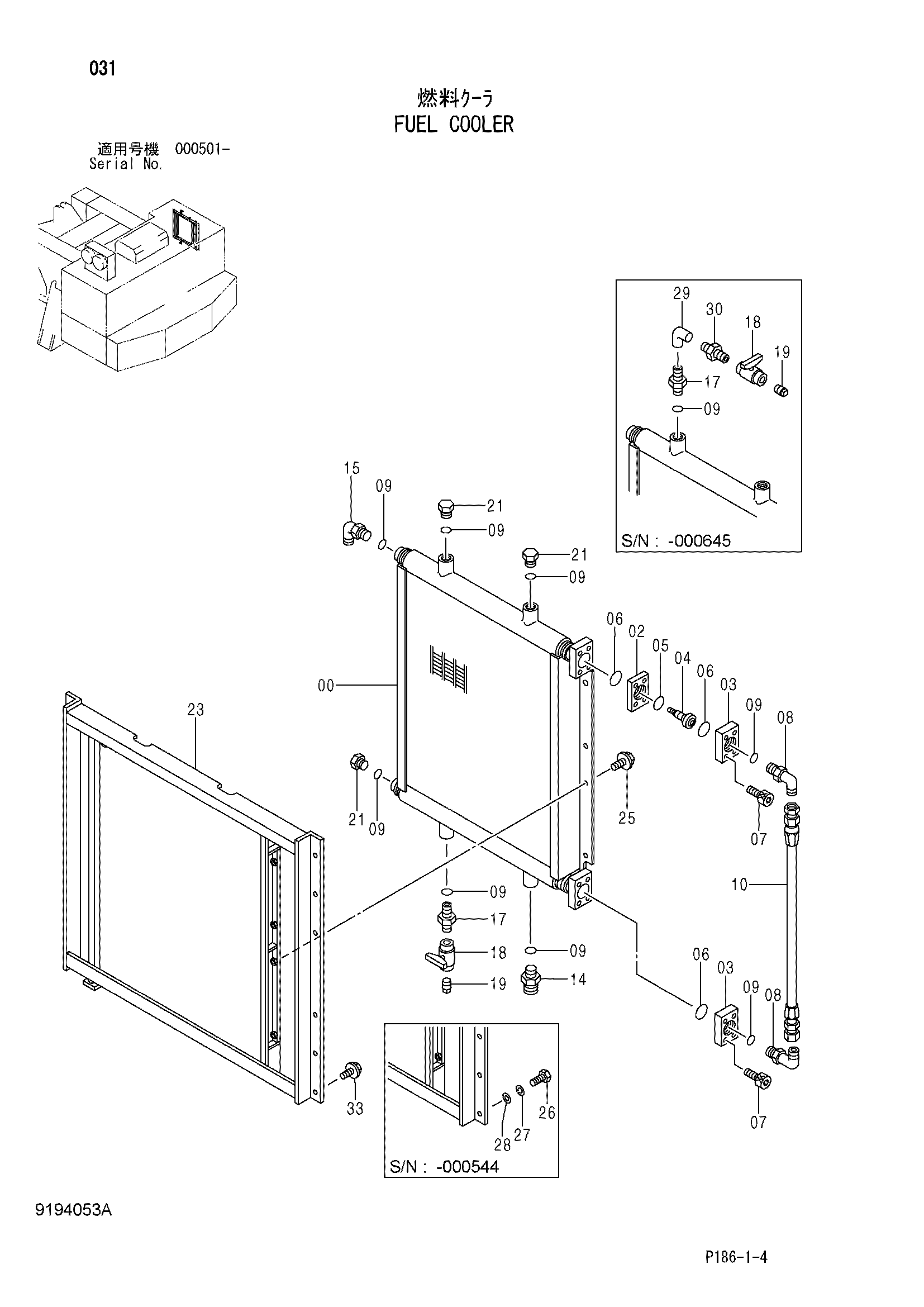

Заводская схема «Топливный радиатор» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4432703 замена: 4682464 | Радиатор | 1 |
| 00 | 4682464 | Радиатор | 1 |
| 02 | 3075665 | Фланец | 1 |
| 03 | 3091130 | Фланец | 2 |
| 04 | 4362092 | Клапан | 1 |
| 05 | 4294621 | Уплотнительное кольцо | 1 |
| 06 | 4292387 | Уплотнительное кольцо | 3 |
| 07 | J781050 | Болт с внутренним шестигранником | 8 |
| 08 | 4173024 | Угловой штуцер | 2 |
| 09 | 4366528 | Уплотнительное кольцо | 8 |
| 10 | 4448329 | Шланг | 1 |
| 14 | 4449060 | Адаптер | 1 |
| 15 | 4169599 | Угловой штуцер | 1 |
| 17 | 4340525 | Адаптер | 2 |
| 17 | 4340525 | Адаптер | 1 |
| 18 | 4203434 | Шаровой клапан | 2 |
| 18 | 4203434 | Шаровой клапан | 1 |
| 19 | 94-2025 | Пробка | 2 |
| 19 | 94-2025 | Пробка | 1 |
| 21 | 4113926 | Пробка | 2 |
| 21 | 4113926 | Пробка | 3 |
| 23 | 7039728 замена: 6022697 | Кронштейн | 1 |
| 23 | 6022697 | Кронштейн | 1 |
| 23 | 6028636 | Кронштейн | 1 |
| 25 | J011025 | Болт с шайбой | 8 |
| 25 | J271025 замена: J901025 | Болт с шайбой | 8 |
| 26 | J901020 | Болт | 12 |
| 27 | A590912 | Пружинная шайба | 12 |
| 28 | A590110 | Плоская шайба | 12 |
| 29 | 94-0618 | Угловой штуцер | 1 |
| 30 | 94-1704 | Адаптер | 1 |
| 33 | J021025 | Болт с шайбой | 12 |
| 33 | J271025 замена: J901025 | Болт с шайбой | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
