Пилотные гидролинии (фламе)(центральный)(3) — HITACHI EX2500-5

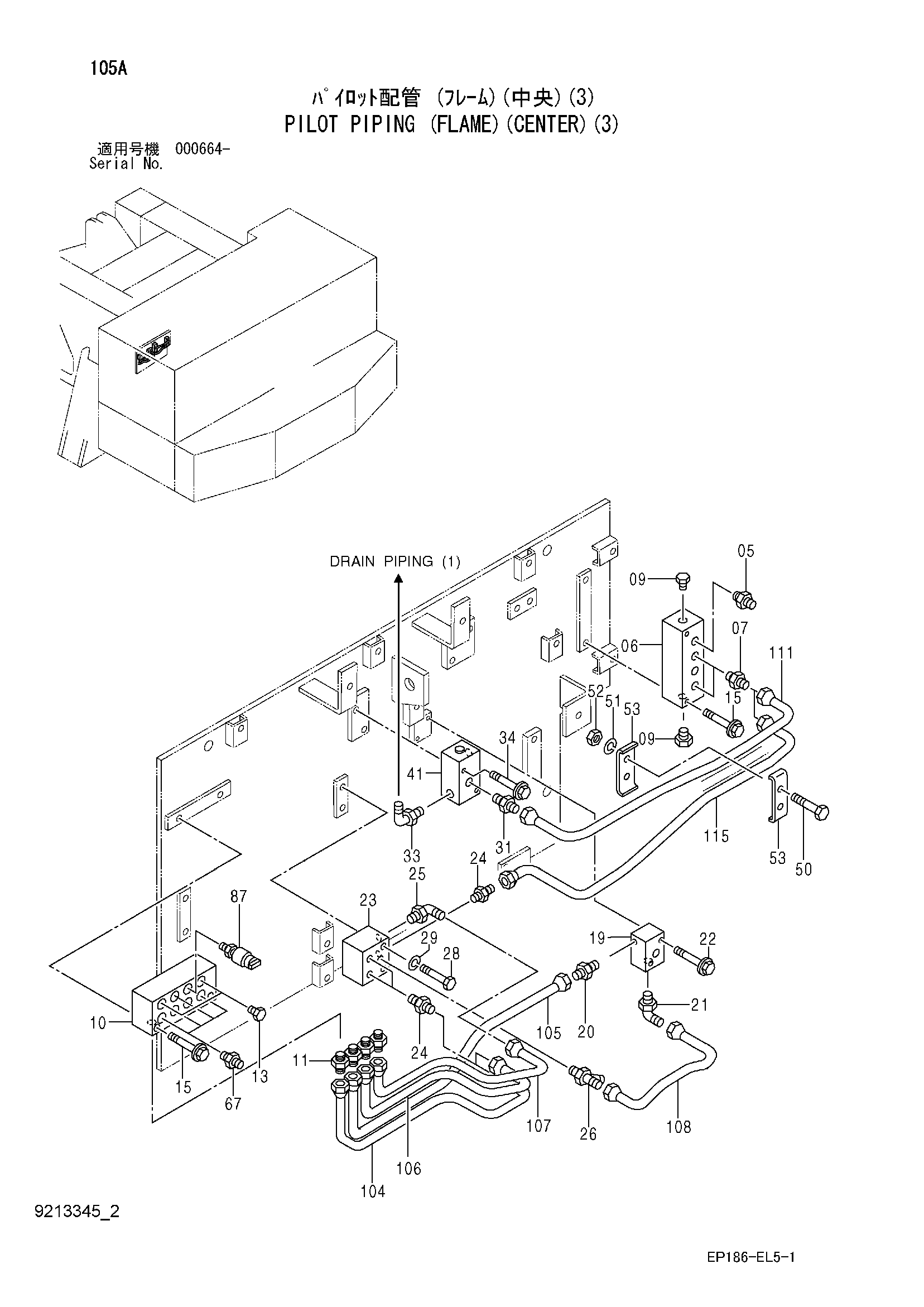

Заводская схема «Пилотные гидролинии (фламе)(центральный)(3)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | A852133 | Адаптер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4343969 | Коллектор | 1 |
| 07 | 4255304 | Штуцер трубки | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A885003 | Пробка | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4460354 | Коллектор | 1 |
| 11 | 4255304 | Штуцер трубки | 4 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A885002 | Пробка | 3 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 15 | J271065 | Болт с шайбой | 4 |
| 15A | J901065 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 19 | 4195759 | Челночный клапан | 1 |
| 20 | 4255304 | Штуцер трубки | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4293950 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | J271055 | Болт с шайбой | 2 |
| 22A | J901055 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | 4185740 | Челночный клапан | 1 |
| 24 | 4255304 | Штуцер трубки | 3 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4293950 | Угловой штуцер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4344050 | Тройник | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 28 | J900660 | Болт | 2 |
| 29 | A590906 | Пружинная шайба | 2 |
| 31 | 4255304 | Штуцер трубки | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 33 | A852322 | Угловой штуцер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | J271065 | Болт с шайбой | 2 |
| 34A | J901065 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 41 | 4272850 | Клапан | 1 |
| 50 | J900625 | Болт | 2 |
| 51 | A590906 | Пружинная шайба | 2 |
| 52 | M500605 | Гайка | 2 |
| 53 | 4344349 | Хомут | 2 |
| 67 | A852123 | Адаптер | 4 |
| 67A | 957366 | Уплотнительное кольцо | 1 |
| 87 | 4436535 | Датчик давления | 1 |
| 104 | 4346983 | Трубка | 1 |
| 105 | 4346984 | Трубка | 1 |
| 106 | 4346985 | Трубка | 1 |
| 107 | 4346986 | Трубка | 1 |
| 108 | 4346987 | Трубка | 1 |
| 111 | 4346990 | Трубка | 1 |
| 115 | 4366445 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
