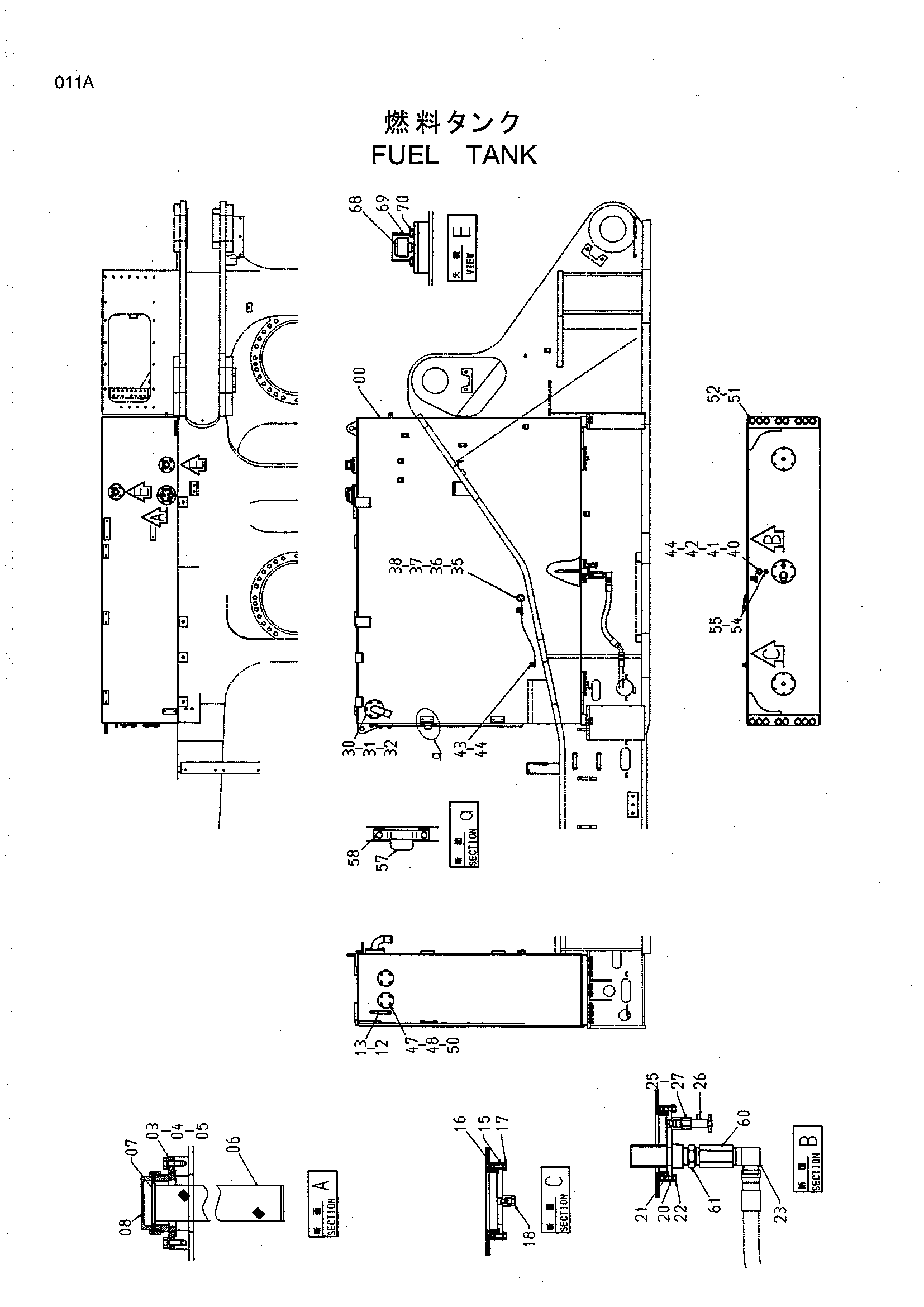

Топливный бак — HITACHI EX2500-5

Заводская схема «Топливный бак» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	9756813	Фланец	1
04	A810115	Уплотнительное кольцо	1
05	J011025	Болт с шайбой	6
06	4188368	Сетчатый фильтр	1
07	4031285	Манжета резиновый	1
08	3502384	Колпачок	1
12	449558	Уплотнительная шайба	4
13	8033923	Указатель уровня	1
13A	4100967	Болт	2
15	8062009	Крышка	2
16	A810165	Уплотнительное кольцо	2
17	J011025	Болт с шайбой	12
18	4092534	Пробка	2
18A	4509180	Уплотнительное кольцо	1
20	8086092	Крышка	1
21	A810165	Уплотнительное кольцо	1
22	J011025	Болт с шайбой	6
23	94-1407	Угловой штуцер	1
25	4506418	Уплотнительное кольцо	1
26	4094354	Кран	1
27	4396945	Переходник	1
30	8082118	Трубка	1
31	J011025	Болт с шайбой	6
32	A810115	Уплотнительное кольцо	1
35	4192881	Поплавок	1
36	4504289	Манжета	1
37	M430510	Винт	5
38	A590905	Пружинная шайба	5
40	4296637	Выключатель уровень	1
41	4506424	Уплотнительное кольцо	1
42	4336875	Кронштейн	1
43	4190261	Зажим	2
44	J011020	Болт с шайбой	3
47	4445701	Крышка	2
48	A810075	Уплотнительное кольцо	2
50	J011230	Болт с шайбой	8
51	J833080	Болт	16
52	4114408	Шайба	16
54	4250260	Датчик	1
55	4250261	Прокладка	1
57	9750231	Ограничитель	1
58	J020816	Болт с шайбой	2
60	4393020	Шаровой клапан	1
61	94-1707	Адаптер	1
68	4162166	Сапун	2
69	8086652	Фланец	2
70	J011225	Болт с шайбой	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
