Ковш трубопроводы системы смазки (буккхое: рукоять): 1 — HITACHI EX2500-5

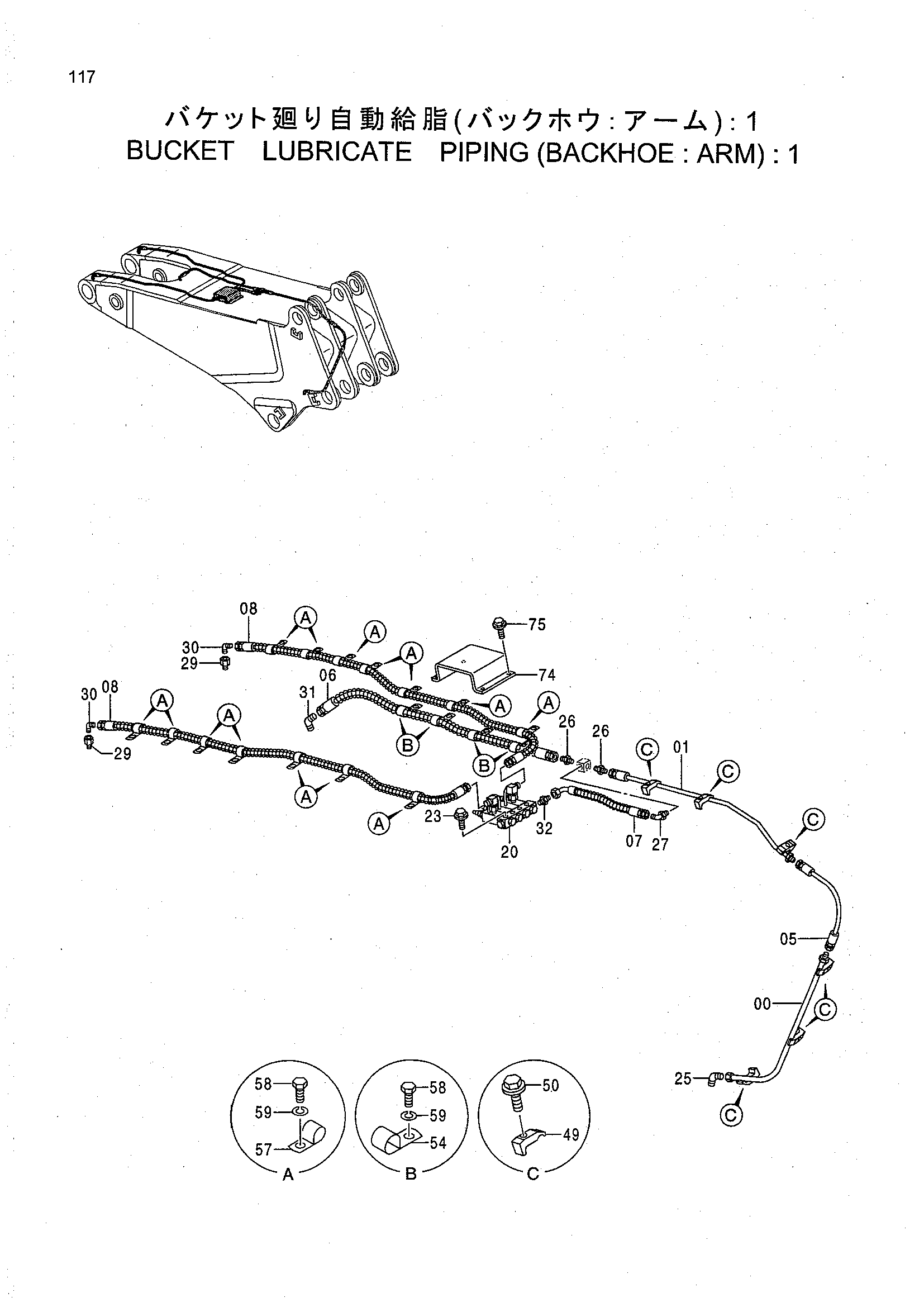

Заводская схема «Ковш трубопроводы системы смазки (буккхое: рукоять): 1» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9751634 | Трубка | 1 |
| 01 | 9751635 | Трубка | 1 |
| 05 | 4464718 | Шланг | 1 |
| 06 | 4464719 | Шланг | 1 |
| 07 | 4464720 | Шланг | 1 |
| 08 | 4464722 | Шланг | 2 |
| 20 | 4411372 | Клапан | 1 |
| 23 | J010845 | Болт с шайбой | 3 |
| 25 | 4190248 | Угловой штуцер | 1 |
| 26 | 4221278 | Адаптер | 2 |
| 27 | 4154657 | Угловой штуцер | 1 |
| 29 | 4102385 | Адаптер | 2 |
| 30 | 4256211 | Угловой штуцер | 2 |
| 31 | 4156433 | Угловой штуцер | 1 |
| 32 | 4200466 | Адаптер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 49 | 4053595 | Хомут трубки | 6 |
| 50 | J011255 | Болт с шайбой | 6 |
| 54 | 4190265 | Зажим | 4 |
| 57 | 4190277 | Зажим | 14 |
| 58 | J901020 | Болт | 18 |
| 59 | A590910 | Пружинная шайба | 18 |
| 74 | 4411734 | Крышка | 1 |
| 75 | J011020 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
