Обратные трубопроводы (1-2) — HITACHI EX2500-5

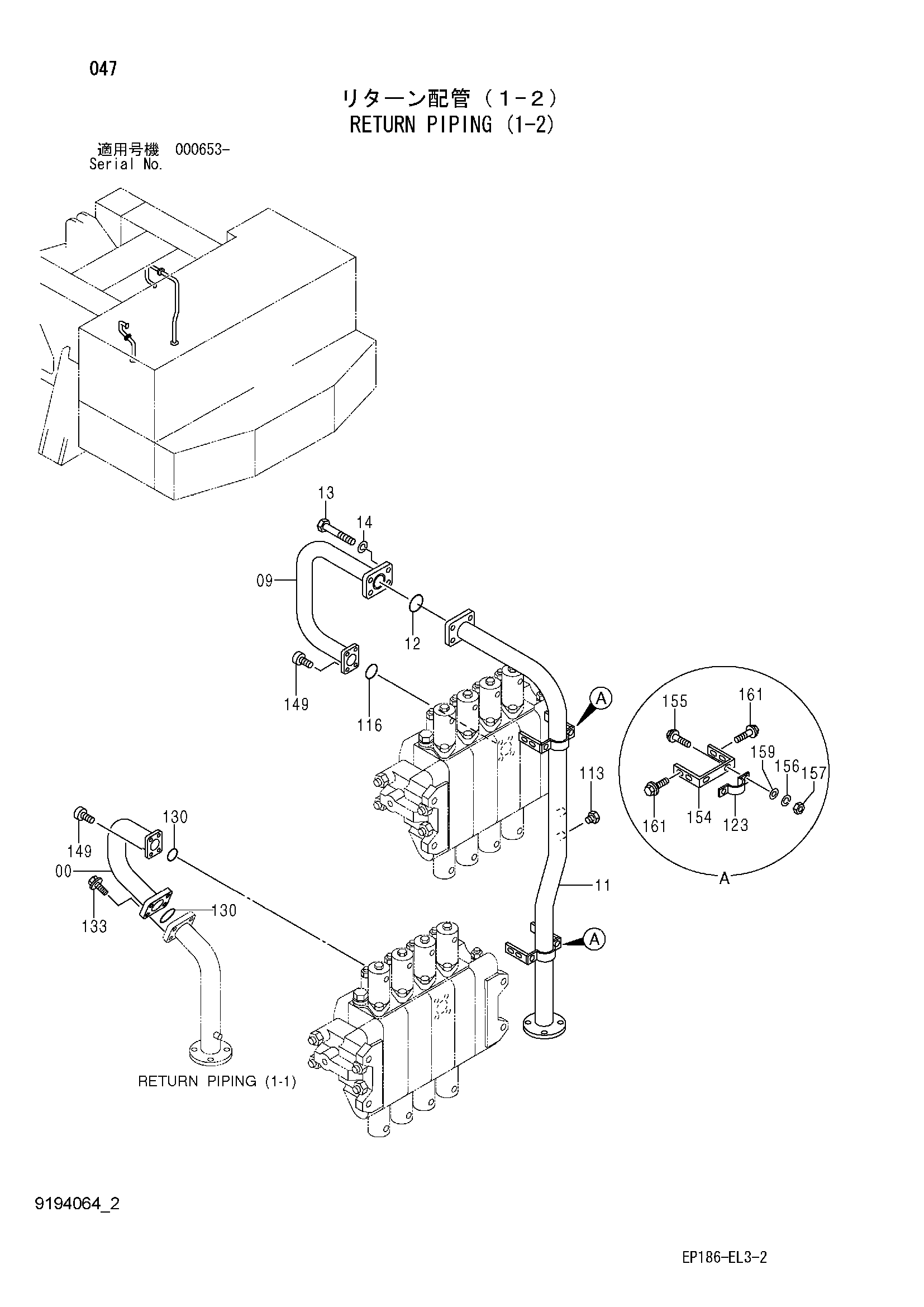

Заводская схема «Обратные трубопроводы (1-2)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8060339 | Трубка | 1 |
| 09 | 8076546 | Трубка | 1 |
| 11 | 8103185 | Трубка | 1 |
| 12 | 4153541 | Уплотнительное кольцо | 1 |
| 13 | J901250 | Болт | 4 |
| 14 | A590912 | Пружинная шайба | 4 |
| 113 | A885002 | Пробка | 1 |
| 113A | 957366 | Уплотнительное кольцо | 1 |
| 116 | 4153541 | Уплотнительное кольцо | 2 |
| 123 | 4000909 | Хомут трубки | 2 |
| 130 | 4153541 | Уплотнительное кольцо | 2 |
| 133 | J271240 | Болт с шайбой | 4 |
| 133A | J901240 | Болт | 1 |
| 133B | J222012 | Шайба | 1 |
| 149 | M341440 | Болт с внутренним шестигранником | 8 |
| 154 | 4417564 | Кронштейн | 2 |
| 155 | J901030 | Болт | 4 |
| 156 | A590910 | Пружинная шайба | 4 |
| 157 | J950010 | Гайка | 4 |
| 159 | A590110 | Плоская шайба | 4 |
| 161 | J281030 | Болт с шайбой | 8 |
| 161A | J901030 | Болт | 1 |
| 161B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
