Дополнительный. сиденье — HITACHI EX2500-5

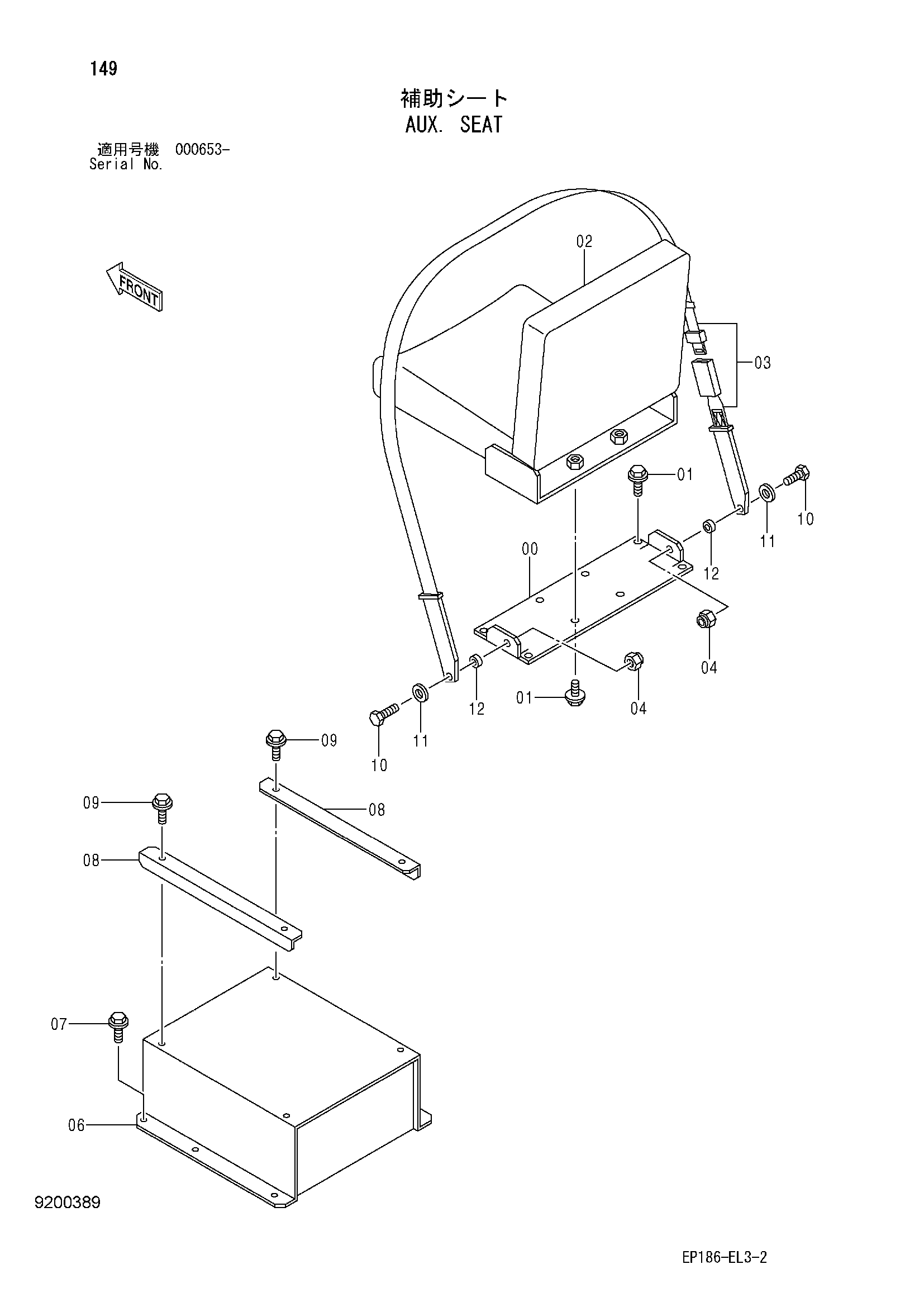

Заводская схема «Дополнительный. сиденье» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3106091 | Кронштейн | 1 |
| 01 | J271030 | Болт с шайбой | 8 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4267413 | Сиденье | 1 |
| 03 | 4454074 | Сеат-белт | 1 |
| 04 | 4644011 | Стопорная гайка | 2 |
| 06 | 8082603 | Ступень | 1 |
| 07 | J271030 | Болт с шайбой | 5 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 4447718 | Кронштейн | 2 |
| 09 | J260620 | Болт с шайбой | 4 |
| 09A | J900620 | Болт | 1 |
| 09B | A590106 | Плоская шайба | 1 |
| 10 | 4235232 | Болт | 2 |
| 11 | A590112 | Плоская шайба | 2 |
| 12 | 4649419 | Проставка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
