Крыло — HITACHI EX2500-5

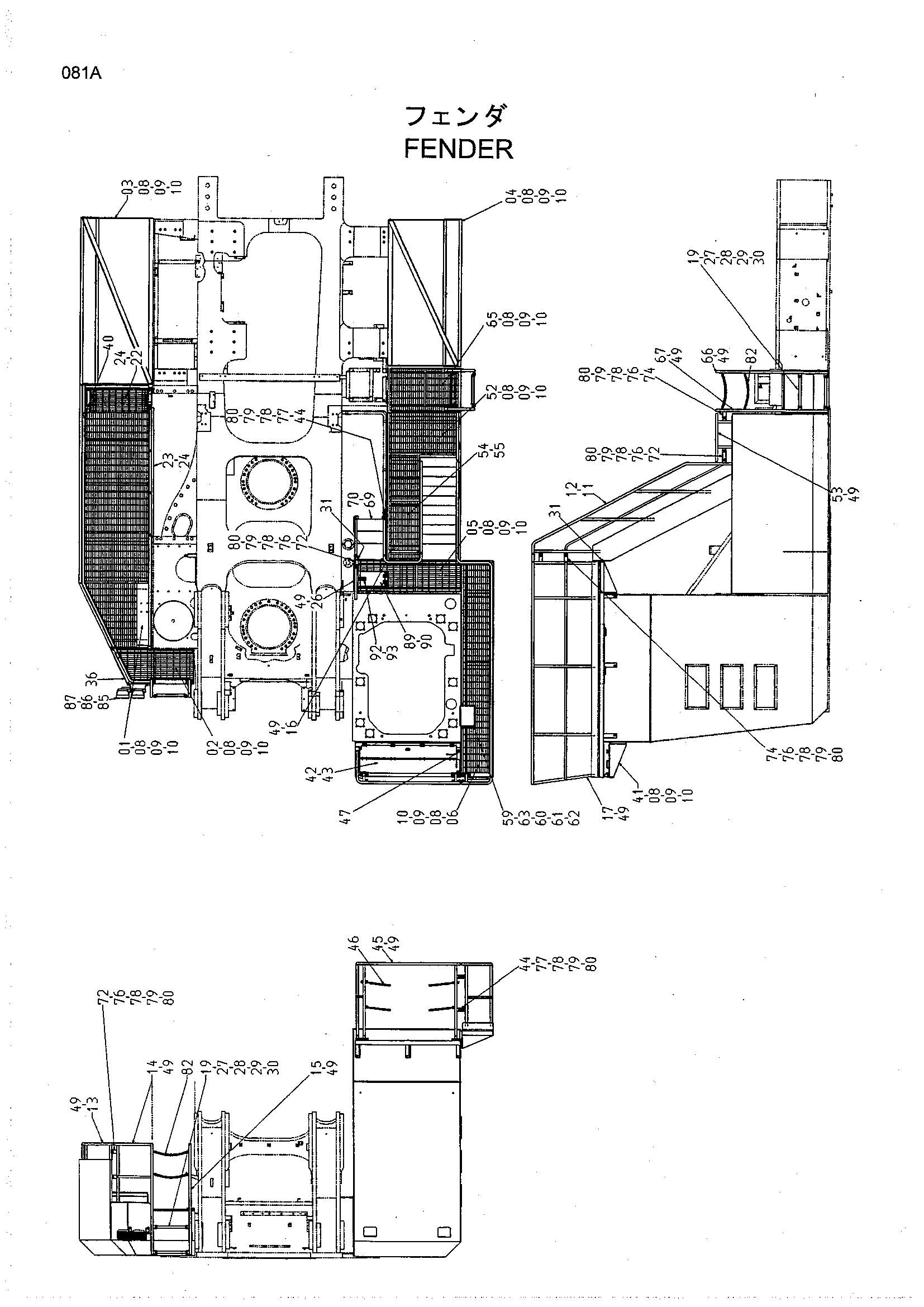

Заводская схема «Крыло» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5007427	Крыло	1
02	6020542	Крыло	1
03	7030106	Крыло	1
04	7029936	Крыло	1
05	7041370	Ступень	1
06	7039508	Крыло	1
08	J901635	Болт	55
09	A590916	Пружинная шайба	55
10	A590116	Плоская шайба	55
11	6020512	Ступень	1
12	J031245	Болт с шайбой	4
13	6019772	Поручень	1
14	7039315	Поручень	1
15	8081904	Поручень	1
16	8086062	Поручень	1
17	6019585	Поручень	1
19	9744601	Трубка	4
22	8082562	Ступень	1
23	8066433	Крышка	1
24	J021225	Болт с шайбой	8
26	8086073	Поручень	1
27	J901235	Болт	8
28	A590912	Пружинная шайба	8
29	J950012	Гайка	8
30	449490	Шайба	16
31	J061235	Болт с шайбой	5
36	4133363	Резиновая втулка	2
40	4371411	Ограничитель резиновый	1
41	7041658	Ступень	1
42	J010614	Болт с шайбой	8
43	7041640	Ступень	1
44	4364672	Пластина	4
45	7041659	Поручень	1
46	4451376	Цепь	2
47	M361020	Болт винг	1
49	J021230	Болт с шайбой	58
52	6020534	Крыло	1
53	8082569	Поручень	1
54	8086093	Ступень	1
55	J031030	Болт с шайбой	4
59	9751682	Кронштейн	1
60	J901025	Болт	2
61	A590910	Пружинная шайба	2
62	A590110	Плоская шайба	2
63	4422827	Устройство ескапе	1
65	7041376	Крыло	1
66	8086079	Поручень	1
67	8086080	Поручень	1
69	7041359	Ступень	1
70	J061235	Болт с шайбой	4
72	4389687	Пластина	6
74	4451373	Пластина	6
76	J901240	Болт	24
77	J901235	Болт	8
78	A590912	Пружинная шайба	30
79	J950012	Гайка	30
80	449490	Шайба	30
82	4446902	Цепь	4
85	4336570	Фара	2
85A	4326801	Ленс блок	1
85B	4326802	Рама	1
85C	4285648	Лампа	1
85D	4326803	Прокладка	1
85E	4307026	Шайба	1
85F	4307027	Винт	1
85G	A590114	Плоская шайба	1
85H	A590914	Пружинная шайба	1
85I	J952014	Гайка	1
89	8086708	Крышка	1
90	J021025	Болт с шайбой	2
92	4467434	Замок	1
93	J460412	Винт с шайбой	6
95	4434711	Пластина	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
