Лубрикатор панель — HITACHI EX2500-5

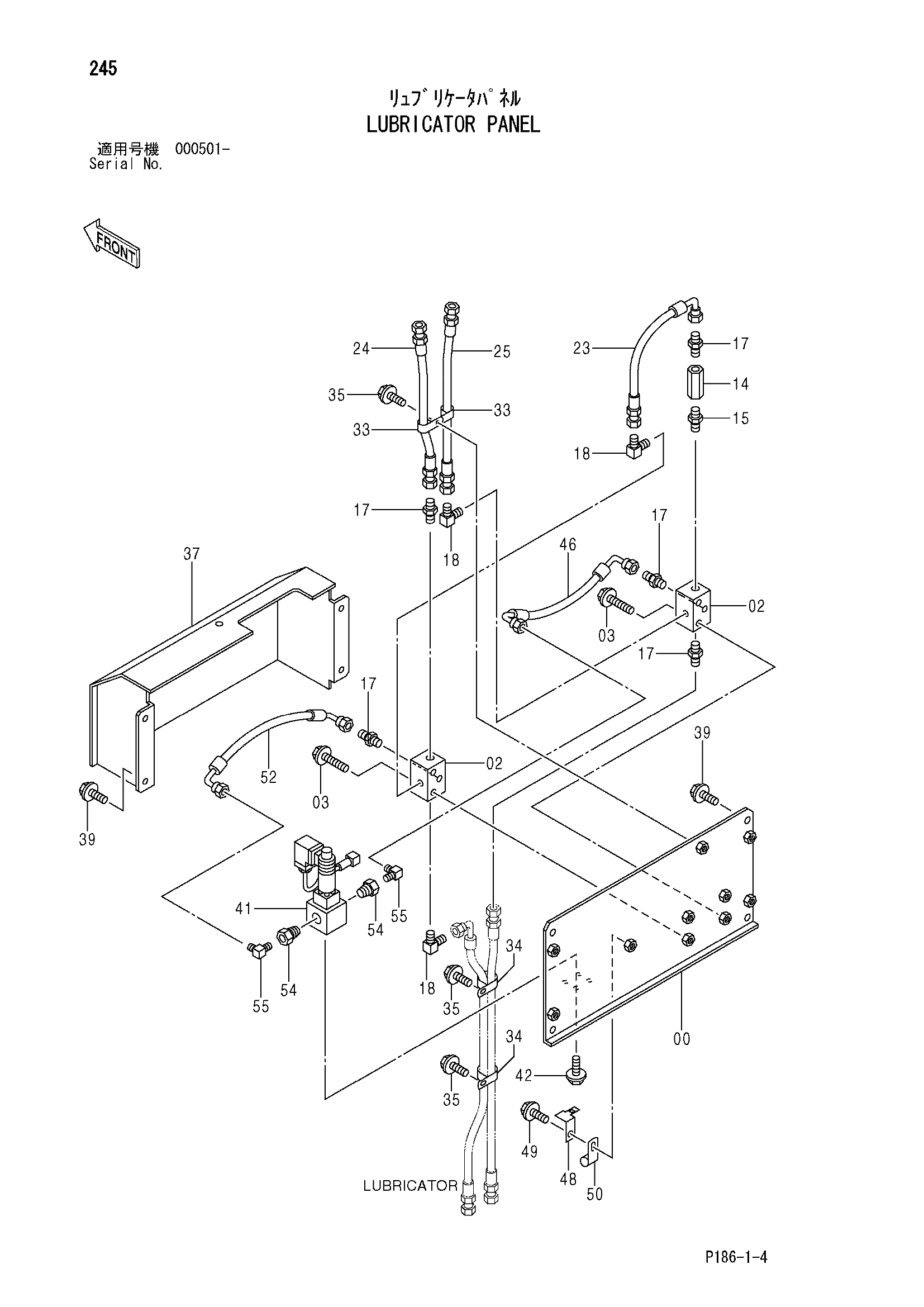

Заводская схема «Лубрикатор панель» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8082412 | Панель | 1 |
| 02 | 4446827 | Блок | 2 |
| 03 | J021065 | Болт с шайбой | 4 |
| 03 | J271065 замена: J901065 | Болт с шайбой | 4 |
| 14 | 4132836 | Обратный клапан | 1 |
| 15 | 94-1701 | Адаптер | 1 |
| 17 | 4154651 | Адаптер | 5 |
| 18 | 4154656 | Угловой штуцер | 3 |
| 23 | 4447025 | Шланг | 1 |
| 24 | 4398673 | Шланг | 1 |
| 25 | 4398672 | Шланг | 1 |
| 33 | 4190292 | Зажим | 2 |
| 34 | 4190275 | Зажим | 2 |
| 35 | J011020 | Болт с шайбой | 3 |
| 35 | J271020 замена: J901020 | Болт с шайбой | 3 |
| 37 | 8082411 | Крышка | 1 |
| 39 | J021020 | Болт с шайбой | 8 |
| 39 | J271020 замена: J901020 | Болт с шайбой | 8 |
| 41 | 4455054 | Электромагнитный клапан | 1 |
| 42 | J010616 | Болт с шайбой | 4 |
| 42 | J260616 замена: J900616 | Болт с шайбой | 4 |
| 46 | 4457395 | Шланг | 1 |
| 48 | 4257159 | Кронштейн | 1 |
| 49 | J011020 | Болт с шайбой | 1 |
| 49 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 50 | 4190261 | Зажим | 1 |
| 52 | 4459195 | Шланг | 1 |
| 54 | 94-1608 | Переходник | 2 |
| 55 | 4154656 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
