Насос управление панель — HITACHI EX2500-5

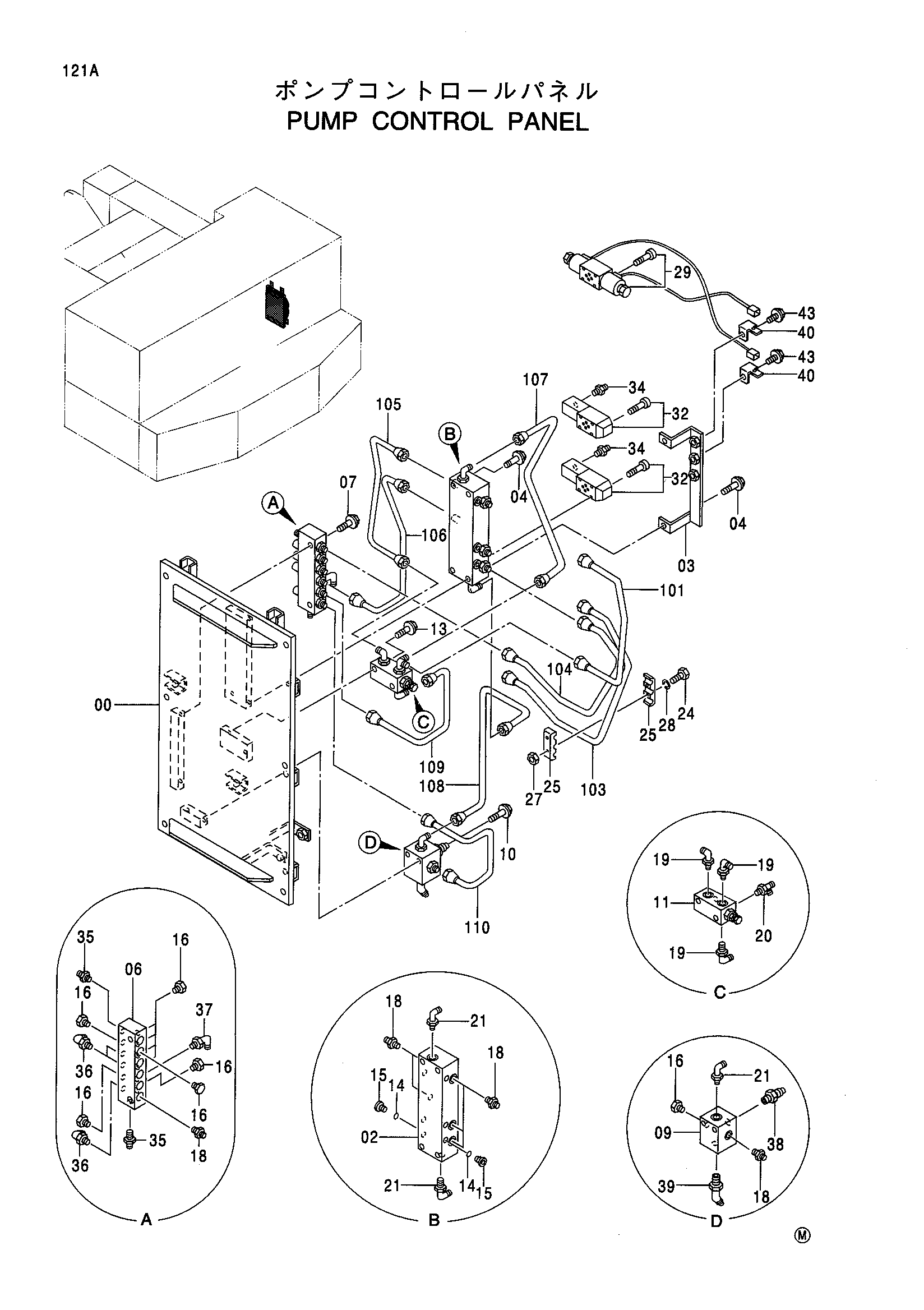

Заводская схема «Насос управление панель» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7040309 | Пластина | 1 |
| 02 | 2048099 | Коллектор | 1 |
| 03 | 9744293 | Кронштейн | 1 |
| 04 | J011075 | Болт с шайбой | 4 |
| 06 | 3071390 | Коллектор | 1 |
| 07 | J011055 | Болт с шайбой | 2 |
| 09 | 3071377 | Коллектор | 1 |
| 10 | J011080 | Болт с шайбой | 2 |
| 11 | 4319983 | Клапан | 1 |
| 13 | J011065 | Болт с шайбой | 2 |
| 14 | 4506408 | Уплотнительное кольцо | 6 |
| 15 | 4217651 | Пробка | 6 |
| 16 | A885002 | Пробка | 9 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4255304 | Штуцер трубки | 11 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4293950 | Угловой штуцер | 3 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4347869 | Тройник | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4344046 | Угловой штуцер | 3 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | J900625 | Болт | 2 |
| 25 | 4344349 | Хомут | 2 |
| 27 | M500605 | Гайка | 2 |
| 28 | A590906 | Пружинная шайба | 2 |
| 29 | 4348209 | Электромагнитный клапан | 1 |
| 32 | 4187562 | Клапан селектор | 2 |
| 34 | 4348363 | Адаптер | 2 |
| 35 | A852122 | Адаптер | 2 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | A852322 | Угловой штуцер | 3 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4348420 | Угловой штуцер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | A852166 | Адаптер | 1 |
| 38A | 4506424 | Уплотнительное кольцо | 1 |
| 39 | A852266 | Угловой штуцер | 1 |
| 39A | 4506424 | Уплотнительное кольцо | 1 |
| 40 | 4257159 | Кронштейн | 2 |
| 43 | J011020 | Болт с шайбой | 2 |
| 101 | 4347964 | Трубка | 1 |
| 103 | 4347966 | Трубка | 1 |
| 104 | 4347967 | Трубка | 1 |
| 105 | 4347968 | Трубка | 1 |
| 106 | 4472069 | Трубка | 1 |
| 107 | 4347970 | Трубка | 1 |
| 108 | 4347971 | Трубка | 1 |
| 109 | 4347972 | Трубка | 1 |
| 110 | 4347973 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
