Гидроцилиндр рукояти (экскаватор) — HITACHI EX2500-5

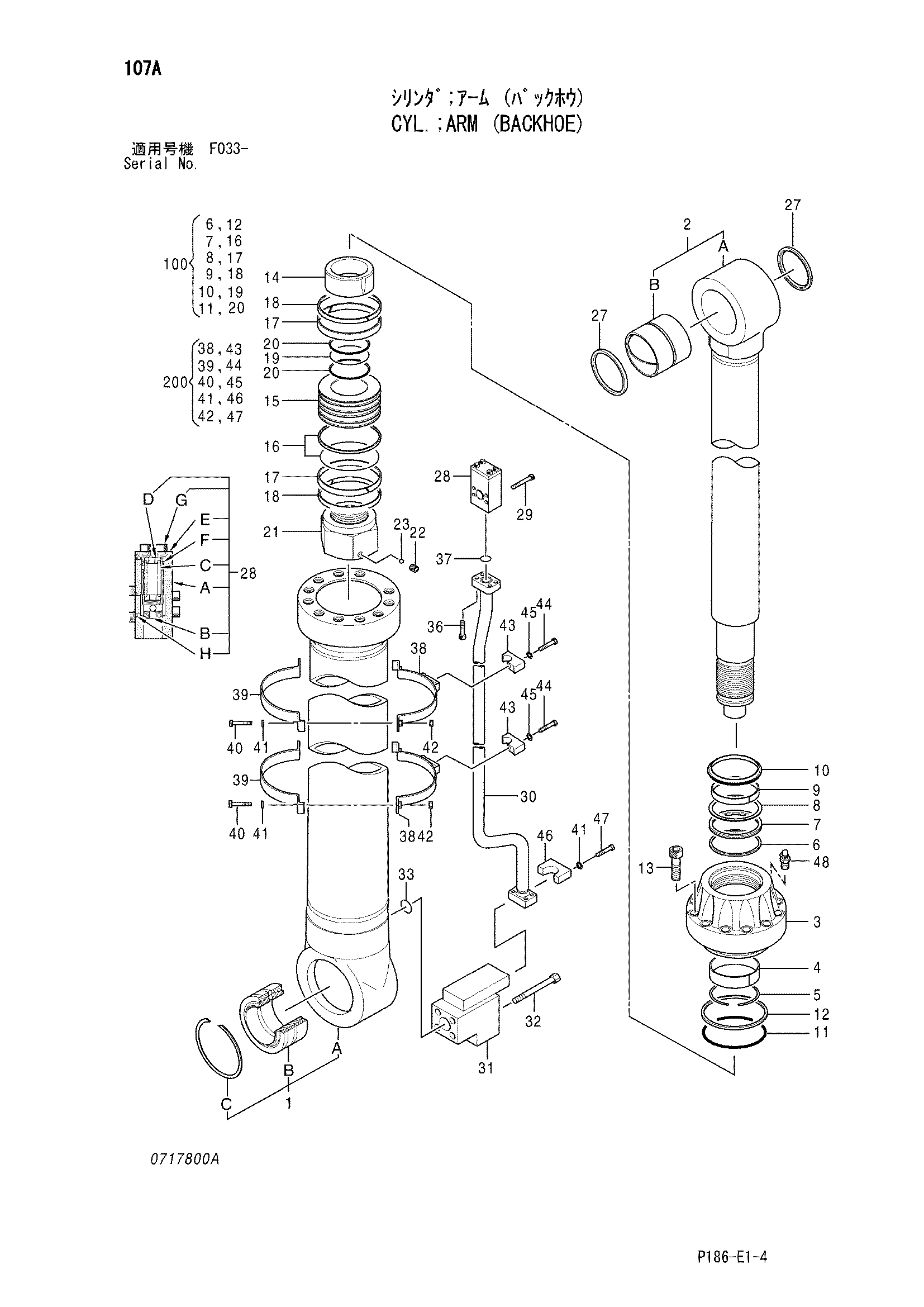

Заводская схема «Гидроцилиндр рукояти (экскаватор)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4402135 | Гидроцилиндр рукояти | 1 | |
| 1 | 0717801 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0717802 | Трубка | 1 |
| 1B | 0336306 | Подшипник. спхерикал | 1 |
| 1C | 0336307 | Стопорное кольцо | 1 |
| 2 | 0707802 | Шток поршня в сборе | 1 |
| 2A | 4392632 | Шток поршня | 1 |
| 2B | 4392648 | Втулка пальца | 1 |
| 3 | 0717803 | Головка гидроцилиндра | 1 |
| 4 | 0317704 | Втулка | 1 |
| 5 | 4389840 | Стопорное кольцо | 1 |
| 6 | 0336304 замена: 0964103 | Уплотнительное кольцо | 1 |
| 6 | 0964103 | Опорное кольцо | 1 |
| 7 | 0317707 замена: 0859001 | U-образная манжета | 1 |
| 7 | 0859001 | U-образная манжета | 1 |
| 8 | 0317708 | Опорное кольцо | 1 |
| 9 | 0707803 | Направляющее кольцо | 1 |
| 10 | 0317709 замена: 0717807 | Грязесъёмное кольцо | 1 |
| 10 | 0717807 | Грязесъёмное кольцо | 1 |
| 11 | 0717202 замена: A811270 | Уплотнительное кольцо | 1 |
| 11 | A811270 | Уплотнительное кольцо | 1 |
| 12 | 0717203 | Опорное кольцо | 1 |
| 13 | 0317711 | Болт с внутренним шестигранником | 11 |
| 14 | 0336305 | Амортизирующий подшипник | 1 |
| 15 | 0706409 | Поршень | 1 |
| 16 | 4203613 | Уплотнительное кольцо | 1 |
| 17 | 0706410 | Направляющее кольцо | 2 |
| 18 | 4199801 | Направляющее кольцо | 2 |
| 19 | 0317717 замена: A811165 | Уплотнительное кольцо | 1 |
| 19 | A811165 | Уплотнительное кольцо | 1 |
| 20 | 0317718 | Опорное кольцо | 2 |
| 21 | 0706411 | Гайка | 1 |
| 22 | 0706412 | Установочный винт | 1 |
| 23 | 0400216 | Стальной шарик | 1 |
| 27 | 4392650 | Пылезащитное уплотнение | 2 |
| 28 | 0707805 замена: 0717808 | Клапан замедленного возврата | 1 |
| 28 | 0717808 | Клапан замедленного возврата | 1 |
| 28A | 0242723 | Корпус клапан | 1 |
| 28B | 0717805 | Клапан словретурн | 1 |
| 28C | 4153721 | Пружина | 1 |
| 28D | 4094938 | Направляющая пружины | 2 |
| 28E | 4094939 | Крышка | 1 |
| 28F | 4123446 замена: A811045 | Уплотнительное кольцо | 1 |
| 28F | A811045 | Уплотнительное кольцо | 1 |
| 28G | 0242725 | Болт с внутренним шестигранником | 4 |
| 28H | 4123444 замена: 4069900 | Уплотнительное кольцо | 1 |
| 28H | 4069900 | Уплотнительное кольцо | 1 |
| 29 | M341600 | Болт с внутренним шестигранником | 4 |
| 30 | 4392655 | Трубка | 1 |
| 31 | 0457907 | Соединение | 1 |
| 32 | 0339715 | Болт с внутренним шестигранником | 4 |
| 33 | 0317224 замена: 4113161 | Уплотнительное кольцо | 1 |
| 33 | 4113161 | Уплотнительное кольцо | 1 |
| 36 | 4104495 | Болт с внутренним шестигранником | 4 |
| 37 | 4123444 замена: 4069900 | Уплотнительное кольцо | 1 |
| 37 | 4069900 | Уплотнительное кольцо | 1 |
| 38 | 0707806 | Лента | 2 |
| 39 | 0415501 | Лента | 2 |
| 40 | 0415403 | Болт | 4 |
| 41 | 0259112 | Пружинная шайба | 6 |
| 42 | 0454815 | Гайка | 4 |
| 43 | 0379917 замена: 0978313 | Хомут трубки | 2 |
| 43 | 0978313 | Хомут трубки | 2 |
| 44 | 0707807 | Болт | 2 |
| 45 | A590914 | Пружинная шайба | 2 |
| 46 | 0242729 | Хомут трубки | 1 |
| 47 | 0259110 | Болт | 2 |
| 48 | 0643016 | Воздушный клапан | 2 |
| 100 | 4407493 замена: 4670539 | Комплект уплотнений | 1 |
| 100 | 4670539 | Комплект уплотнений | 1 |
| 200 | 0717804 | Комплект лента | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
