Впускной, выпускной устройство — HITACHI EX2500-5

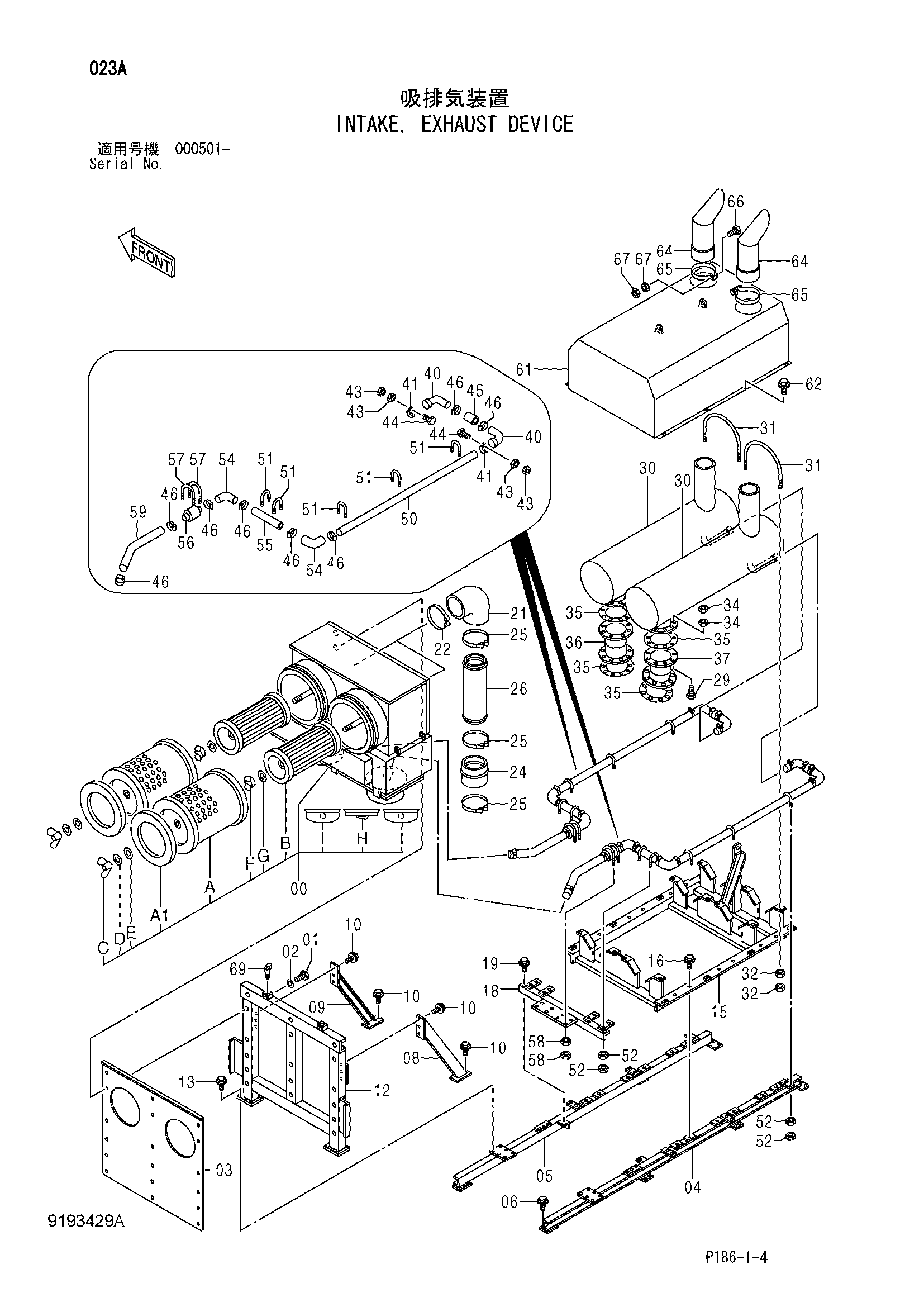

Заводская схема «Впускной, выпускной устройство» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4423341 | Фильтр воздушный | 1 |
| 00A | 4331923 | Элемент наружный | 2 |
| 00A1 | 4675847 | Гасккет | 1 |
| 00B | 4331920 | Элемент внутренний | 2 |
| 00C | 4626014 | Гайка | 2 |
| 00D | 4626006 | Гасккет | 2 |
| 00E | 4162834 | Зажим | 2 |
| 00F | 4626011 | Гайка | 2 |
| 00G | 4626012 | Палец | 2 |
| 00H | 4450692 | Крышка | 1 |
| 00I | 4450693 | Чашка | 2 |
| 01 | 4305422 | Болт | 18 |
| 02 | A590916 | Пружинная шайба | 18 |
| 03 | 3092969 | Крышка | 1 |
| 04 | 7039686 | Опора | 1 |
| 05 | 7039687 | Опора | 1 |
| 06 | J021225 | Болт с шайбой | 20 |
| 06 | J271225 замена: J901225 | Болт с шайбой | 20 |
| 08 | 8071930 | Опора | 1 |
| 09 | 8071931 | Опора | 1 |
| 10 | J021225 | Болт с шайбой | 12 |
| 10 | J271225 замена: J901225 | Болт с шайбой | 12 |
| 12 | 7039684 | Опора | 1 |
| 13 | J021230 | Болт с шайбой | 12 |
| 13 | J271230 замена: J901230 | Болт с шайбой | 12 |
| 15 | 7039676 | Кронштейн | 1 |
| 16 | J021230 | Болт с шайбой | 12 |
| 16 | J271230 замена: J901230 | Болт с шайбой | 12 |
| 18 | 8082689 | Опора | 1 |
| 19 | J021225 | Болт с шайбой | 2 |
| 19 | J271225 замена: J901225 | Болт с шайбой | 2 |
| 21 | 4342883 | Резиновый шланг | 2 |
| 22 | 4282501 | Хомут шланга | 2 |
| 24 | 4106891 | Резиновый шланг | 2 |
| 25 | 4282499 | Хомут шланга | 6 |
| 26 | 9750219 | Трубка | 2 |
| 29 | J901055 | Болт | 16 |
| 30 | 4390259 | Глушитель | 2 |
| 31 | 4369986 | U-образный болт | 6 |
| 32 | M520012 | Гайка | 24 |
| 34 | J950010 | Гайка | 32 |
| 35 | 4348845 | Прокладка | 4 |
| 36 | 8082138 | Трубка | 1 |
| 37 | 8082139 | Трубка | 1 |
| 40 | 4379106 | Трубка | 4 |
| 41 | 4379097 | Лента | 4 |
| 43 | J950008 | Гайка | 8 |
| 44 | J900835 | Болт | 4 |
| 45 | 4379126 замена: 4701885 | Шланг | 2 |
| 45 | 4701885 | Шланг | 2 |
| 46 | 4504199 | Хомут шланга | 16 |
| 50 | 4400276 | Трубка | 2 |
| 51 | 4120351 | U-образный болт | 10 |
| 52 | J952010 | Гайка | 40 |
| 54 | 4377259 | Угловой штуцер | 4 |
| 55 | 4400277 | Трубка | 2 |
| 56 | 4377257 | Обратный клапан | 2 |
| 57 | 4178143 | U-образный болт | 4 |
| 58 | J950010 | Гайка | 16 |
| 59 | 4371896 замена: 4701886 | Шланг | 2 |
| 59 | 4701886 | Шланг | 2 |
| 59 | 4677513 замена: 4683549 | Шланг | 2 |
| 59 | 4683549 | Шланг | 2 |
| 61 | 7039689 | Крышка | 1 |
| 62 | J011016 | Болт с шайбой | 8 |
| 62 | J271016 замена: J901016 | Болт с шайбой | 8 |
| 64 | 8037942 | Выпускная труба | 2 |
| 65 | 3013865 | Лента | 2 |
| 66 | J901265 | Болт | 2 |
| 67 | M520012 | Гайка | 4 |
| 69 | 960821 | Болт проушина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
