Лестница — HITACHI EX2500-5

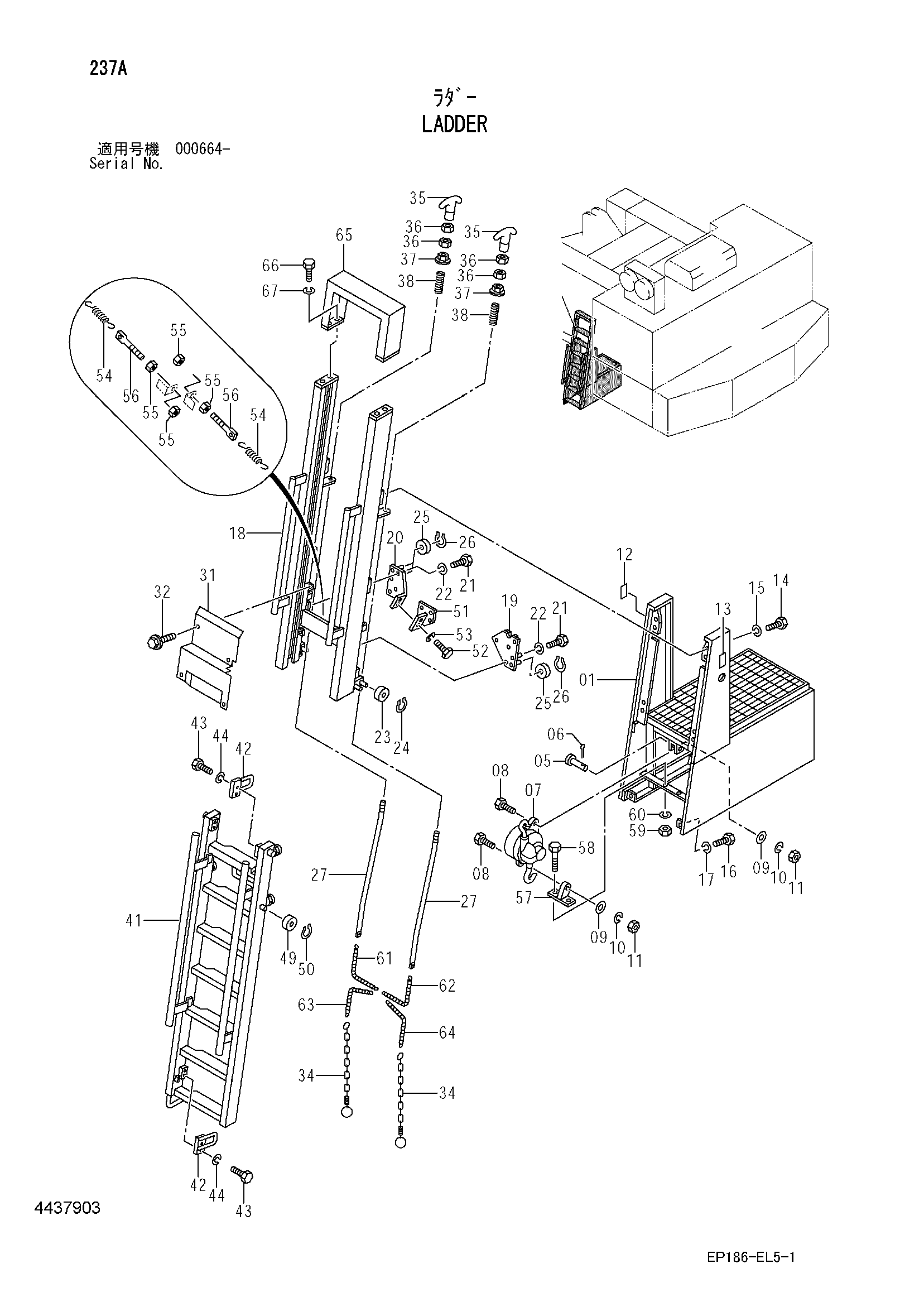

Заводская схема «Лестница» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4437903	Лестница в сборе	1
01	4603940	Рама	1
05	4209049	Палец	1
06	A764028	Шплинт	1
07	4339317	Баланкер	1
08	J901245	Болт	2
09	A590112	Плоская шайба	2
10	A590912	Пружинная шайба	2
11	J950012	Гайка	2
12	4214568	Информационная табличка	1
13	4214569	Информационная табличка	1
14	J901225	Болт	8
15	A590912	Пружинная шайба	8
16	J901225	Болт	2
17	A590912	Пружинная шайба	2
18	4603941	Направляющая	1
19	4214571	Стопорная пластина	1
20	4214572	Стопорная пластина	1
21	J901230	Болт	6
22	A590912	Пружинная шайба	6
23	4209065	Направляющая каната	2
24	4406886	Зажим	2
25	4238815	Направляющая	4
26	4406886	Зажим	4
27	4406894	Шток	2
31	4603942	Крышка	1
32	J271020	Болт с шайбой	4
32A	J901020	Болт	1
32B	J222010	Шайба	1
34	4406877	Кольцо	2
35	4209055	Рукоятка	2
36	M500807	Гайка	4
37	4209056	Гайка	2
38	4406887	Пружина	2
41	4603943	Лестница	1
42	4431551	Ответная планка	2
43	J901230	Болт	4
44	A590912	Пружинная шайба	4
49	4406888	Шариковый подшипник	8
50	4406889	Зажим	8
51	4406885	Седло винта	1
52	J900612	Болт	2
53	A590906	Пружинная шайба	2
54	4238821	Пружина	2
55	M500807	Гайка	4
56	4214594	Болт	2
57	4406882	Кронштейн	1
58	J901025	Болт	2
59	J950010	Гайка	2
60	A590910	Пружинная шайба	2
61	4406890	Цепь	1
62	4406891	Цепь	1
63	4406892	Цепь	1
64	4406893	Цепь	1
65	4602432	Кронштейн	1
66	J901220	Болт	4
67	A590912	Пружинная шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
