Пилотные гидролинии (1)(насос) — HITACHI EX2500-5

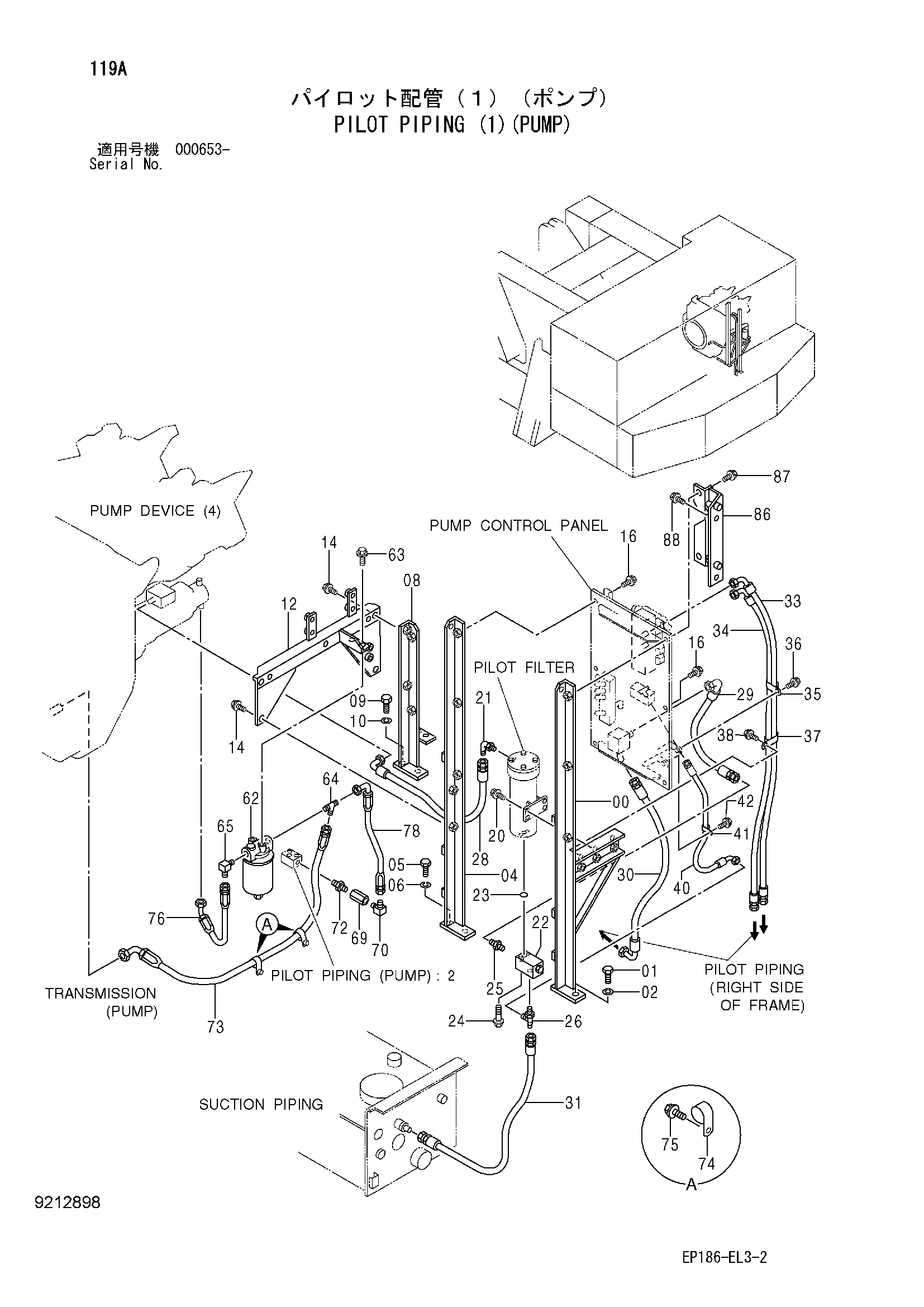

Заводская схема «Пилотные гидролинии (1)(насос)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8062242 | Кронштейн | 1 |
| 01 | J901640 | Болт | 2 |
| 02 | A590916 | Пружинная шайба | 2 |
| 04 | 8062245 | Кронштейн | 1 |
| 05 | J901640 | Болт | 2 |
| 06 | A590916 | Пружинная шайба | 2 |
| 08 | 8062256 | Кронштейн | 1 |
| 09 | J901640 | Болт | 2 |
| 10 | A590916 | Пружинная шайба | 2 |
| 12 | 8073623 | Кронштейн | 1 |
| 14 | J281035 | Болт с шайбой | 4 |
| 14A | J901035 | Болт | 1 |
| 14B | 4486055 | Шайба | 1 |
| 16 | J271030 | Болт с шайбой | 4 |
| 16A | J901030 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 20 | J271030 | Болт с шайбой | 4 |
| 20A | J901030 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | A852366 | Угловой штуцер | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 4348749 | Предохранительный клапан | 1 |
| 23 | 954493 | Уплотнительное кольцо | 1 |
| 24 | J271075 | Болт с шайбой | 2 |
| 24A | J901075 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | 4348798 | Адаптер | 1 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4348801 | Тройник | 1 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | 4349500 | Шланг | 1 |
| 29 | 4349501 | Шланг | 1 |
| 30 | 4349502 | Шланг | 1 |
| 31 | 4349503 | Шланг | 1 |
| 33 | 4349504 | Шланг | 1 |
| 34 | 4349505 | Шланг | 1 |
| 35 | 4190292 | Зажим | 1 |
| 36 | J271025 | Болт с шайбой | 1 |
| 36A | J901025 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 37 | 4190292 | Зажим | 1 |
| 38 | J271025 | Болт с шайбой | 1 |
| 38A | J901025 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 40 | 4349506 | Шланг | 1 |
| 41 | 4190273 | Зажим | 1 |
| 42 | J271025 | Болт с шайбой | 1 |
| 42A | J901025 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 62 | 4348786 | Масляный фильтр | 1 |
| 62A | 4252563 | Фильтрующий элемент | 1 |
| 63 | J271020 | Болт с шайбой | 2 |
| 63A | J901020 | Болт | 1 |
| 63B | J222010 | Шайба | 1 |
| 64 | 4367566 | Тройник | 1 |
| 65 | 4156433 | Угловой штуцер | 1 |
| 69 | 4163093 | Обратный клапан | 1 |
| 70 | 4154658 | Угловой штуцер | 1 |
| 72 | 94-1703 | Адаптер | 1 |
| 73 | 4485420 | Шланг | 1 |
| 74 | 4190263 | Зажим | 2 |
| 75 | J271025 | Болт с шайбой | 2 |
| 75A | J901025 | Болт | 1 |
| 75B | J222010 | Шайба | 1 |
| 76 | 4485141 | Шланг | 1 |
| 78 | 4485428 | Шланг | 1 |
| 86 | 7030466 | Кронштейн | 1 |
| 87 | J281040 | Болт с шайбой | 2 |
| 87A | J901040 | Болт | 1 |
| 87B | 4486055 | Шайба | 1 |
| 88 | J271025 | Болт с шайбой | 2 |
| 88A | J901025 | Болт | 1 |
| 88B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
