Вентилятор привод — HITACHI EX2500-5

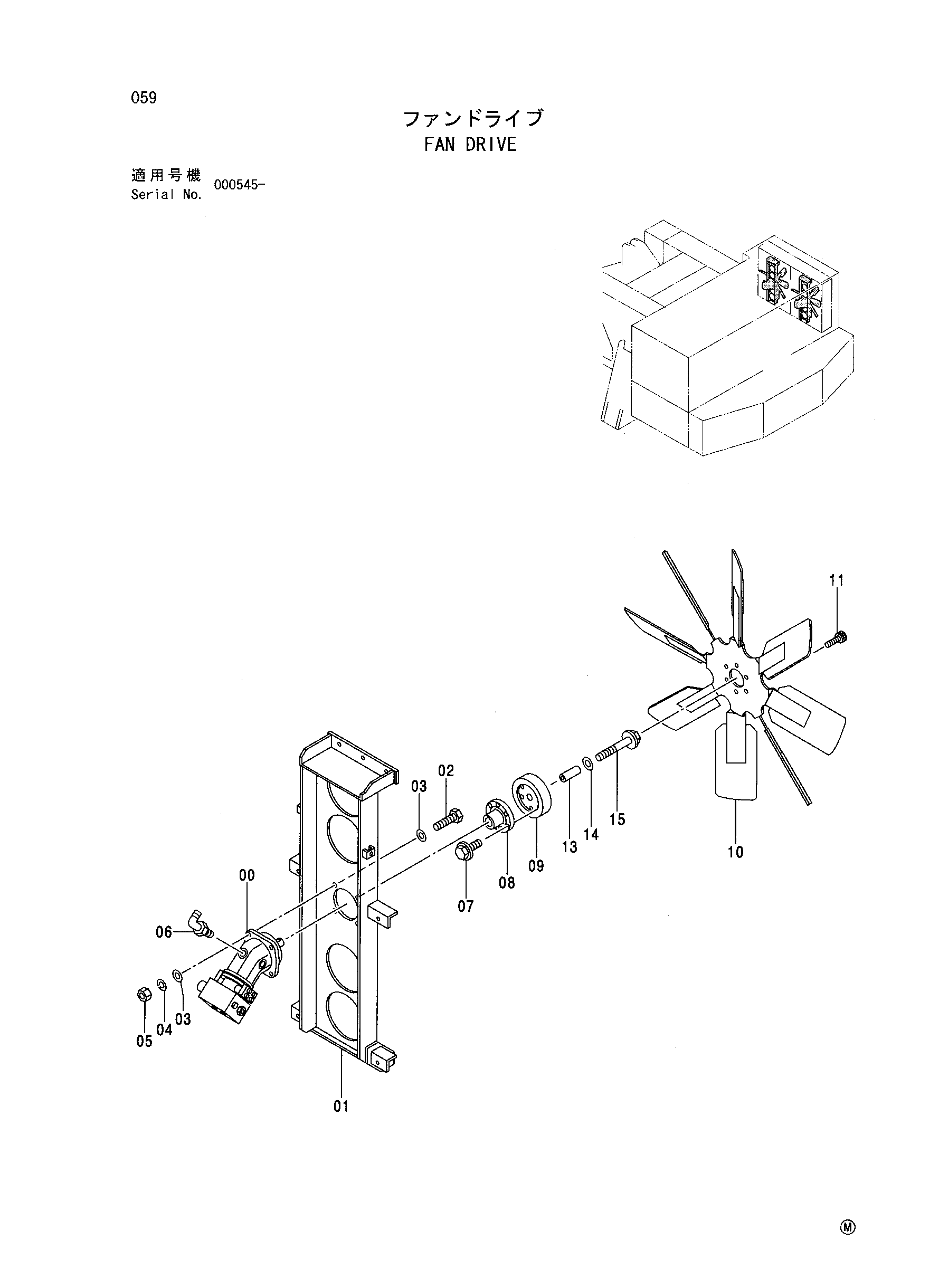

Заводская схема «Вентилятор привод» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9227509 | Вентилятор привод | 2 | |
| 00 | 4438786 | Гидромотор | 1 |
| 01 | 7044190 | Кронштейн | 1 |
| 02 | J901250 | Болт | 4 |
| 03 | A590112 | Плоская шайба | 8 |
| 04 | A590912 | Пружинная шайба | 4 |
| 05 | J950012 | Гайка | 4 |
| 06 | A852243 | Угловой штуцер | 1 |
| 07 | J011230 | Болт с шайбой | 6 |
| 08 | 4438675 | Муфта | 1 |
| 09 | 4438676 | Муфта | 1 |
| 10 | 4472604 | Вентилятор | 1 |
| 11 | M341230 | Болт с внутренним шестигранником | 6 |
| 13 | 4438677 | Проставка | 1 |
| 14 | 4249324 | Шайба | 1 |
| 15 | J041280 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
