Пилотные гидролинии (рама)(правый) — HITACHI EX2500-5

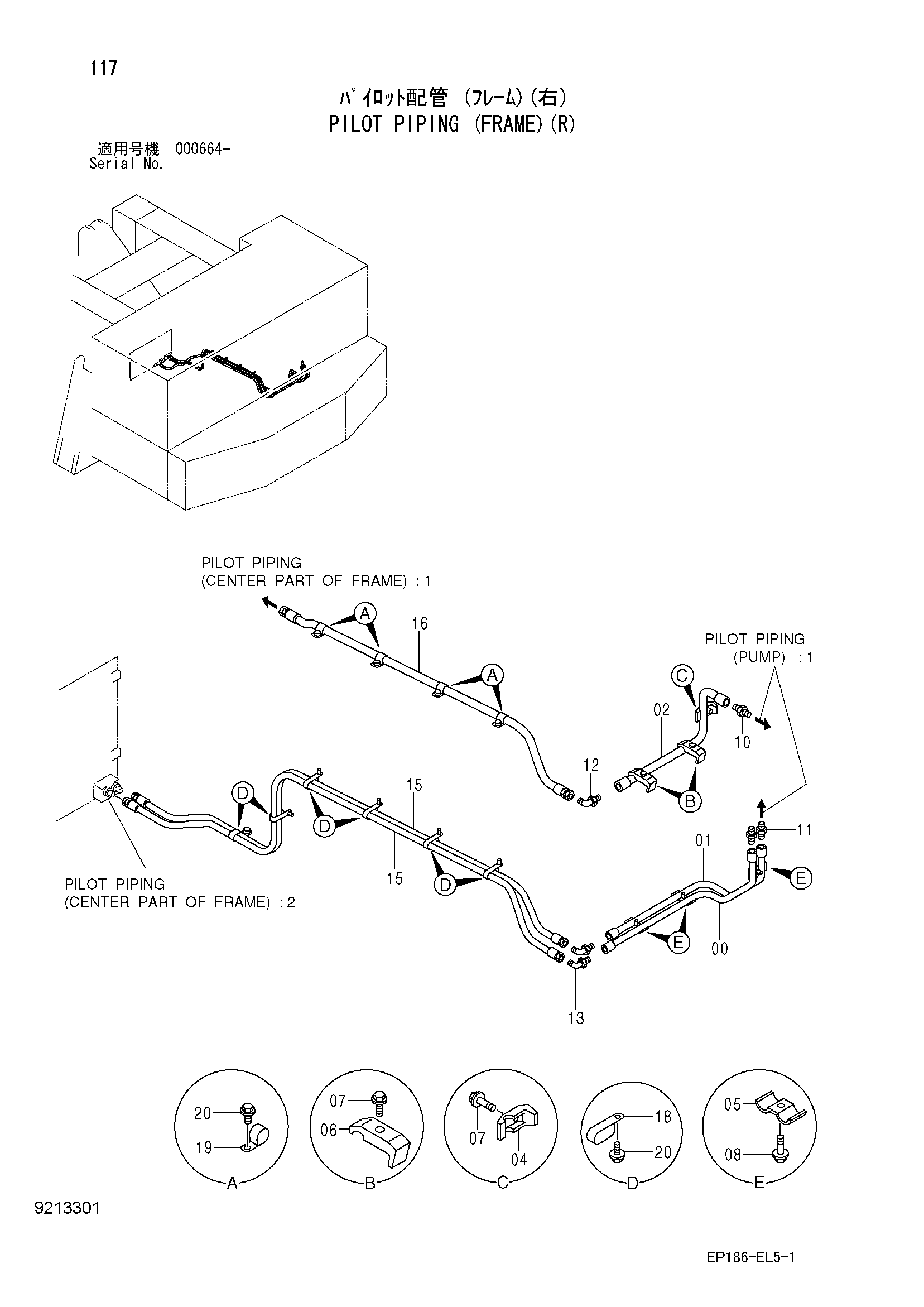

Заводская схема «Пилотные гидролинии (рама)(правый)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9744167 | Трубка | 1 |
| 01 | 9744168 | Трубка | 1 |
| 02 | 9744166 | Трубка | 1 |
| 04 | 4053595 | Хомут трубки | 1 |
| 05 | 4001156 | Хомут трубки | 3 |
| 06 | 4053595 | Хомут трубки | 2 |
| 07 | J271255 | Болт с шайбой | 3 |
| 07A | J901255 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | J271040 | Болт с шайбой | 3 |
| 08A | J901040 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | A852166 | Адаптер | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | A852122 | Адаптер | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852366 | Угловой штуцер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | A852322 | Угловой штуцер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4269826 | Шланг | 2 |
| 16 | 4361237 | Шланг | 1 |
| 18 | 4190292 | Зажим | 6 |
| 19 | 4192035 | Зажим | 4 |
| 20 | J271020 | Болт с шайбой | 10 |
| 20A | J901020 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
