Трос опора: 1 — HITACHI EX2500-5

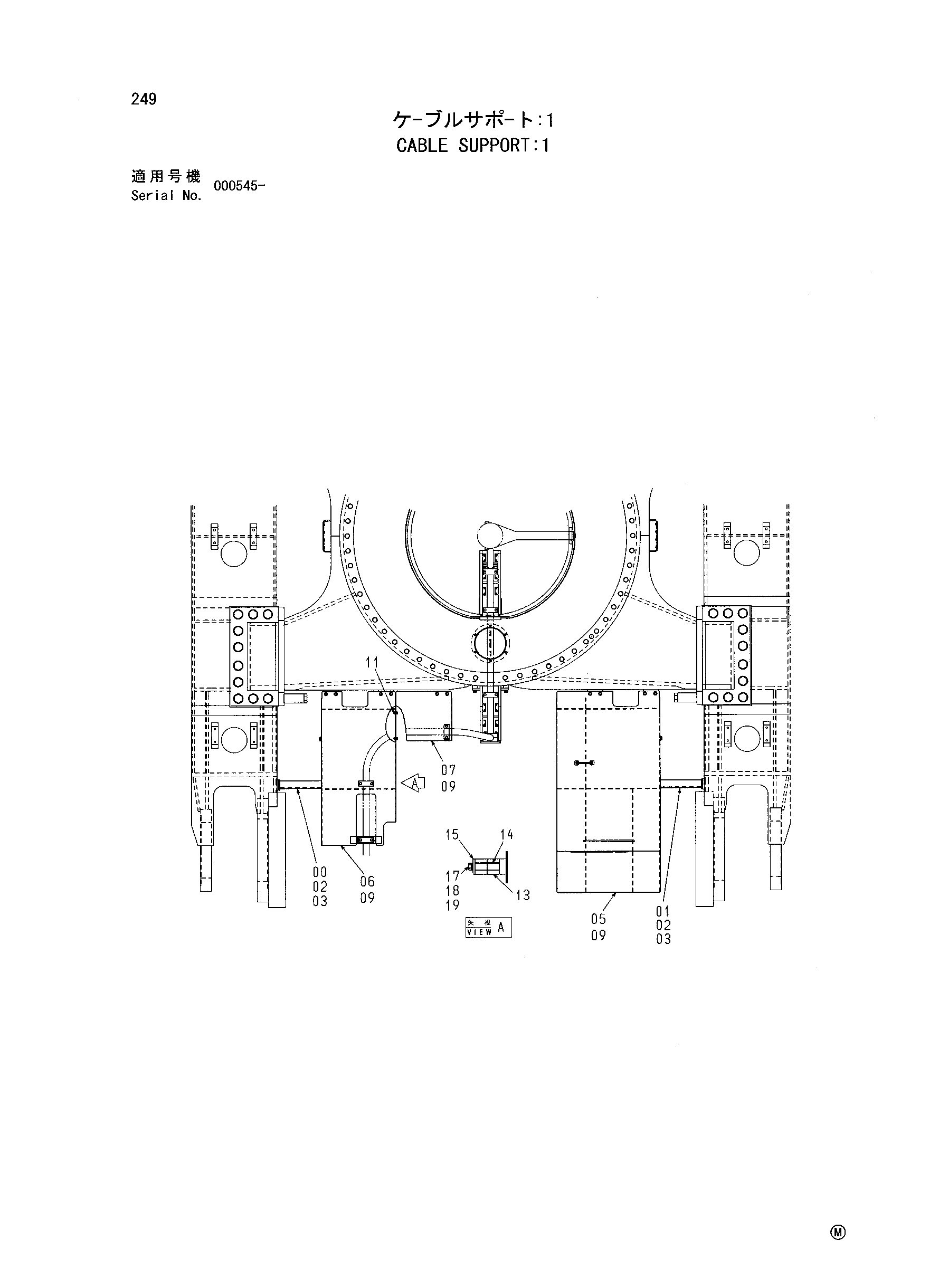

Заводская схема «Трос опора: 1» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8062853 | Опора | 1 |
| 01 | 8068224 | Опора | 1 |
| 02 | J901635 | Болт | 6 |
| 03 | A590916 | Пружинная шайба | 6 |
| 05 | 6016469 | Крышка | 1 |
| 06 | 7045612 | Крышка | 1 |
| 07 | 8094870 | Крышка | 1 |
| 09 | J281235 | Болт с шайбой | 18 |
| 11 | J271230 | Болт с шайбой | 2 |
| 13 | 4472329 | Хомут трос | 6 |
| 14 | 4472406 | Проставка | 6 |
| 15 | 4472562 | Пластина | 3 |
| 17 | J901202 | Болт | 6 |
| 18 | A590912 | Пружинная шайба | 6 |
| 19 | A590112 | Плоская шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
