Пилотные гидролинии (пол) — HITACHI EX2500-5

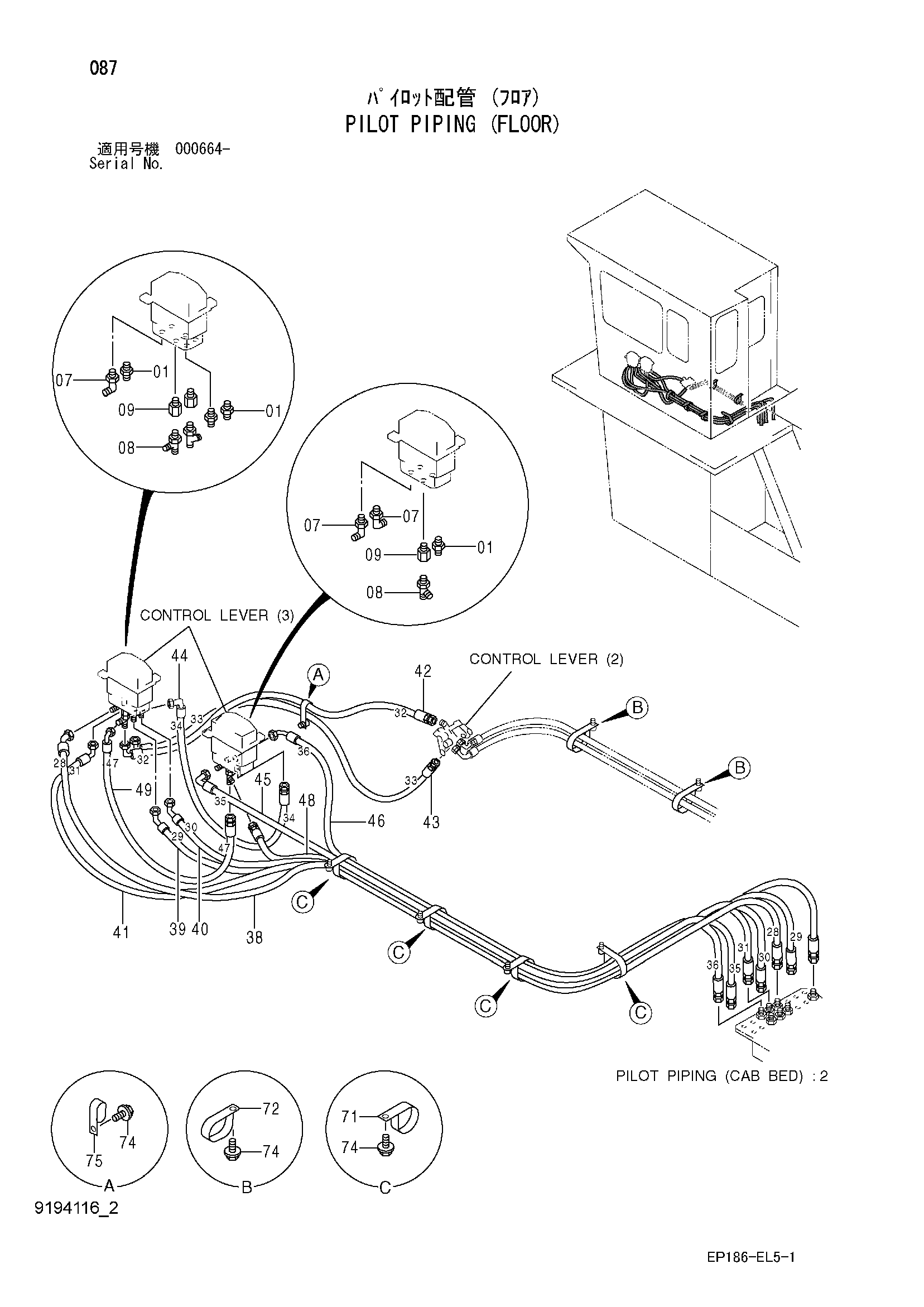

Заводская схема «Пилотные гидролинии (пол)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852123 | Адаптер | 4 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852323 | Угловой штуцер | 3 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852423 | Тройник | 3 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4202564 | Адаптер | 3 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4353881 | Шланг (28) | 1 |
| 39 | 4353882 | Шланг (29) | 1 |
| 40 | 4353883 | Шланг (30) | 1 |
| 41 | 4353884 | Шланг (31) | 1 |
| 42 | 4353885 | Шланг (32) | 1 |
| 43 | 4353886 | Шланг (33) | 1 |
| 44 | 4353887 | Шланг (34) | 1 |
| 45 | 4353888 | Шланг (35) | 1 |
| 46 | 4353889 | Шланг (36) | 1 |
| 48 | 4305130 | Шланг | 1 |
| 49 | 4372616 | Шланг (47) | 1 |
| 71 | 4190265 | Зажим | 4 |
| 72 | 4193816 | Зажим | 2 |
| 74 | J271020 | Болт с шайбой | 7 |
| 74A | J901020 | Болт | 1 |
| 74B | J222010 | Шайба | 1 |
| 75 | 4190282 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
