Пилотные гидролинии (3)(левый) — HITACHI EX2500-5

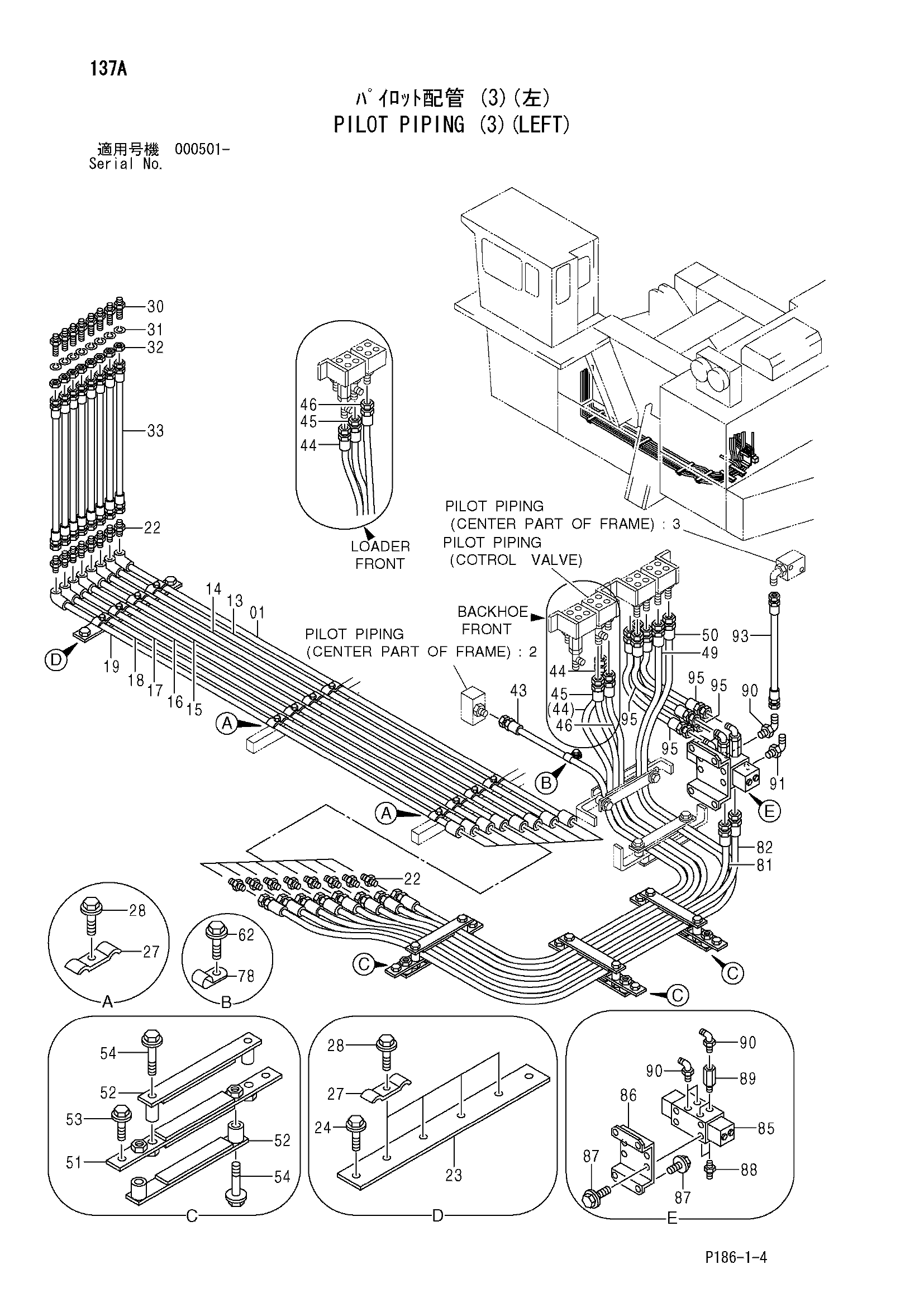

Заводская схема «Пилотные гидролинии (3)(левый)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9744219	Трубка	1
13	9744220	Трубка	1
14	9744221	Трубка	1
15	9744222	Трубка	1
16	9744223	Трубка	1
17	9744224	Трубка	1
18	9744225	Трубка	1
19	9744226	Трубка	1
22	A852133	Адаптер	16
22A	4509180	Уплотнительное кольцо	1
23	4347553	Пластина	1
24	J011025	Болт с шайбой	2
24	J271025 замена: J901025	Болт с шайбой	2
27	4001156	Хомут трубки	12
28	J011030	Болт с шайбой	12
28	J271030 замена: J901030	Болт с шайбой	12
30	4202532	Адаптер	8
31	A590914	Пружинная шайба	8
32	4202531	Гайка	8
33	4348484	Шланг	8
43	4348468	Шланг (43)	1
44	4348469	Шланг (44)	1
45	4348470	Шланг (45)	1
46	4348471	Шланг (46)	1
49	4348474	Шланг (49)	1
50	4348475	Шланг (50)	1
51	9744243	Хомут	3
52	9744242 замена: 9761791	Хомут	6
52	9761791	Хомут	6
53	J011025	Болт с шайбой	6
53	J271025 замена: J901025	Болт с шайбой	6
54	J011055	Болт с шайбой	12
54	J271055 замена: J901055	Болт с шайбой	12
62	J011025	Болт с шайбой	1
62	J271025 замена: J901025	Болт с шайбой	1
78	4190273	Зажим	1
81	4434612	Шланг (81)	1
82	4434614	Шланг (82)	1
85	4187564	Клапан	1
86	4434866	Кронштейн	1
87	J011025	Болт с шайбой	8
87	J271025 замена: J901025	Болт с шайбой	8
88	A852123	Адаптер	2
88A	957366	Уплотнительное кольцо	1
89	4202564	Адаптер	2
89A	957366	Уплотнительное кольцо	1
90	A852323	Угловой штуцер	5
90A	957366	Уплотнительное кольцо	1
91	A852322	Угловой штуцер	1
91A	957366	Уплотнительное кольцо	1
93	4290175	Шланг	1
95	4269838	Шланг	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
