Обратные трубопроводы (1-1) — HITACHI EX2500-5

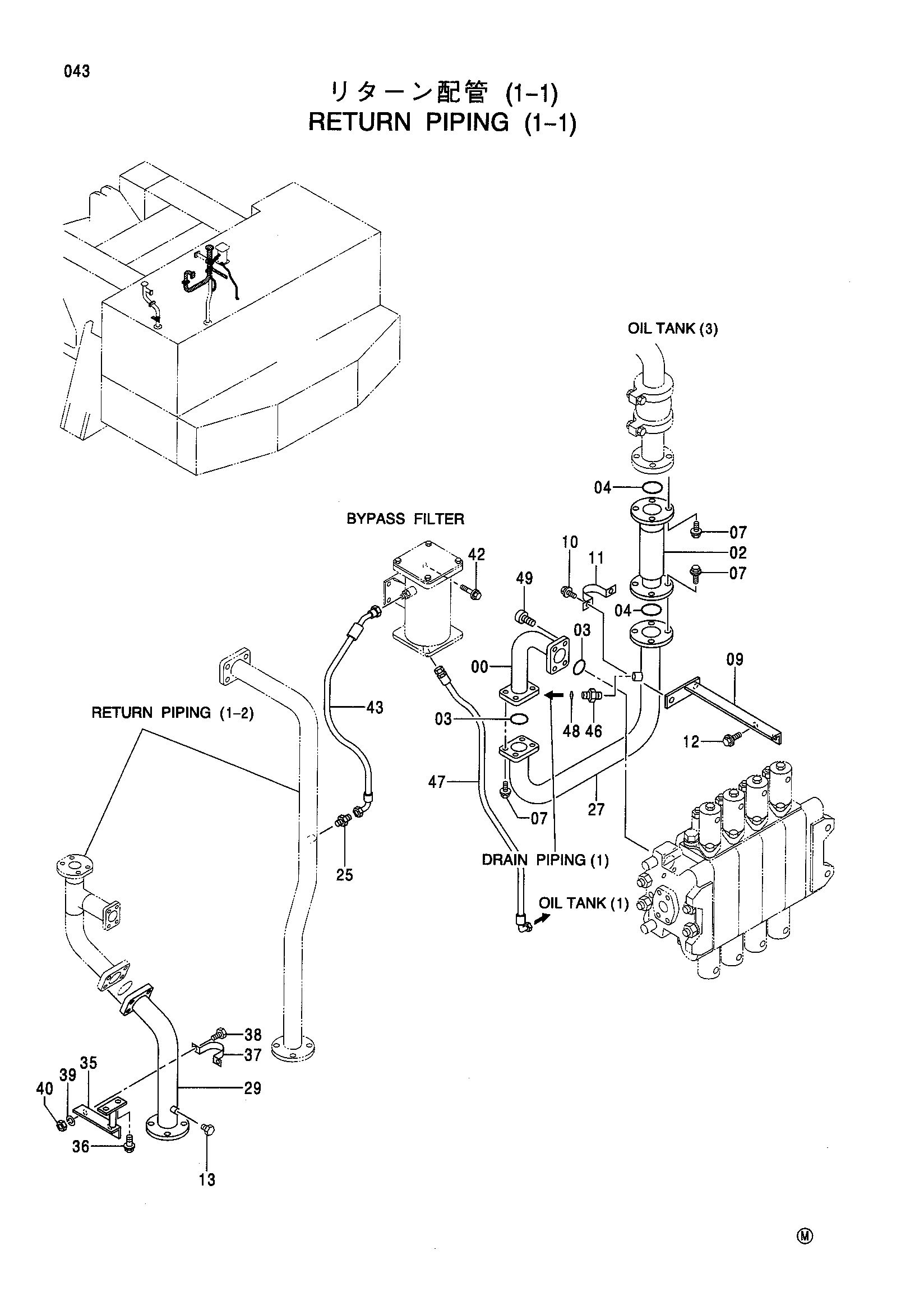

Заводская схема «Обратные трубопроводы (1-1)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9744060 | Трубка | 1 |
| 02 | 4331889 | Шланг | 1 |
| 03 | 4153541 | Уплотнительное кольцо | 2 |
| 04 | 4153543 | Уплотнительное кольцо | 2 |
| 07 | J011240 | Болт с шайбой | 12 |
| 09 | 9744101 | Кронштейн | 1 |
| 10 | J011020 | Болт с шайбой | 2 |
| 11 | 4000909 | Хомут трубки | 1 |
| 12 | J031020 | Болт с шайбой | 2 |
| 13 | A885002 | Пробка | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 25 | A852144 | Адаптер | 1 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 8076600 | Трубка | 1 |
| 29 | 8062959 | Трубка | 1 |
| 35 | 9742432 | Кронштейн | 1 |
| 36 | J011040 | Болт с шайбой | 2 |
| 37 | 4000909 | Хомут трубки | 1 |
| 38 | J901025 | Болт | 2 |
| 39 | A590910 | Пружинная шайба | 2 |
| 40 | J950010 | Гайка | 2 |
| 42 | J011235 | Болт с шайбой | 4 |
| 43 | 4379931 | Шланг | 1 |
| 46 | A853188 | Адаптер | 1 |
| 46A | 4506429 | Уплотнительное кольцо | 1 |
| 47 | 4379932 | Шланг | 1 |
| 48 | 4187328 | Уплотнительное кольцо | 1 |
| 49 | M341440 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
